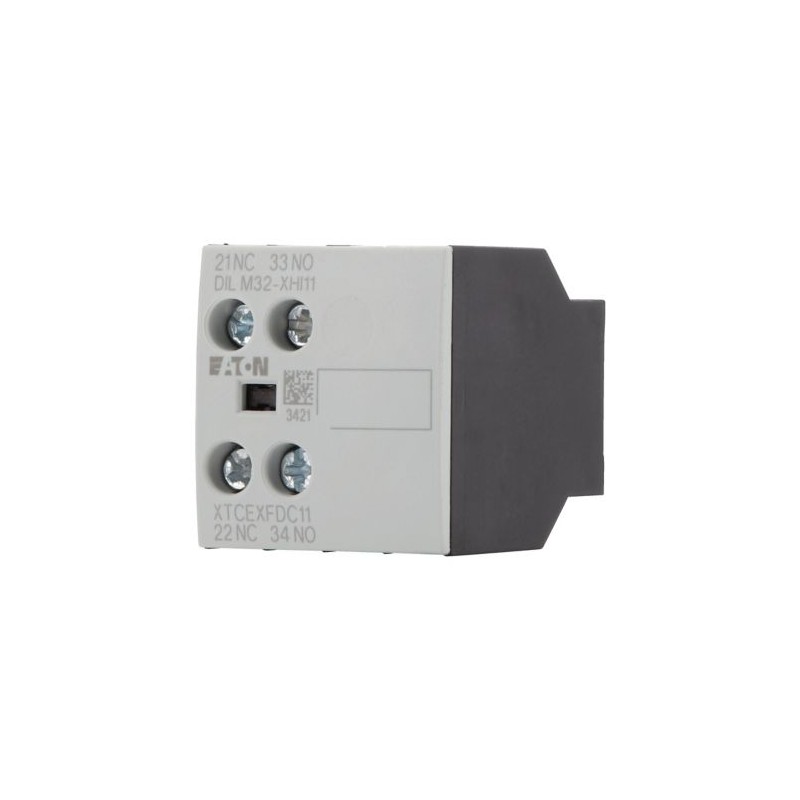

DILM32-XHI11 277376 Y7-277376 EATON ELECTRIC XTCEXFDC11 Contato Auxiliar 1NO + 1NC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

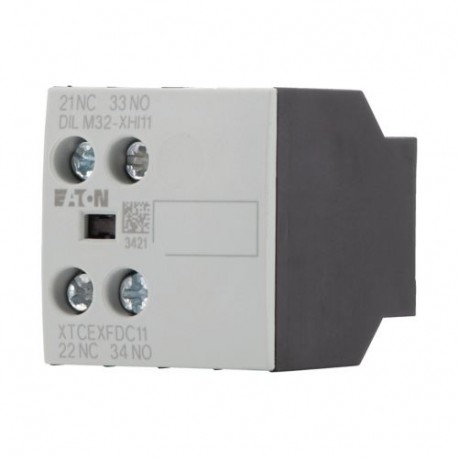

DILM32-XHI11 277376 Y7-277376 EATON ELECTRIC XTCEXFDC11 Contato Auxiliar 1NO + 1NC

DILM32-XHI11

277376

Y7-277376

EATON-MOELLER

XTCEXFDC11 Contato Auxiliar 1NO + 1NC

Bloco de contato auxiliar 1 NO + 1 NC Conexão de montagem frontal para

Módulo de contato auxiliar DILM série Eaton Moeller®, 2 polos, Ith= 16 A, 1 NO, 1 NC, Fixação frontal, Terminais de parafuso, DILM7-10 - DILM38-10

Módulo de contato auxiliar, com contatos opostos intertravados, Função: para aplicações padrão, 2 polos, Tecnologia de conexão: Terminais de parafuso, Corrente nominal de operação AC-15 220 V 230 V 240 V: Ie= 4 A, Corrente nominal de operação AC-15 380 V 400 V 415 V: Ie= 4 A, Contatos N/O = Normalmente aberto: 1 N/O, Contatos N/A = Normalmente fechado: 1 NF, Tipo de montagem: Montagem frontal, Para uso com: DILM(C)7-10..., DILM(C)9-10..., DILM(C)12-10..., DILM(C)15-10..., DILM(C)17-10..., DILM(C)25-10..., DILM(C)32-10..., DILM38-10..., DILMP20..., DILMP32-10..., DILMP45-10..., DILL..., DILMF8-10..., DILMF11-10..., DILMF14-10..., DILMF17-10..., DILMF25-10..., DILMF32-10..., Tipo: Contato auxiliar de montagem frontal, Instruções: Contatos opostos de intertravamento de acordo com IEC/EN 60947-5-1 apêndice L, dentro dos módulos de contato auxiliares, também para os contatos auxiliares integrados do DILM 7 - DILM32, Contatos auxiliares usados como contatos espelhados de acordo com IEC/EN 60947-4-1 Apêndice F (sem abertura tardia N/C)

Mais detalhes


Aparelhos elétricos de baixa tensão > Bloco de contatos auxiliares

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $11.65
Preço unitário: $11.65
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


O contato auxiliar do módulo, Digite: de contatos auxiliares montagem Frontal, de 2 pólos, Ith= 16, 1 N/S, 1 NC, Frente de fixação, terminais de Parafuso
O contato auxiliar do módulo, com intertravado opostos contatos, Função: para aplicações padrão, 2 pólos, técnica de Ligação: terminal de Parafuso, corrente operacional Nominal AC-15 220 V, 230 V, 240 V: Ie= 4 A, corrente operacional Nominal AC-15 380 V, 400 V, 415 V: Ie= 4, Contatos N/S = Normalmente aberto: 1 N/S, Contatos N/C = Normalmente fechado: 1 NC, tipo de Montagem: fixação da Frente, Para utilização com: DILM(C)7-10..., DILM(C)9-10..., DILM(C)12-10..., DILM(C)15-10..., DILM(C), 17-10..., DILM(C)25-10..., DILM(C)32-10..., DILM38-10..., DILMP20..., DILMP32-10..., DILMP45-10..., DILL..., DILMF8-10..., DILMF11-10..., DILMF14-10..., DILMF17-10..., DILMF25-10..., DILMF32-10..., Tipo: Frente de contatos auxiliares de montagem, Instruções: Interligado opostos contatos de acordo com a norma IEC/EN 60947-5-1 apêndice L, dentro do contato auxiliar módulos, também para os contatos auxiliares integrados de DILM 7 - DILM32, contatos Auxiliares usado como espelho de contatos de acordo com a norma IEC/EN 60947-4-1 Apêndice F (não N/C final aberto)

Programa de entrega

Acessórios
Contato auxiliar módulos
Descrição
com intertravado opostos contactos
Função
para aplicações padrão
Número de pólos
2 pólo
Técnica de conexão
Terminais de parafuso
Corrente operacional nominal
Convencionais de ar livre do corrente térmica, 1 poleAbertoa 60 °C [Ith]
16 A
AC-15220 V, 230 V, 240 V [Ie]
4 Uma
AC-15380 V, 400 V, 415 V [Ie]
4 Uma
Contactos
N/S = Normalmente aberto
1 N/S
N/C = Normalmente fechado
1 NC
Tipo de montagem
Fixação da frente
Contato sequência
210S030
Para uso com
DILM(C)DE 7 A 10...
DILM(C)9 E 10 DE...
DILM(C)12-10...
DILM(C)15-10...
DILM(C), 17-10...
DILM(C)25-10...
DILM(C)32-10...
DILM38-10...
DILMP20...
DILMP32-10...
DILMP45-10...
DILL...
DILMF8-10...
DILMF11-10...
DILMF14-10...
DILMF17-10...
DILMF25-10...
DILMF32-10...
Tipo
Montagem frontal de contato auxiliar
Instruções
Interlocked opostos contatos de acordo com a norma IEC/EN 60947-5-1 apêndice L, dentro do contato auxiliar módulos, também para os contatos auxiliares integrados de DILM 7 - DILM32
Contatos auxiliares usado como espelho de contatos de acordo com a norma IEC/EN 60947-4-1 Apêndice F (não N/C final aberto)

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
A vida útil dos componentesem Ue= 230 V, AC-15, DE 3 A [Operações]
1.3 x 10Seis
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - 80 °C
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/O contact
7 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/C contact
5 g
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Peso
0.038 kg
Terminal de capacidadesTerminais de parafusoSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesTerminais de parafusoFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesTerminais de parafusoSólido ou trançado
18 – 14 AWG
Terminal de capacidadesTerminais de parafusoChave de fenda Pozidriv
2 Tamanho
Terminal de capacidadesTerminais de parafusoChave de fenda padrão
0,8 x 5.5
1 x 6 mm
Terminal de capacidadesTerminais de parafusoMax. torque de aperto
1.2 Nm
Contactos
Interlocked opostos contatos dentro de um módulo de contato auxiliar (IEC 60947-5-1 Anexo L)
Sim
N/C contact (não final de quebra de contato) adequado como um espelho de contato (IEC/EN 60947-4-1 Anexo F)
DILM7 - DILM38
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
500 V CA
Isolamento de segurança EN 61140entre bobina e contatos auxiliares
400 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
400 V CA
Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polea 60 °C [Ith]
16 A
Corrente operacional nominalAC-15220 V, 230 V, 240 V [Ie]
4 Uma
Corrente operacional nominalAC-15380 V, 400 V, 415 V [Ie]
4 Uma
Corrente operacional nominalAC-15500 V [Ie]
1,5 A
Corrente operacional nominalCorrente CC
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [24 V]
10 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [60 V]
6 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [110 V]
3
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [220 V]
1 Um
Corrente operacional nominalCorrente CCDC-13 (6xP)24 V [Ie]
2,5 A
Corrente operacional nominalCorrente CCDC-13 (6xP)60 V [Ie]
1 Um
Corrente operacional nominalCorrente CCDC-13 (6xP)110 V [Ie]
0,5 A
Corrente operacional nominalCorrente CCDC-13 (6xP)220 V [Ie]
0,25 A
Corrente operacional nominalCircuito de controle de confiabilidade [taxa de Falha]
<10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
10 Um gG/gL
Actual a perda de calor IthAC operado
2.6 W
Actual a perda de calor IthOperado DC
2.6 W
Actual a perda de calor IthAtual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
0.16 CO
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
10 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
1 Um

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
4 Uma
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.16 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como contato
Zero
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato normalmente fechado
Um
Número de falhas de sinal muda
Zero
Operação de corrente nominal Ie AC-15, 230 V
6 Um
Tipo de conexão elétrica
Conexão a parafuso
Modelo
Topo de montagem
Método de montagem
Fixação frontal
Suporte da lâmpada
Nenhum

Aprovações

Padrões De Produto
IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Dimensões

2110DIM-1
Contator com um contato auxiliar do módulo
210T013

ETIM for 277376 Componentes industriais para Baixa Tensão (EC000041)
Característica Valor
Número de contatos como inversores (EF008257) 0
Número de contatos como contato normalmente aberto (EF008256) 1
Número de contatos como contato normalmente fechado (EF008255) 1
Número de comutadores de sinal de erro (EF007613) 0
Corrente nominal de operação Ie em AC-15, 230 V (EF001385) 6 A
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Modelo (EF000010) Clip-on
Método de montagem (EF000003) Fixação frontal
Suporte da lâmpada (EF000048) Nenhum
