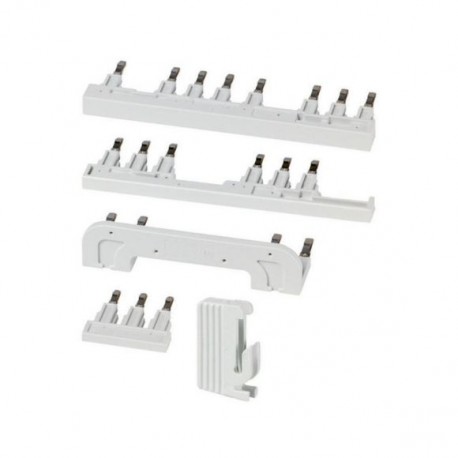

DILM150-XSL 101487 Y7-101487 EATON ELECTRIC definir XTCEXSDLG Connection Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILM150-XSL 101487 Y7-101487 EATON ELECTRIC definir XTCEXSDLG Connection

DILM150-XSL

101487

Y7-101487

EATON-MOELLER

definir XTCEXSDLG Connection

Conjunto de fiação estrela/triângulo para DILM115... 170

Eaton Moeller® series DILM Secondary terminal wire kit, star-delta, DILM115-150

Fiação rápida e confiável usando jumpers de cabo tripolares terminados.

Mais detalhes


Aparelhos elétricos de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $244.03
Preço unitário: $244.03
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series DILM wiring kit
Catalog Number
101487
EAN
4015081014071
Product Length/Depth
175 mm
Product Height
50 mm
Product Width
120 mm
Product Weight
1.09 kg
Certifications
CE
CSA-C22.2 No. 14-05
UL File No.: E36332
UL
UL Category Control No.: NLRV
CSA Class No.: 2411-03, 3211-04
CSA
IEC/EN 60947-4-1
CSA File No.: 012528
UL 508
Model Code
DILM150-XSL

Features Functions

Functions
Main current wiring for star-delta combination
Fitted with:
Star-point bridge

General

Accessory/spare part type
Connecting bridge
Product category
Accessories

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C

Design verification

Equipment heat dissipation, current-dependent Pvid
17.1 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
5.7 W
Rated operational current for specified heat dissipation (In)
225 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 101487 Componentes industriais para Baixa Tensão (EC002498)
Característica Valor
Tipo de acessório/peça de reposição (EF000215) Ponte de conexão
Acessório (EF013236) Sim
Peça de substituição (EF013237) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM150-XSL Y7-101487 101487 ES_101486.pdf 1 Mbytes DILM150-XSL Y7-101487 101487 ES_101486.pdf
