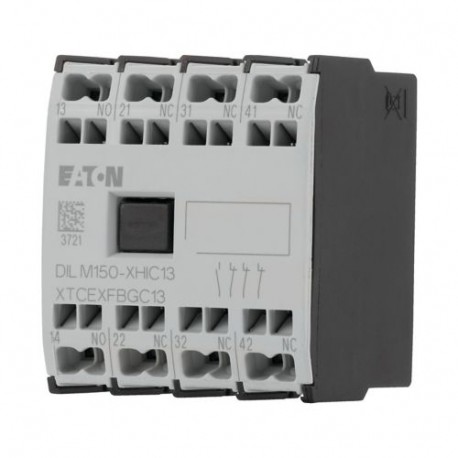

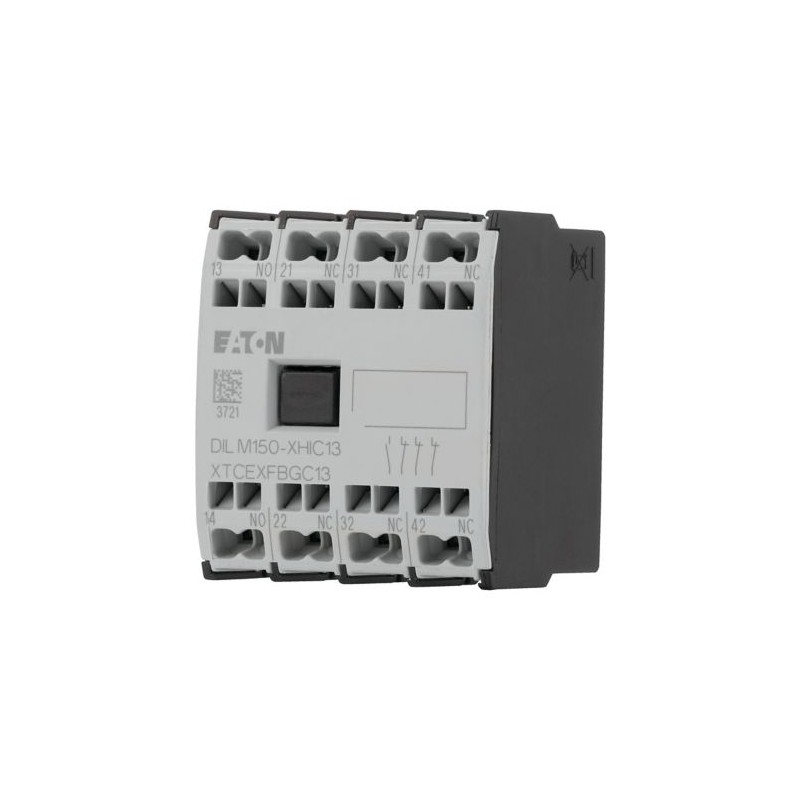

Normas
IEC/EN 60947, VDE 0660 UL, CSA
A vida útil dos componentesem Ue= 230 V, AC-15, DE 3 A [Operações]
1.3 x 10Seis
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - 80 °C
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/O contact
7 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/C contact
5 g
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Terminal de capacidadesTerminais de molaSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesTerminais de molaFlexível com virola
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesTerminais de molaSólido ou trançado
18 – 14 AWG
Terminal de capacidadesTerminais de molaChave de fenda padrão
0,6 x 3,5 mm
Interlocked opostos contatos dentro de um módulo de contato auxiliar (IEC 60947-5-1 Anexo L)
Sim
N/C contact (não final de quebra de contato) adequado como um espelho de contato (IEC/EN 60947-4-1 Anexo F)
DILM40 - DILM170
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
500 V CA
Isolamento de segurança EN 61140entre bobina e contatos auxiliares
440 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
440 V CA
Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polea 60 °C [Ith]
16 A
Corrente operacional nominalAC-15220 V, 230 V, 240 V [Ie]
6 Um
Corrente operacional nominalAC-15380 V, 400 V, 415 V [Ie]
4 Uma
Corrente operacional nominalAC-15500 V [Ie]
1,5 A
Corrente operacional nominalCorrente CC
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [24 V]
10 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [60 V]
6 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [110 V]
3
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [220 V]
1 Um
Corrente operacional nominalCircuito de controle de confiabilidade [taxa de Falha]
<10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA)
<5,3 x 10-8, < uma falha em 19 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 1 mA) λ
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
16 A gG/gL
Actual a perda de calor IthAC operado
3.7 W
Actual a perda de calor IthOperado DC
3.7 W
Actual a perda de calor IthAtual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
0.5 CO
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
15 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
1 Um
