DILM32-XTEY20(RA24) 101446 XTCEXTED10C11T EATON ELECTRIC XTCEXTEYC20T Star-Delta Módulo Temporizador Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILM32-XTEY20(RA24) 101446 XTCEXTED10C11T EATON ELECTRIC XTCEXTEYC20T Star-Delta Módulo Temporizador

DILM32-XTEY20(RA24)

101446

XTCEXTED10C11T

EATON-MOELLER

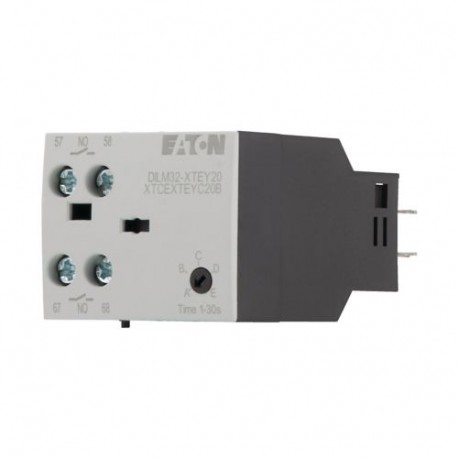

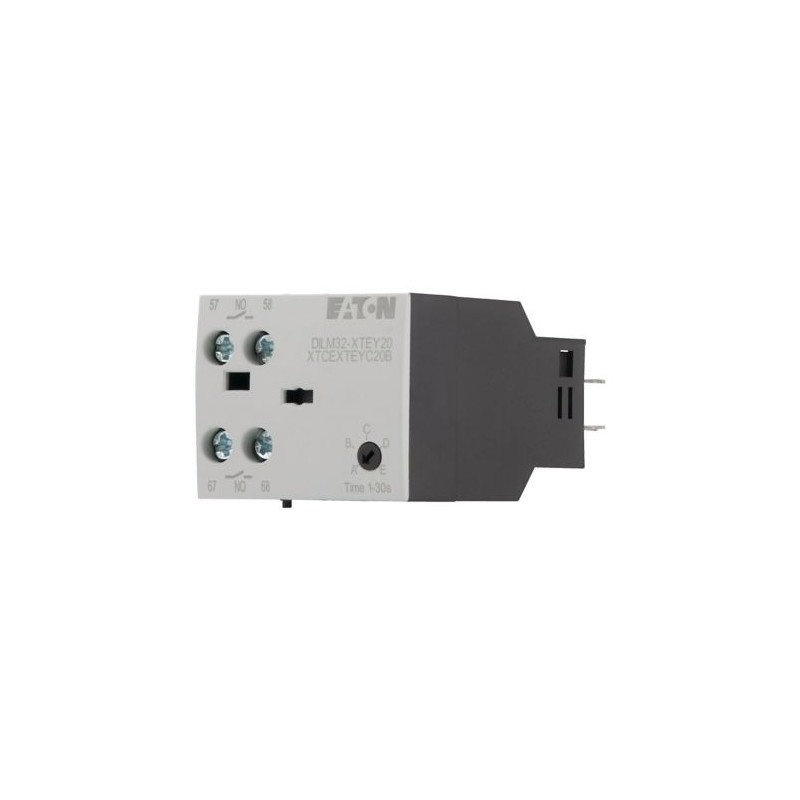

XTCEXTEYC20T Star-Delta Módulo Temporizador

Módulo temporizador 24V AC/DC 1-30s estrela/triângulo para

Módulo temporizador, 24 VCA/DC, 1-30 seg, triângulo estelar

Mais detalhes


Relés > Bloco temporizador

Contatores até 170A

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $71.30
Preço unitário: $71.30

Quantidade Preço
1+$71.30
2+$60.81
3+$56.67
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Temporizador do módulo, 24VAC/DC, 1-30, estrela-triângulo
Temporizador do módulo, Para a estrela-delta aplicativos, Não pode ser combinada com o top de contatos auxiliares de montagem, Incl. supressor de circuitos, a gama de Produtos: Acessórios, intervalo de Tempo: tempo de Troca, 1 - 30 s, a Mudança de atraso, a 50 ms, posição de Montagem: Como necessária, exceto suspenso, Grau de Proteção: IP20, Peso: 0.08 kg, Para utilização com: DILM7 - DILM38, DILMP20, DILMP32-DILMP45, DILA, DILMF7, DILMF11, DILMF14, DILMF25, DILMF32, Normas DIN EN 61812, IEC/EN 60947, VDE 0660 UL, CSA

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Temporizador de módulos
Descrição
Para a estrela-delta aplicações
Não pode ser combinada com o top de contatos auxiliares de montagem
Incl. supressor de circuitos
US
24 V AC/DC
Intervalo de tempo
Tempo de troca
1 - 30 s
Troca de atraso
50 ms
Para uso com
DILM7 - DILM38
DILMP20
DILMP32-DILMP45
DILA
DILMF7
DILMF11
DILMF14
DILMF25
DILMF32
Contato sequência
2527SWI-3

Dados técnicos

Geral
Normas
DIN EN 61812, IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
3 x 10Seis
Vida útil mecânicaOperado DC [Operações]
3 x 10Seis
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteArmazenamento
- 40 - 80 °C
Posição de montagem
Como exigido, exceto suspenso
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msN/O contact
6 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msN/C contact
6 g
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Peso
0.08 kg
Terminal de capacidadesSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesFlexível com virola
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesSólido ou trançado
18 - 14 AWG
Terminais de parafuso
M3.5
Chave de fenda Pozidriv
2 Tamanho
Chave de fenda padrão
0,8 x 5.5
1 x 6 mm
Max. torque de aperto
1.2 Nm
Contactos
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
250 V CA
Tensão operacional nominal [Ue]
250 V
Corrente operacional nominal [eue]AC-15220 V, 230 V, 240 V [Ie]
3
Corrente operacional nominal [eue]DC-13DC-13 L/R - 15 msContatos em série:1 [24 V]
1 Um
Corrente operacional nominal [eue]DC-13DC-13 L/R - 15 msContatos em série:1 [60 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC-13 L/R - 15 msContatos em série:1 [110 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC-13 L/R - 15 msContatos em série:1 [220 V]
0,1 A
Corrente operacional nominal [eue]DC-13DC L/R ≦ 50 msContatos em série:1 [24 V]
1 Um
Corrente operacional nominal [eue]DC-13DC L/R ≦ 50 msContatos em série:1 [60 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC L/R ≦ 50 msContatos em série:1 [110 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC L/R ≦ 50 msContatos em série:1 [220 V]
0,1 A
Corrente operacional nominal [eue]DC-13DC-13 L/R - 300 msContatos em série:1 [24 V]
1 Um
Corrente operacional nominal [eue]DC-13DC-13 L/R - 300 msContatos em série:1 [60 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC-13 L/R - 300 msContatos em série:1 [110 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC-13 L/R - 300 msContatos em série:1 [220 V]
0,1 A
Isolamento de segurança EN 61140entre bobina e contatos auxiliares
250 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
250 V CA
Corrente térmica convencional [euth]
4 Uma
Curto-circuito sem soldamax. fusível
4 gG/gL
Ímã de sistemas
Tolerância de tensãoPick-up de tensãoAC operado[Pegar]
0.85 - 1.1 x Uc
Tolerância de tensãoPick-up de tensãoOperado DC [Pegar][Pegar]
0.7 - 1.2 x Uc
Consumo de potência60 °C [Selagem]
2 VA
Consumo de potênciaAC operado [Selagem]
1.8 W
fator de serviço
100 % DF
Frequência máximaMax. frequência de operação
3600 Ops/h
Frequência máximaPode ser combinado com contato auxiliar
360 Ops./h
Corrente térmica convencional euth= EueAC-1Em atraso
< 50 ms
Corrente térmica convencional euth= EueAC-1Fora adiada
< 200 ms
AC operado 50 Hz [Desvio]
< 5 %
O tempo de recuperação (após a 100% do tempo de atraso)
70 ms
contacte o tempo de trocaDILM32-XTEE11/DILM32-XTED11 [tu]
10 ms
contacte o tempo de trocaDILM32-XTEY20 [tu]
50 ms
Notas
Notas
Para a corrente operacional nominal: que faz e quebrando condições para CC-13, L/R constante, conforme indicado
Max. fusíveis para proteção contra curto-circuito: sobreposição Transparente "Fusíveis" para o tempo/corrente de características (por favor solicite informações)
Para pick-up de tensão, operado DC:Puro DC, AC retificador em ponte ou alisado duplo-retificação de onda.
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
B300
Contatos auxiliaresPiloto DeverOperado DC
R300
Contatos auxiliaresUso GeralAC
240 V
Contatos auxiliaresUso GeralAC
5 Um
Contatos auxiliaresUso GeralDC
24 V
Contatos auxiliaresUso GeralDC
5 Um
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
5 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
125 A
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
125 A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
10/100 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
125/70 Classe J A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (CB)
10/65 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. CB
50/32 Um
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
10/100 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
125/125 Classe J A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (CB)
10/22 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. CB
50/32 Um

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.8 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Relés (EG000019) / Timer bloquear (EC002060)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Timer bloco anexo ([email protected] [ACN996011])
Função de comutação
Outros
A definição de tempo
1 - 30 s
Número de contatos como contato normalmente aberto
Dois
Número de contatos como contato normalmente fechado
Zero
Número de contatos como contato
Zero
Princípio de funcionamento
Eletrônico

Aprovações

Padrões De Produto
IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA

Dimensões

2527DIM-1
