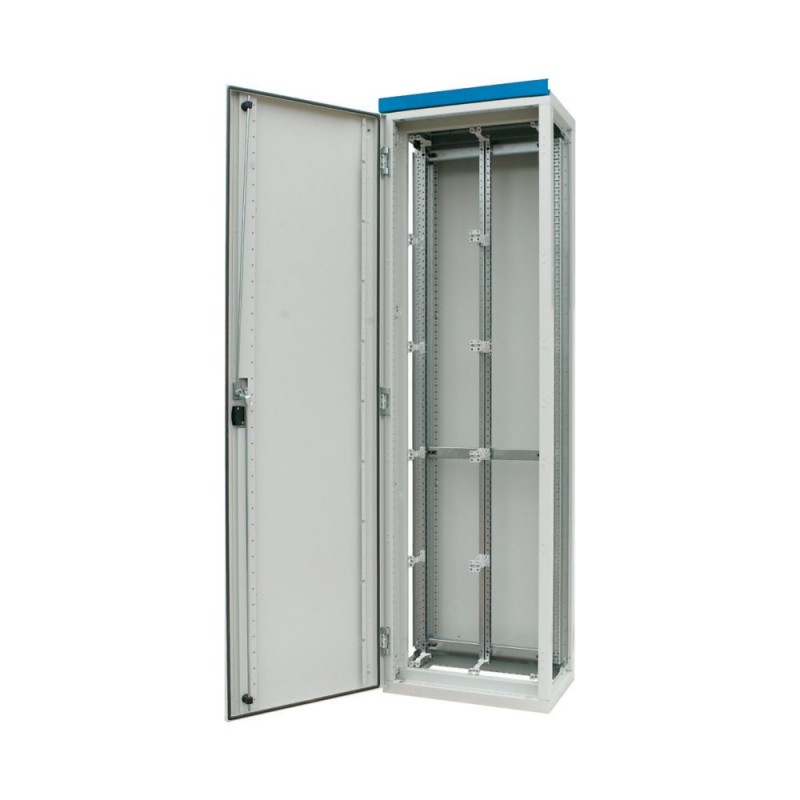

XVTL-MP/BF-8/3/20-IVS 118944 EATON ELECTRIC Distribution cabinet, IVS, HxWxD 2000x800x300mm, IP55 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XVTL-MP/BF-8/3/20-IVS 118944 EATON ELECTRIC Distribution cabinet, IVS, HxWxD 2000x800x300mm, IP55

XVTL-MP/BF-8/3/20-IVS

118944

EATON-MOELLER

Distribution cabinet, IVS, HxWxD=2000x800x300mm, IP55

Equipamento básico fragmentado para XVTL-MP/BF...-IVS (IP55), composto por estrutura, painel traseiro, porta (porta fina) com XALP (alavanca rotativa) e XALA (kit de conversão para meio cilindro), tampa superior (preparada para inserção de placa de sobre-cabo F3A), sistema de montagem para unidades de montagem IVS, estrutura isolante com suportes isolados instalados. Para unidades de montagem IVS, consulte o Catálogo do Sistema de Serviço IVS. Chapa de aço, revestida a pó RAL 7035

Mais detalhes


Sistemas de armários elétricos > Caixa / armário de distribuição (vazio)

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 Serviço de quadro de distribuição de IVS.
Função básica
 Combinação de gabinetes
Única unidade/unidade Completa
 Completa habitação
Grau de Proteção
 IP55 (com a porta e flange)
Descrição
 Basic gabinete xVtl
Incluindo abrir as entradas de cabos superior, preparados para F3A flange
Material
 Folha de aço
Acabamento da superfície
 Revestimento em pó de poliéster
Fosfatadas
RAL 7035, cinza claro
Cor
 RAL 7035, cinza claro
Informações sobre o equipamento fornecido
 como molduras, portas, placa traseira, a placa superior e a marca de faixa
Incluindo estrutura de suporte para os IVS de montagem de unidades de
incluindo isolamento de som surround montado e isolado do suporte de apoio
Sem paredes laterais
Largura
 mm 800
Altura
 mm 2000
Profundidade
 mm 300
Dados técnicos
Geral
Normas
 EN 60439-1/3
IEC 62208
Classe de proteção
 1
Grau de Proteção
 IP55 (com a porta e flange)
A perda de energia
Max. admissível dissipação de calor, a temperatura do ar ambiente +35 °C
 W 429
Peso
 kg 111
As características do Material
Material
 Folha de aço
Tratamento de superfície
 Pintura, fosfatado e revestimento em pó de poliéster
Acabamento da superfície
 Revestimento em pó de poliéster
Fosfatadas
RAL 7035, cinza claro
Cor
 RAL 7035, cinza claro
As características do Material
Tipo Da Porta
 - Portas com dobradiças
Pode ser removido a partir de 90°
ângulo de abertura da porta
 120° (único montagem)
120° (combinação de montagem)
De intertravamento da porta
 Rolete alavanca de bloqueio
Três-ponto de intertravamento
Propriedades do Material
Mecânica
Resistência ao impacto
 IK07
Entrada do cabo
 Várias capas de permitir a entrada do cabo de acima e/ou abaixo
Elétrica
Tensão nominal de operação
 Ue V 690
Frequência nominal
 f Hz 50
Corrente operacional nominal
 Eue CSA 630
Max. admissível dissipação de calor, a temperatura do ar ambiente +35 °C
 W 429
Earthings
 Parafuso M10 (pacote base)
M6 da soldadura de parafuso prisioneiro (gabinete de placa lateral, superior, inferior do painel)
Taptite parafuso M6 (porta)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890
Individual gabinete, free-standing
 PV CO 208
Começando gabinete, free-standing
 PV CO 201
Meio de gabinete, free-standing
 PV CO 195
Individual gabinete para montagem em parede
 PV CO 191
Começando gabinete para montagem em parede
 PV CO 193
Médio gabinete para montagem em parede
 PV CO 174
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890
Individual gabinete, free-standing
 PV CO 417
Começando gabinete, free-standing
 PV CO 404
Meio de gabinete, free-standing
 PV CO 392
Individual gabinete para montagem em parede
 PV CO 382
Começando gabinete para montagem em parede
 PV CO 387
Médio gabinete para montagem em parede
 PV CO 348
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Não aplicável.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Não aplicável.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Não são relevantes para instalações interiores.
10.2.5 de Elevação
 Conheci; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2.6 impacto Mecânico
 IK10
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 IP55
10.4 Folgas e distâncias
 É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
 na de na
10.6 Incorporação de dispositivos de chaveamento e componentes
 É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 Ueu= 690 V AC
10.9.3 tensão de resistência a impuso
 6 kV
10.9.4 Teste de caixas feitas de material isolante
 Não se aplica para invólucros de metal.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
 Atende a norma de produto.

ETIM for 118944 Armários/Quadros elétricos (EC000261)
Característica Valor
Largura (EF000008) 308.5 mm
Altura (EF000040) 2000 mm
Profundidade (EF000049) 800 mm
Material (EF002169) Aço
Cor (EF000007) Cinzento
Número RAL (EF000116) 7035
Independente (EF020363) Não
Mural com base de chão (EF015208) Não
Adequado para aplicação em paredes (EF000664) Não
Modelo de canto (EF020814) Não
Montagem intermédia (EF022994) Não
Acoplável (EF001229) Sim
Com tampa de montagem (EF000118) Não
Placa de montagem regulável em profundidade (EF006054) Sim
Construção em parede (EF007536) Não
Fixação de poste (EF009582) Não
Com porta (EF009169) Não
Número de portas (EF000122) 1
Com porta de vidro (EF001089) Não
Com porta de ventilação (EF006279) Não
Com porta traseira (EF007381) Não
Número de bloqueios (EF000123) 1
Com topo (EF007965) Não
Tampa transparente (EF011401) Não
Adequado para montagem métrica (EF005823) Sim
Telhado inclinado (EF009278) Não
Pré-puncionada (EF001039) Não
Versão EMC (EF001062) Sim
Resistência ao impacto (IK) (EF004293) IK07
Grau de proteção (IP) (EF005474) IP55
