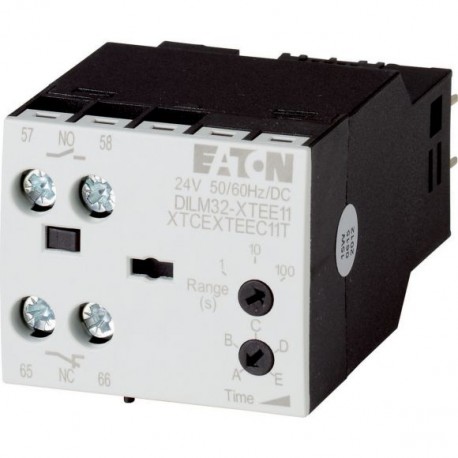

Normas
DIN EN 61812, IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
3 x 10Seis
Vida útil mecânicaOperado DC [Operações]
3 x 10Seis
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteArmazenamento
- 40 - 80 °C
Posição de montagem
Como exigido, exceto suspenso
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msN/O contact
6 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msN/C contact
6 g
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Terminal de capacidadesSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesFlexível com virola
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesSólido ou trançado
18 - 14 AWG
Terminais de parafuso
M3.5
Chave de fenda Pozidriv
2 Tamanho
Chave de fenda padrão
0,8 x 5.5
1 x 6 mm
Max. torque de aperto
1.2 Nm
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
250 V CA
Tensão operacional nominal [Ue]
250 V
Corrente operacional nominal [eue]AC-15220 V, 230 V, 240 V [Ie]
3
Corrente operacional nominal [eue]DC-13DC-13 L/R - 15 msContatos em série:1 [24 V]
1 Um
Corrente operacional nominal [eue]DC-13DC-13 L/R - 15 msContatos em série:1 [60 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC-13 L/R - 15 msContatos em série:1 [110 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC-13 L/R - 15 msContatos em série:1 [220 V]
0,1 A
Corrente operacional nominal [eue]DC-13DC L/R ≦ 50 msContatos em série:1 [24 V]
1 Um
Corrente operacional nominal [eue]DC-13DC L/R ≦ 50 msContatos em série:1 [60 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC L/R ≦ 50 msContatos em série:1 [110 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC L/R ≦ 50 msContatos em série:1 [220 V]
0,1 A
Corrente operacional nominal [eue]DC-13DC-13 L/R - 300 msContatos em série:1 [24 V]
1 Um
Corrente operacional nominal [eue]DC-13DC-13 L/R - 300 msContatos em série:1 [60 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC-13 L/R - 300 msContatos em série:1 [110 V]
0,2 A
Corrente operacional nominal [eue]DC-13DC-13 L/R - 300 msContatos em série:1 [220 V]
0,1 A
Isolamento de segurança EN 61140entre bobina e contatos auxiliares
250 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
250 V CA
Corrente térmica convencional [euth]
4 Uma
Curto-circuito sem soldamax. fusível
4 gG/gL
Tolerância de tensãoPick-up de tensãoAC operado[Pegar]
0.85 - 1.1 x Uc
Tolerância de tensãoPick-up de tensãoOperado DC [Pegar][Pegar]
0.7 - 1.2 x Uc
Consumo de potência60 °C [Selagem]
2 VA
Consumo de potênciaAC operado [Selagem]
1.8 W
fator de serviço
100 % DF
Frequência máximaMax. frequência de operação
3600 Ops/h
Frequência máximaPode ser combinado com contato auxiliar
360 Ops./h
Corrente térmica convencional euth= EueAC-1Em atraso
< 50 ms
Corrente térmica convencional euth= EueAC-1Fora adiada
< 200 ms
AC operado 50 Hz [Desvio]
< 5 %
O tempo de recuperação (após a 100% do tempo de atraso)
70 ms
contacte o tempo de trocaDILM32-XTEE11/DILM32-XTED11 [tu]
10 ms
contacte o tempo de trocaDILM32-XTEY20 [tu]
50 ms
Notas
Para a corrente operacional nominal: que faz e quebrando condições para CC-13, L/R constante, conforme indicado
Max. fusíveis para proteção contra curto-circuito: sobreposição Transparente "Fusíveis" para o tempo/corrente de características (por favor solicite informações)
Para pick-up de tensão, operado DC:Puro DC, AC retificador em ponte ou alisado duplo-retificação de onda.
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
B300
Contatos auxiliaresPiloto DeverOperado DC
R300
Contatos auxiliaresUso GeralAC
240 V
Contatos auxiliaresUso GeralAC
5 Um
Contatos auxiliaresUso GeralDC
24 V
Contatos auxiliaresUso GeralDC
5 Um
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
5 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
125 A
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
125 A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
10/100 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
125/70 Classe J A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (CB)
10/65 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. CB
50/32 Um
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
10/100 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
125/125 Classe J A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (CB)
10/22 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. CB
50/32 Um
