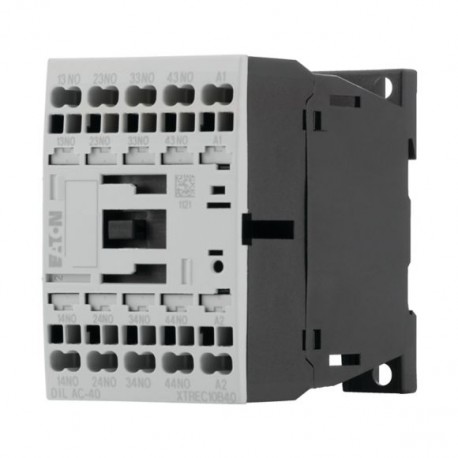

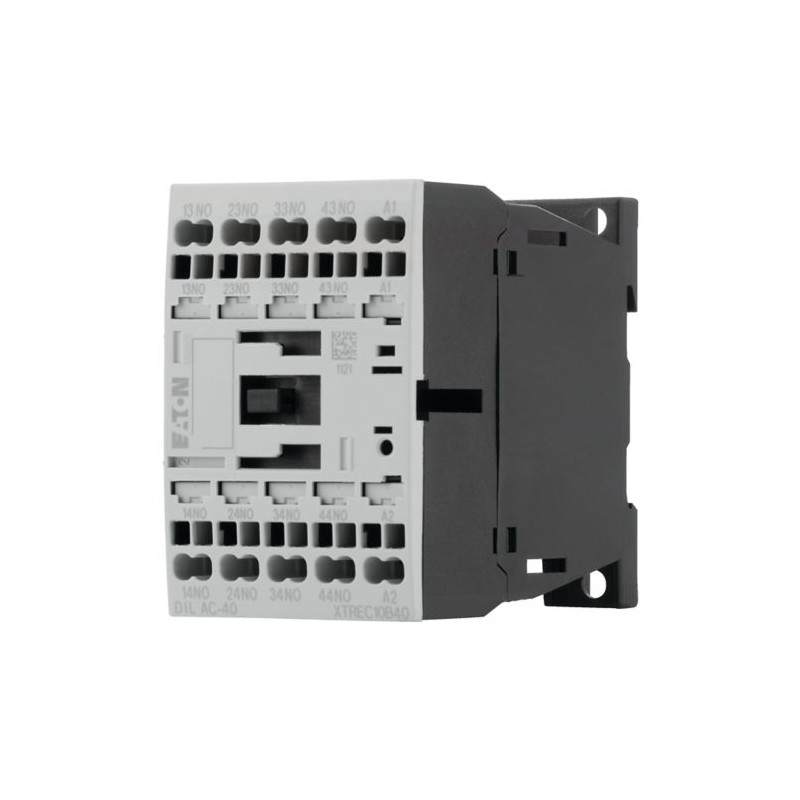

DILAC-40(220VDC) 276460 XTREC10B40BD EATON ELECTRIC XTREC10B40BD contator auxiliar 4NA Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILAC-40(220VDC) 276460 XTREC10B40BD EATON ELECTRIC XTREC10B40BD contator auxiliar 4NA

DILAC-40(220VDC)

276460

XTREC10B40BD

EATON-MOELLER

XTREC10B40BD contator auxiliar 4NA

Contator Auxiliar; 4 NÃO; Conexão snap-on; 220 VCC

Relé contator, 220 V DC, 4 N/O, terminais com mola, operação DC

Relé contator, Gama de produtos: Relés DILAT, Aplicação: Relés contatores, Descrição: Dispositivos básicos com contatos operacionais positivos, Tecnologia de conexão: Terminais com mola, Corrente nominal de operação AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Contatos N/O = Normalmente aberto: 4 N/O, Número de código e versão de combinação Número distintivo: 40D, Pode ser combinado com o módulo de contato auxiliar: DILA-XHIC(V)..., Tensão de atuação: 220 V DC, Tensão AC/DC: Operação DC, Grau de proteção: IP20, Instruções: Números de contato de acordo com EN 50011, Marcas de terminais de bobina de acordo com EN 50005, Circuito supressor integrado, Normas: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Mais detalhes


Aparelhos elétricos de baixa tensão > Contator, relé

Contatores até 170A

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Contator, relé, 220 V DC, N/S = Normalmente aberto: 4 N/S, terminais de Mola, de operação DC
Contator, relé, gama de Produtos: DILA relés, Aplicação: Contator, relé de Descrição: os dispositivos Básicos com operação positiva contatos, técnica de Ligação: bornes, corrente operacional Nominal AC-15 220 V, 230 V, 240 V: Ie= 4 A, 380 V, 400 V, 415 V: Ie= 4, Contatos N/S = Normalmente aberto: 4 N/S, número de Código e a versão de combinação Distinta número: 40D, Pode ser combinado com contato auxiliar do módulo: DILA-XHIC(V)..., De acionamento tensão: 220 V DC, Tensão AC/DC: DC operação Grau de Proteção: IP20, Instruções: números de Contato para EN 50011, terminal da Bobina marcações EN 50005, construído em picos de circuito', as Normas: IEC/EN 60947, EN 60947-5-1, VDE 0660 UL, CSA

Programa de entrega

A gama de produtos
DILA relés
Aplicação
Contator de relés
Descrição
Os dispositivos básicos com operação positiva contactos
Técnica de conexão
Terminais de mola
Corrente operacional nominal
AC-15220 V, 230 V, 240 V [Ie]
4 Uma
AC-15380 V, 400 V, 415 V [Ie]
4 Uma
Contactos
N/S = Normalmente aberto
4 N/S
Contato sequência
210S014
Número de código e a versão de combinação
Distintivo número
40D
Pode ser combinado com contato auxiliar do módulo
DILA-XHIC(V)...
De acionamento tensão
220 V DC
Tensão AC/DC
A operação de DC
Supressor de circuito
construído-em
Conexão para SmartWire-DT
nenhum
Instruções
Números de contato para EN 50011
Terminal da bobina marcações EN 50005
construído-em picos de circuito'
Integrado regulador de tensão de picos de circuito.

Dados técnicos

Geral
Normas
IEC/EN 60947, EN 60947-5-1, VDE 0660 UL, CSA
Vida útil mecânicaOperado DC [Operações]
20 x 10Seis
A máxima freqüência de operação [de Operações/h]
Nove mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - 80 °C
Posição de montagemPosição de montagem
210N017210N018
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/O contact
7 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/C contact
5 g
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Altitude
Max. 2000 m
PesoOperado DC
0.294 kg
Terminal de capacidadesTerminais de molaSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesTerminais de molaFlexível com ou sem anilha DIN 46228
1 x (0,75 - 1.5)
2 x (0,75 - 1.5) mmDois
Terminal de capacidadesTerminais de molaSólido ou trançado
18 - 14 AWG
Terminal de capacidadesTerminais de molaComprimento de decapagem
10 mm
Terminal de capacidadesTerminais de molaChave de fenda padrão
0,6 x 3,5 mm
Contactos
Operacional positivo de contatos para ZH 1/457, incluindo módulo de contato auxiliar
Sim
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
690 V AC
Isolamento de segurança EN 61140entre bobina e contatos auxiliares
400 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
400 V CA
Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleAbertoa 60 °C [Ith=Eue]
16 A
Corrente operacional nominalAC-15220 V, 230 V, 240 V [Ie]
4 Uma
Corrente operacional nominalAC-15380 V, 400 V, 415 V [Ie]
4 Uma
Corrente operacional nominalAC-15500 V [Ie]
1,5 A
Corrente operacional nominalCorrente CCNotas
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [24 V]
10 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [60 V]
6 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:2 [60 V]
10 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [110 V]
3
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:3 [110 V]
6 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [220 V]
1 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:3 [220 V]
5 Um
Corrente operacional nominalCorrente CCDC L/R ≦ 50 msContatos em série:3 [24 V]
4 Uma
Corrente operacional nominalCorrente CCDC L/R ≦ 50 msContatos em série:3 [60 V]
4 Uma
Corrente operacional nominalCorrente CCDC L/R ≦ 50 msContatos em série:3 [110 V]
2
Corrente operacional nominalCorrente CCDC L/R ≦ 50 msContatos em série:3 [220 V]
1 Um
Corrente operacional nominalCircuito de controle de confiabilidade [taxa de Falha]
<10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Curto-circuito sem soldaMáximo de dispositivos de proteção de sobrecorrente220 V, 230 V, 240 V
4 PKZM0
Curto-circuito sem soldaMáximo de dispositivos de proteção de sobrecorrente380 V, 400 V, 415 V
4 PKZM0
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
10 Um gG/gL
Actual a perda de calor IthOperado DC
A 0,85 W
Ímã de sistemas
Tolerância de tensãoOperado DCNotas
Alisou DC, três-fase de pontes retificadoras ou alisado duplo-retificação de onda
Tolerância de tensãoOperado DCPick-up de tensão
0.81.1
Tolerância de tensãoOperado DCem 24 V: sem contato auxiliar componente (40 °C) [Pegar]
0.7 - 1.3 x Uc
Consumo de potênciaA operação de DCOperado DC [Pull-in = selagem]
3 W
fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)DC operados atraso do fechamentoComutação vezes, operado DC, máx. atraso do fechamento
31 ms
Tempo de troca em 100 % US(valor recomendado)Operado DC N/O contact atraso na aberturaComutação vezes, DC acionada fazer contato com atraso na Abertura, max.
12 ms
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
15 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
1 Um

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
15.5 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0,8 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
3 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Contator relé (EC000196)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / Contator relé ([email protected] [AAB716014])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
220 - 220 V
Tipo de tensão para acionamento
DC
Operação de corrente nominal Ie, 400 V
4 Uma
Tipo de conexão do circuito auxiliar
Grampo de mola de conexão
Método de montagem
Trilho DIN/parafuso
Interface
Nenhum
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Quatro
Número de contatos auxiliares como contato normalmente fechado, retardo de comutação
Zero
Número de contatos auxiliares como contato normalmente aberto, levando
Zero
Com indicação de LED
Nenhum
Número de contatos auxiliares como contato
Zero
Manual de operação possível
Nenhum

Aprovações

Padrões De Produto
IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Características

210O133
Acessórios
1: Picos
2: módulo de contato Auxiliar
Curva característica
210U161
A vida útil dos componentes (operações)
Eue= corrente operacional nominal
Curva característica
210U159
A vida útil dos componentes (operações)
Eue= corrente operacional nominal
Três contatos em série

Dimensões

210X201
Contator com um contato auxiliar do módulo
210T013

ETIM for 276460 Low-voltage industrial controls and switchgear (EC000196)
Característica Valor
Rated control supply voltage AC 50 Hz (EF003978) 0 V
Rated control supply voltage AC 60 Hz (EF003979) 0 V
Rated control supply voltage DC (EF003980) 220 V
Voltage type for actuating (EF008242) DC
Rated operation current (EF007679) 16 A
Rated operation current Ie, 400 V (EF001378) 4 A
Mounting method (EF000003) DIN-rail/screw
With LED indication (EF005950) false
Suitable for manual operation (EF002978) false
Interface (EF000594) false
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 4
Number of auxiliary contacts as normally closed contact, delayed switching (EF007281) 0
Number of auxiliary contacts as normally open contact, leading (EF007282) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Operating voltage AC 50 Hz (EF008206) 17 V
Operating voltage AC 60 Hz (EF008207) 17 V
Operating voltage DC (EF008208) 24 V
Voltage type (operating voltage) (EF005294) AC/DC
Rated switch current (EF006706) 16 A
Connection type auxiliary circuit (EF006820) Spring clamp connection
Width (EF000008) 45 mm
Height (EF000040) 68 mm
Depth (EF000049) 75 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
