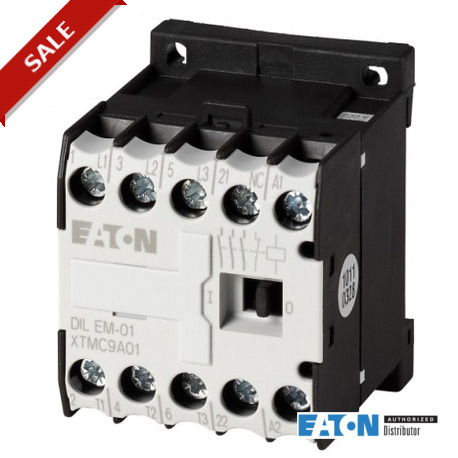

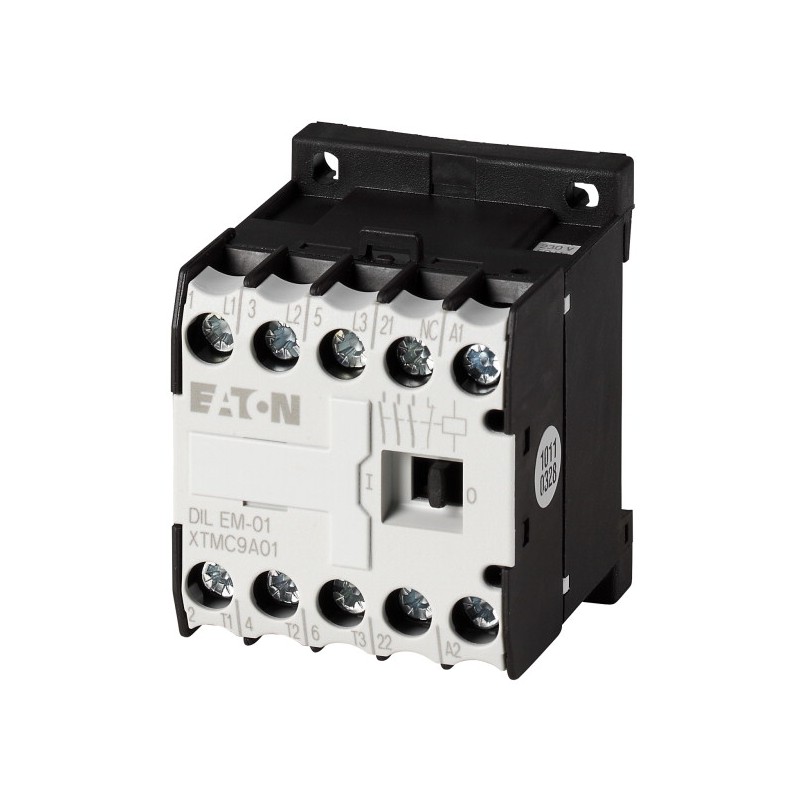

DILEM-01(24V60HZ)
010134
EATON-MOELLER
1
Contator, 3p + 1 N / C, 4 kW / 400V / AC3
Mini-Contator de potência; Conexão a parafuso; 3 pólos + 1 NC; 9-A; 4 kW; 400 V; AC-3; 24 V 60 Hz
Contator, 24 V, 60 Hz, 3 pólos, 380 V, 400 V, 4 kW, Contatos N/C = Normalmente fechado= 1 NC, terminais de Parafuso, adaptador de CA da operação
Disjuntores de baixa tensão > Contator de potência para comutar a alimentação de CA
Contatores até 170A
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | Contatores | ||
Aplicação | Mini Contatores para Motores e Cargas Resistivas | ||
Subintervalo | DILEM contatores | ||
Categoria de utilização | AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução AC-4: Normal motores de indução AC: de partida, de ligar, de marcha à ré, movendo - | ||
Notas | Também adequado para motores com classe de eficiência IE3. IE3-pronto dispositivos são identificados pelo logotipo na embalagem. | ||
Técnica de conexão | Terminais de parafuso | ||
Descrição | Com contato auxiliar | ||
Número de pólos | 3 pólo | ||
Corrente operacional nominal | |||
AC-3 | |||
380 V, 400 V | Eue | Um | 9 |
AC-1 | |||
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz | |||
Aberto | |||
a 40 °C | Euth=Eue | Um | 22 |
Max. a classificação para motores trifásicos, 50 - 60 Hz | |||
AC-3 | |||
220 V 230 V | P | kW | 2.2 |
380 V, 400 V | P | kW | 4 |
660 V 690 V | P | kW | 4 |
AC-4 | |||
220 V 230 V | P | kW | 1.5 |
380 V, 400 V | P | kW | 3 |
660 V 690 V | P | kW | 3 |
Contactos | |||
N/C = Normalmente fechado | 1 NC | ||
Contato sequência | |||
Para uso com | na de na | ||
De acionamento tensão | 24 V 60 Hz | ||
Tensão AC/DC | Operação CA |
Geral | |||
Normas | IEC/EN 60947, VDE 0660, CSA, UL | ||
Vida útil mecânica; Bobina de 50/60 Hz | Operações | x 106 | 7 |
Vida útil mecânica | Operações | x 106 | 10 |
Frequência máxima | |||
Mecânica | Ops./h | 9000 | |
elétricos (de Contatores sem relé de sobrecarga) | Operações/h | Página 05/070 | |
Climáticas revisão de texto | Calor úmido, constante, IEC 60068-2-78 Calor úmido, cíclico, IEC 60068-2-30 | ||
Temperatura ambiente | |||
Aberto | °C | -25 - +50 | |
Entre | °C | - 25 - 40 | |
Posição de montagem | Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior | ||
Posição de montagem | |||
Mecânica, resistência ao choque (IEC/EN 60068-2-27) | |||
Meia-sinusoidal de choque, de 10 ms | |||
Unidade básica sem contato auxiliar do módulo | |||
Principais contatos, fazer contactos | g | 10 | |
Principais contatos na/nf contactos | g | 10 / 8 | |
Unidade básica com contato auxiliar do módulo | |||
Principais contatos de fazer contato | g | ||
Fazer | g | 10 | |
Auxiliar de contatos na/nf contactos | g | 20 / 20 | |
Grau de Proteção | IP20 | ||
Proteção contra contato direto quando acionada a partir da frente (PT 50274) | Dedo e volta da mão-prova | ||
Peso | kg | 0.2 | |
A capacidade do Terminal de auxiliares e principais contatos | |||
Terminais de parafuso | |||
Sólidos | mm2 | 1 x (0.75 - 2.5) 2 x (0.75 - 2.5) | |
Flexível com virola | mm2 | 1 x (0.75 - 1.5) 2 x (0.75 - 1.5) | |
Sólido ou trançado | AWG | 18 - 14 | |
Terminais de parafuso | M3.5 | ||
Chave de fenda Pozidriv | Tamanho | 2 | |
Chave de fenda padrão | mm | 0,8 x 5.5 1 x 6 | |
Max. torque de aperto | Nm | 1.2 | |
Principal a realização de caminhos | |||
Tensão de resistência a impuso nominal | Uimp | V AC | 6000 |
Categoria de sobretensão/grau de poluição | III/3 | ||
Tensão de isolamento nominal | Ueu | V AC | 690 |
Tensão nominal de operação | Ue | V AC | 690 |
Isolamento de segurança EN 61140 | |||
entre a bobina e os contatos | V AC | 300 | |
entre os contatos | V AC | 300 | |
na de na | Um | 110 | |
Capacidade de interrupção | |||
220 V 230 V | Um | 90 | |
380 V, 400 V | Um | 90 | |
500 V | Um | 64 | |
660 V 690 V | Um | 42 | |
Proteção contra curto-circuito máximo do fusível | |||
na de na | gL/gG | Um | 10 |
na de na | gL/gG | Um | 20 |
AC | |||
AC-1 | |||
Corrente operacional nominal | |||
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz | |||
Aberto | |||
a 40 °C | Euth=Eue | Um | 22 |
a 50 °C | Euth=Eue | Um | 20 |
a 55 °C | Euth=Eue | Um | 19 |
entre | Euth | Um | 16 |
Notas | No ambiente máxima temperatura do ar. | ||
Convencionais de ar livre do corrente térmica, 1 pole | |||
Notas | No ambiente máxima temperatura do ar. | ||
aberto | Euth | Um | 50 |
entre | Euth | Um | 40 |
AC-3 | |||
Corrente operacional nominal | |||
na de na | |||
Notas | No ambiente máxima temperatura do ar. | ||
220 V 230 V | Eue | Um | 9 |
240 V | Eue | Um | 9 |
380 V, 400 V | Eue | Um | 9 |
415 V | Eue | Um | 9 |
440V | Eue | Um | 9 |
500 V | Eue | Um | 6.4 |
660 V 690 V | Eue | Um | 4.8 |
Potência do Motor | P | kWh | |
220 V 230 V | P | kW | 2.2 |
240V | P | kW | 2.5 |
380 V, 400 V | P | kW | 4 |
415 V | P | kW | 4.3 |
440 V | P | kW | 4 |
500 V | P | kW | 4 |
660 V 690 V | P | kW | 4 |
AC-4 | |||
Corrente operacional nominal | |||
na de na | |||
Notas | No ambiente máxima temperatura do ar. | ||
220 V 230 V | Eue | Um | 6.6 |
240 V | Eue | Um | 6.6 |
380 V, 400 V | Eue | Um | 6.6 |
415 V | Eue | Um | 6.6 |
440 V | Eue | Um | 6.6 |
500 V | Eue | Um | 5 |
660 V 690 V | Eue | Um | 3.4 |
Potência do Motor | P | kWh | |
220 V 230 V | P | kW | 1.5 |
240 V | P | kW | 1.8 |
380 V, 400 V | P | kW | 3 |
415 V | P | kW | 3.1 |
440 V | P | kW | 3 |
500 V | P | kW | 3 |
660 V 690 V | P | kW | 3 |
DC | |||
Corrente operacional nominal em aberto | |||
DC-1 | |||
12 V | Eue | Um | 20 |
24 V | Eue | Um | 20 |
60 V | Eue | Um | 20 |
110 V | Eue | Um | 20 |
220 V | Eue | Um | 20 |
DC - 3 | |||
12 V | Eue | Um | 8 |
24 V | Eue | Um | 8 |
60 V | Eue | Um | 4 |
110 V | Eue | Um | 3 |
DC - 5 | |||
12 V | Eue | Um | 2.5 |
24 V | Eue | Um | 2.5 |
60 V | Eue | Um | 2.5 |
110 V | Eue | Um | 1.5 |
220 V | Eue | Um | 0.3 |
Correntes perdas de calor (3 ou 4 polos) | |||
para euth | W | 2 | |
Iea AC-3/400 V | W | 0.5 | |
Ímã de sistemas | |||
Tolerância de tensão | |||
AC operado | |||
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz | Pick-up | x Uc | 0.8 - 1.1 |
Dupla freqüência da bobina 50/60 Hz | Pick-up | x Uc | 0.85 - 1.1 |
Consumo de potência | |||
Operação CA | |||
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz | Pick-up | VA | 25 |
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz | Pick-up | W | 22 |
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz | Vedação | VA | 4.6 |
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz | Vedação | W | 1.3 |
Dupla freqüência da bobina 50/60 Hz a 50 Hz | Pick-up | VA | 30 |
Dupla freqüência da bobina 50/60 Hz a 50 Hz | Pick-up | W | 26 |
Dupla freqüência da bobina 50/60 Hz a 50 Hz | Vedação | VA | 5.4 |
Dupla freqüência da bobina 50/60 Hz a 50 Hz | Vedação | W | 1.6 |
Dupla freqüência da bobina 50/60 Hz a 60 Hz | Pick-up | VA | 29 |
Dupla freqüência da bobina 50/60 Hz a 60 Hz | Pick-up | W | 24 |
Dupla freqüência da bobina 50/60 Hz a 60 Hz | Vedação | VA | 3.9 |
Dupla freqüência da bobina 50/60 Hz a 60 Hz | Vedação | W | 1.1 |
Fator de serviço | % DF | 100 | |
Comutação vezes em 100 % Uc | |||
Fazer contato | ms | ||
Atraso do fechamento | ms | ||
Atraso do fechamento min. | ms | 14 | |
Atraso do fechamento max. | ms | 21 | |
Atraso na abertura | ms | ||
Atraso na abertura min. | ms | 8 | |
Atraso na abertura máx. | ms | 18 | |
Fechamento com atraso superior a montagem contato auxiliar | ms | max. 45 | |
Reversos | |||
Tempo de troca em 110 % Uc | |||
Tempo de troca min. | ms | 16 | |
Tempo de troca max. | ms | 21 | |
Tempo de arco elétrico em 690 V AC | ms | max. 12 | |
Bobina | |||
Vida útil mecânica; Bobina de 50/60 Hz | x 106 | 7 | |
Contatos auxiliares | |||
Operacional positivo contactos EN 60947-5-1 apêndice L, incluindo módulo de contato auxiliar | Sim | ||
Tensão de resistência a impuso nominal | Uimp | V AC | 6000 |
Categoria de sobretensão/grau de poluição | III/3 | ||
Tensão de isolamento nominal | Ueu | V AC | 690 |
Tensão nominal de operação | Ue | V AC | 600 |
Isolamento de segurança EN 61140 | |||
entre bobina e contatos auxiliares | V AC | 300 | |
entre os contatos auxiliares | V AC | 300 | |
Corrente operacional nominal | |||
AC-15 | |||
220 V 240 V | Eue | Um | 6 |
380 V, 415 V | Eue | Um | 3 |
500 V | Eue | Um | 1.5 |
DC L/R 15 ms | |||
Contatos em série: | Um | ||
1 | 24 V | Um | 2.5 |
2 | 60 V | Um | 2.5 |
3 | 100 V | Um | 1.5 |
3 | 220 V | Um | 0.5 |
Conv. corrente térmica | Euth | Um | 10 |
Circuito de controlo da fiabilidade | A taxa de falha | λ | <10-8, < uma falha de 100 milhões de operações (em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) |
A vida útil dos componentes em Ue= 240 V | |||
AC-15 | Operações | x 106 | 0.2 |
Corrente CC | |||
L/R = 50 ms: 2 contatos em série em que eue= 0,5 A | Operações | x 106 | 0.15 |
Notas | Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado | ||
Curto-circuito sem solda | |||
Máximo de dispositivos de proteção de sobrecorrente | |||
Proteção contra curto-circuito só | PKZM0-4 | ||
Proteção contra curto-circuito máximo do fusível | |||
500 V | Um gG/gL | 6 | |
500 V | Um rápido | 10 | |
Atual de perda de calor em uma carga de euthpor contato | W | 0.3 |
Padrões De Produto | IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE | ||
UL Arquivo Nº. | E29096 | ||
UL Controlo de Categoria Nenhuma. | NLDX | ||
CSA Classe Nenhuma. | 3211-04 | ||
América Do Norte Certificação | UL, CSA | ||
Especialmente concebido para a América do Norte | Nenhum |
