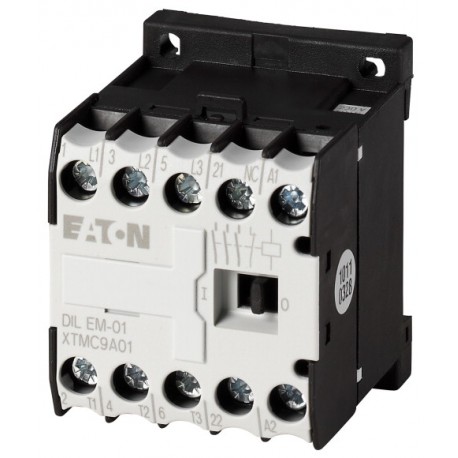

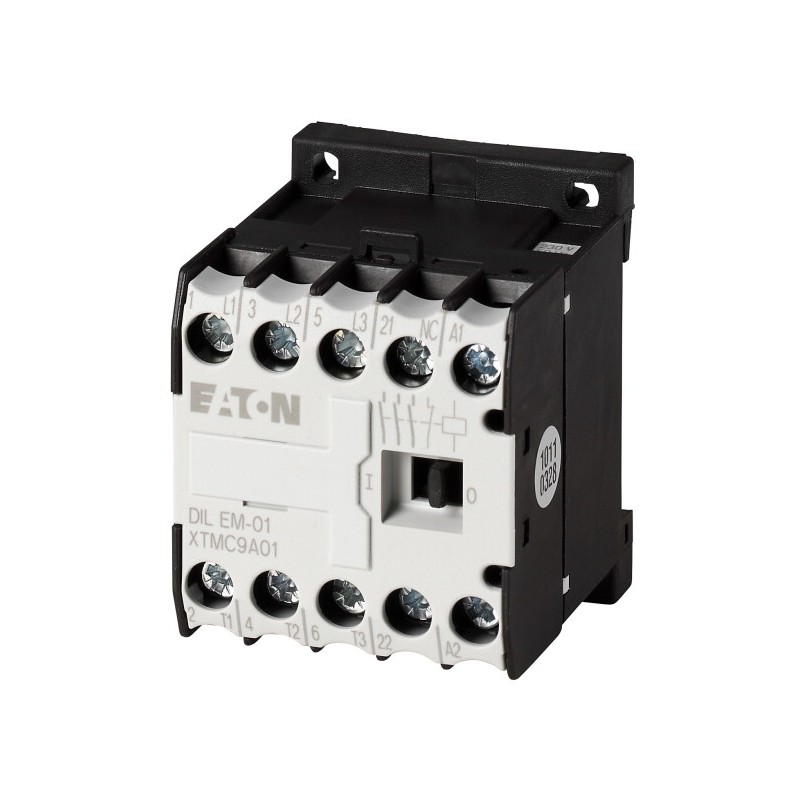

DILEM-01(TVC100) 000640 XTMC9A01E6 EATON ELECTRIC Contator, 3p + 1 N / C, 4 kW / 400V / AC3 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILEM-01(TVC100) 000640 XTMC9A01E6 EATON ELECTRIC Contator, 3p + 1 N / C, 4 kW / 400V / AC3

DILEM-01(TVC100)

000640

XTMC9A01E6

EATON-MOELLER

Contator, 3p + 1 N / C, 4 kW / 400V / AC3

Mini-Contator de potência; Conexão a parafuso; 3 pólos + 1 NC; 9-A; 4 kW; 400 V; AC-3; TVC100

Contator, 100 V / 50 hz, 100-110 V, 60 hz, 3 pólos, 380 V, 400 V, 4 kW, Contatos N/C = Normalmente fechado= 1 NC, terminais de Parafuso, adaptador de CA da operação

Mais detalhes


Disjuntores de baixa tensão > Contator de potência para comutar a alimentação de CA

Contatores até 170A

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
A gama de produtos
 Contatores
Aplicação
 Mini Contatores para Motores e Cargas Resistivas
Subintervalo
 DILEM contatores
Categoria de utilização
 AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
AC-4: Normal motores de indução AC: de partida, de ligar, de marcha à ré, movendo -
Notas
 Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
Técnica de conexão
 Terminais de parafuso
Descrição
 Com contato auxiliar
Número de pólos
 3 pólo
Corrente operacional nominal
AC-3
380 V, 400 V
 Eue Um 9
AC-1
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
a 40 °C
 Euth=Eue Um 22
Max. a classificação para motores trifásicos, 50 - 60 Hz
AC-3
220 V 230 V
 P kW 2.2
380 V, 400 V
 P kW 4
660 V 690 V
 P kW 4
AC-4
220 V 230 V
 P kW 1.5
380 V, 400 V
 P kW 3
660 V 690 V
 P kW 3
Contactos
N/C = Normalmente fechado
 1 NC
Contato sequência
Para uso com
 na de na
De acionamento tensão
 100 V 50Hz, 100-110 V 60Hz
Tensão AC/DC
 Operação CA
Dados técnicos
Geral
Normas
 IEC/EN 60947, VDE 0660, CSA, UL
Vida útil mecânica; Bobina de 50/60 Hz
 Operações x 106 7
Vida útil mecânica
 Operações x 106 10
Frequência máxima
Mecânica
 Ops./h 9000
elétricos (de Contatores sem relé de sobrecarga)
 Operações/h Veja curvas características
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Aberto
 °C -25 - +50
Entre
 °C - 25 - 40
Posição de montagem
 Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior
Posição de montagem
Mecânica, resistência ao choque (IEC/EN 60068-2-27)
Meia-sinusoidal de choque, de 10 ms
Unidade básica sem contato auxiliar do módulo
Principais contatos, fazer contactos
 g 10
Principais contatos na/nf contactos
 g 10 / 8
Unidade básica com contato auxiliar do módulo
Principais contatos de fazer contato
 g
Fazer
 g 10
Auxiliar de contatos na/nf contactos
 g 20 / 20
Grau de Proteção
 IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
 Dedo e volta da mão-prova
Peso
 kg 0.2
A capacidade do Terminal de auxiliares e principais contatos
Terminais de parafuso
Sólidos
 mm2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Flexível com virola
 mm2 1 x (0.75 - 1.5)
2 x (0.75 - 1.5)
Sólido ou trançado
 AWG 18 - 14
Terminais de parafuso
 M3.5
Chave de fenda Pozidriv
 Tamanho 2
Chave de fenda padrão
 mm 0,8 x 5.5
1 x 6
Max. torque de aperto
 Nm 1.2
Principal a realização de caminhos
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Categoria de sobretensão/grau de poluição
 III/3
Tensão de isolamento nominal
 Ueu V AC 690
Tensão nominal de operação
 Ue V AC 690
Isolamento de segurança EN 61140
entre a bobina e os contatos
 V AC 300
entre os contatos
 V AC 300
na de na
 Um 110
Capacidade de interrupção
220 V 230 V
 Um 90
380 V, 400 V
 Um 90
500 V
 Um 64
660 V 690 V
 Um 42
Proteção contra curto-circuito máximo do fusível
na de na
 gL/gG Um 10
na de na
 gL/gG Um 20
AC
AC-1
Corrente operacional nominal
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
a 40 °C
 Euth=Eue Um 22
a 50 °C
 Euth=Eue Um 20
a 55 °C
 Euth=Eue Um 19
entre
 Euth Um 16
Notas
 No ambiente máxima temperatura do ar.
Convencionais de ar livre do corrente térmica, 1 pole
Notas
 No ambiente máxima temperatura do ar.
aberto
 Euth Um 50
entre
 Euth Um 40
AC-3
Corrente operacional nominal
na de na
Notas
 No ambiente máxima temperatura do ar.
220 V 230 V
 Eue Um 9
240 V
 Eue Um 9
380 V, 400 V
 Eue Um 9
415 V
 Eue Um 9
440V
 Eue Um 9
500 V
 Eue Um 6.4
660 V 690 V
 Eue Um 4.8
Potência do Motor
 P kWh
220 V 230 V
 P kW 2.2
240V
 P kW 2.5
380 V, 400 V
 P kW 4
415 V
 P kW 4.3
440 V
 P kW 4.6
500 V
 P kW 4
660 V 690 V
 P kW 4
AC-4
Corrente operacional nominal
na de na
Notas
 No ambiente máxima temperatura do ar.
220 V 230 V
 Eue Um 6.6
240 V
 Eue Um 6.6
380 V, 400 V
 Eue Um 6.6
415 V
 Eue Um 6.6
440 V
 Eue Um 6.6
500 V
 Eue Um 5
660 V 690 V
 Eue Um 3.4
Potência do Motor
 P kWh
220 V 230 V
 P kW 1.5
240 V
 P kW 1.8
380 V, 400 V
 P kW 3
415 V
 P kW 3.1
440 V
 P kW 3
500 V
 P kW 3
660 V 690 V
 P kW 3
DC
Corrente operacional nominal em aberto
DC-1
12 V
 Eue Um 20
24 V
 Eue Um 20
60 V
 Eue Um 20
110 V
 Eue Um 20
220 V
 Eue Um 20
DC - 3
12 V
 Eue Um 8
24 V
 Eue Um 8
60 V
 Eue Um 4
110 V
 Eue Um 3
DC - 5
12 V
 Eue Um 2.5
24 V
 Eue Um 2.5
60 V
 Eue Um 2.5
110 V
 Eue Um 1.5
220 V
 Eue Um 0.3
Correntes perdas de calor (3 ou 4 polos)
para euth
 W 2
Iea AC-3/400 V
 W 0.5
Ímã de sistemas
Tolerância de tensão
AC operado
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
 Pick-up x Uc 0.8 - 1.1
Dupla freqüência da bobina 50/60 Hz
 Pick-up x Uc 0.85 - 1.1
Consumo de potência
Operação CA
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
 Pick-up VA 25
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
 Pick-up W 22
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
 Vedação VA 4.6
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
 Vedação W 1.3
Dupla freqüência da bobina 50/60 Hz a 50 Hz
 Pick-up VA 30
Dupla freqüência da bobina 50/60 Hz a 50 Hz
 Pick-up W 26
Dupla freqüência da bobina 50/60 Hz a 50 Hz
 Vedação VA 5.4
Dupla freqüência da bobina 50/60 Hz a 50 Hz
 Vedação W 1.6
Dupla freqüência da bobina 50/60 Hz a 60 Hz
 Pick-up VA 29
Dupla freqüência da bobina 50/60 Hz a 60 Hz
 Pick-up W 24
Dupla freqüência da bobina 50/60 Hz a 60 Hz
 Vedação VA 3.9
Dupla freqüência da bobina 50/60 Hz a 60 Hz
 Vedação W 1.1
Fator de serviço
 % DF 100
Comutação vezes em 100 % Uc
Fazer contato
 ms
Atraso do fechamento
 ms
Atraso do fechamento min.
 ms 14
Atraso do fechamento max.
 ms 21
Atraso na abertura
 ms
Atraso na abertura min.
 ms 8
Atraso na abertura máx.
 ms 18
Fechamento com atraso superior a montagem contato auxiliar
 ms max. 45
Reversos
Tempo de troca em 110 % Uc
Tempo de troca min.
 ms 16
Tempo de troca max.
 ms 21
Tempo de arco elétrico em 690 V AC
 ms max. 12
Bobina
Vida útil mecânica; Bobina de 50/60 Hz
 x 106 7
Contatos auxiliares
Operacional positivo contactos EN 60947-5-1 apêndice L, incluindo módulo de contato auxiliar
 Sim
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Categoria de sobretensão/grau de poluição
 III/3
Tensão de isolamento nominal
 Ueu V AC 690
Tensão nominal de operação
 Ue V AC 600
Isolamento de segurança EN 61140
entre bobina e contatos auxiliares
 V AC 300
entre os contatos auxiliares
 V AC 300
Corrente operacional nominal
AC-15
220 V 240 V
 Eue Um 6
380 V, 415 V
 Eue Um 3
500 V
 Eue Um 1.5
DC L/R 15 ms
Contatos em série:
 Um
1
 24 V Um 2.5
2
 60 V Um 2.5
3
 100 V Um 1.5
3
 220 V Um 0.5
Conv. corrente térmica
 Euth Um 10
Circuito de controlo da fiabilidade
 A taxa de falha na de na <10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA)
A vida útil dos componentes em Ue= 240 V
AC-15
 Operações x 106 0.2
Corrente CC
L/R = 50 ms: 2 contatos em série em que eue= 0,5 A
 Operações x 106 0.15
Notas
 Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado
Curto-circuito sem solda
Máximo de dispositivos de proteção de sobrecorrente
Proteção contra curto-circuito só
 PKZM0-4
Proteção contra curto-circuito máximo do fusível
500 V
 Um gG/gL 6
500 V
 Um rápido 10
Atual de perda de calor em uma carga de euthpor contato
 W 0.3
Aprovações
Padrões De Produto IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº. E29096
UL Controlo de Categoria Nenhuma. NLDX
CSA Arquivo. 012528
CSA Classe Nenhuma. 3211-04
América Do Norte Certificação UL, CSA
Especialmente concebido para a América do Norte Nenhum

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
