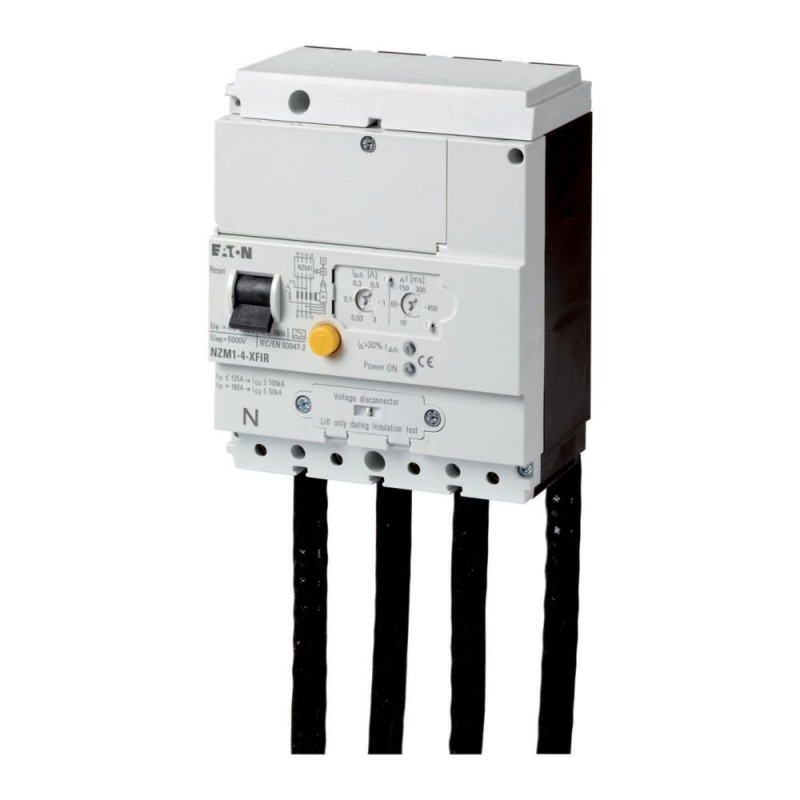

NZM1-4-XFIR 104608 EATON MOELLER proteção diferencial Bloco Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM1-4-XFIR 104608 EATON MOELLER proteção diferencial Bloco

NZM1-4-XFIR

104608

EATON - MOELLER

Disponível

Envio hoje

proteção diferencial Bloco

Mais detalhes


Disjuntores

Compact circuit-breaker, up to 300A - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
Descrição
  Terra-falha de lançamento IEC/EN 60947-2
não UL/CSA aprovado
Adequado para uso em três e monofásica
O pulso de corrente sensível de acordo com o núcleo de balanço princípio
Para 4 pólos NZM1-4 disjuntores e N1-4 interruptores-seccionadores
na de na
Contato sequência

Elétrica
Normas
  IEC/EN 60947-2
IEC/EN 60947-2 anexo B
Sensibilidade
  O pulso de corrente sensível como por núcleo de equilíbrio de princípio (tipo A)
Min. tensão de funcionamento
UeV
ou detecção de correntes de falha de tipo A/AC
  80 V (depende da tensão da rede)
Adequação para a aplicação
  Em três e monofásica
Tensão nominal de operação
UeV ACna de na
Frequência nominal
fHz50/60
Número de pólos
  4-pólo
Corrente nominal gama
EunUmna de na
Avaliado correntes de falta
Euna de naUmna de na
Alcance de detecção da corrente de falta
  50/60 Hz
Classificação final de curto-circuito capacidade de decisão e classificação final interrupção de curto-circuito capacidade
Euna de naUm= EuCU
Mecânica, resistência ao choque (IEC 60068-2-27)
  20 (meia-sinusoidal choque de 20 ms)
Tempo de vida mecânica (50 % com a falha de corrente)
Operações 20000
Mecânica
Padrão de frente dimensão
 mm45
Montagem
  no lado direito
Posição de montagem
  Vertical e 90° em todas as direções
Alimentação


  NZM1 de cima
Grau de proteção
  IP20 no manual de área do componente
Temperatura ambiente
  -5 - +40
Capacidade de vedação
  sim, botões de configuração
A capacidade do Terminal

Flexível, sem virola
 mm2wie NZM1 Standardklemme
flexível com virolas
 mm2como NZM1 padrão de terminal
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Temperatura de funcionamento min.
 °C-5
Temperatura de funcionamento max.
 °C40
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / corrente Residual de lançamento para o circuito de alimentação do disjuntor (EC001021)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Falha chave de corrente para disjuntores ([email protected] [AKF009010])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V200 - 415
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V200 - 415
Avaliado controle de tensão de alimentação-Nos em DC
 V0 - 0
Nominal da corrente de falta
 Um0.03 - 3
Max. potência-tempo de atraso
 ms30
Atraso ajustável
  Sim
Max. nominal tensão de operação Ue
 V415
Dimensões
IL01219028Z (AWA1230-2331) NZM1 Residual-Módulo atual, montagem de direito

>>

Datasheet - PDF
