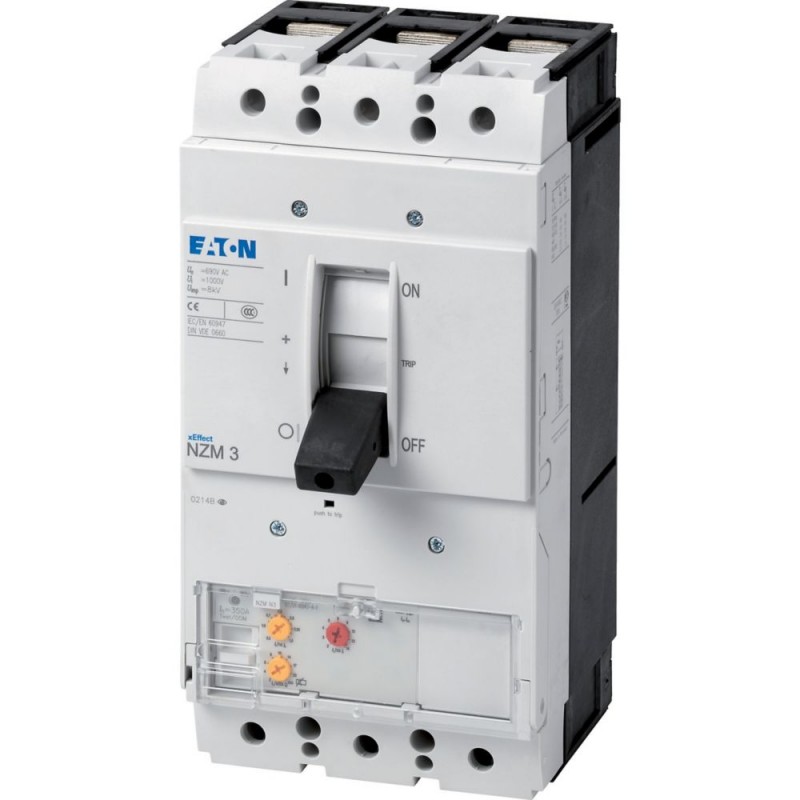

NZMN3-ME350 265782 0004358906 EATON ELECTRIC proteção do motor caixa de comutação modeada 3p 350A 50kA Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMN3-ME350 265782 0004358906 EATON ELECTRIC proteção do motor caixa de comutação modeada 3p 350A 50kA

NZMN3-ME350

265782

0004358906

EATON-MOELLER

proteção do motor caixa de comutação modeada 3p 350A 50kA

Int. automático NZM, 3P, 350A

Disjuntor, 3p, 350A

Mais detalhes


Disjuntores de baixa tensão > Disjuntor de proteção do motor

NZM Molded Case Automatic Switches

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,742.62
Preço unitário: $1,742.62

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 Disjuntor
Função de proteção
 Proteção do Motor
Padrão/Aprovação
 IEC
Tipo de instalação
 Fixo
O sistema de liberação
 Versão eletrônica
Construção de tamanho
 NZM3
Descrição
 IEC/EN 60947-4-1, IEC/EN 60947-2

O disjuntor cumpre todos os requisitos para AC-3 de comutação categoria.




Todos os AC-3 classificação de dados aplica-se a comutação direta pelo disjuntor sob condições normais de operação. Se, por exemplo, um contator assume AC-3 de comutação sob condições normais de operação, o total nominal ininterrupta corrente aplica-se o disjuntor, Em = Ui.
Número de pólos
 3 pólo
Equipamento padrão
 Conexão a parafuso
Capacidade de comutação de
400/415 V 50 Hz
 Eucu kA 50
Corrente nominal = nominal ininterrupta de corrente
 Eun= Euu Um 350
A faixa de ajuste de
Desarme de sobrecarga
Geral
Normas
 IEC/EN 60947
Proteção contra contato direto
 Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Temperatura ambiente, de armazenamento
 °C - 40 - + 80
Operação
 °C -25 - +70
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
 g 20 (meia-sinusoidal choque de 20 ms)
Isolamento de segurança EN 61140
Entre contatos auxiliares e principais contatos
 V AC 500
entre os contatos auxiliares
 V AC 300
Peso
 kg 6.34
Posição de montagem
Vertical e 90° em todas as direções
Equipamento básico
Caixa de terminais - - -
Conexão a parafuso -
Acessórios
Caixa de terminais - -
Conexão a parafuso - -
Túnel de terminal
Ligação traseira
Televisão terminal do condutor de - - -
Rodada condutor de cobre
Caixa de terminais
Sólidos
 mm2 2 x 16
Encalhado
 mm2 1 x (35 - 240)
2 x (25 - 120)
Túnel de terminal
Encalhado
 mm2
Encalhado
 mm2 1 x (25 - 185)
Duplo orifício de montagem
 mm2 1 x (50 - 240)
2 x (50 - 240)
Parafuso do terminal e traseira-conexão do lado
Direto no switch
Sólidos
 mm2 1 x 16
2 x (10 - 16)
Encalhado
 mm2 1 x (25 - 120)
2 x (25 - 120)
Al condutores, Cu cabo
Sólidos
 mm2 1 x 16
Encalhado
 mm2
Encalhado
 mm2 1 x (25 - 185)
Duplo orifício de montagem
 mm2 1 x (50 - 240)
2 x (50 - 240)
Parafuso do terminal e traseira-conexão do lado
Plano da tira de cobre, com buracos
 min. mm 6 x 16 x 0,8
Plano da tira de cobre, com buracos
 max. mm 10 x 32 x 1,0 + 5 x 32 x 1.0
Conexão de largura de extensão
 mm (2 x) 10 x 50 x 1,0
Cu de faixa (número de segmentos x largura x segmento de espessura)
Caixa de terminais
min. mm 6 x 16 x 0,8
max. mm 10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0
Parafuso do terminal e traseira-conexão do lado
Plano da tira de cobre, com buracos
 min. mm 6 x 16 x 0,8
Plano da tira de cobre, com buracos
 max. mm 10 x 32 x 1,0 + 5 x 32 x 1.0
Conexão de largura de extensão
 mm (2 x) 10 x 50 x 1,0
Barramento de cobre (largura x espessura)
 mm
Parafuso do terminal e traseira-conexão do lado
Conexão a parafuso
 M10
Direto no switch
min. mm 20 x 5
Conexão de largura de extensão
 mm
Conexão de largura de extensão
 max. mm 2 x (10 x 50)
Cabos de controle
mm2 1 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 350
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 36.75
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / proteção de Motor com disjuntor (EC000074)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / proteção de Motor com disjuntor ([email protected] [AGZ529013])
Sobrecarga de lançamento configuração atual
 Um 175 - 350
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um 350 - 4900
Proteção térmica
 Nenhum
A falha de uma fase sensível
 Sim
Desligue técnica
 Eletrônico
Tensão
 V 690 - 690
Avaliado permanente de corrente Ui
 Um 350
Nominal de operação de alimentação em AC-3, 230 V
 kW 110
Nominal de operação de alimentação em AC-3, 400 V
 kW 200
Tipo de conexão elétrica do circuito principal
 Conexão a parafuso
Tipo de elemento de controle
 Rocker alavanca
Construção de dispositivos
 Construído-em dispositivo fixo construído-em técnica de
Integrado com interruptor auxiliar
 Nenhum
Com integrados sob a tensão de lançamento
 Nenhum
Número de pólos
 3
Nominal de interrupção de curto-circuito capacidade lcu em 400 V CA
 kA 50
Grau de proteção (IP)
 IP20
Altura
 mm 275
Largura
 mm 140
Profundidade
 mm 166
Características
IL01208009Z (AWA1230-1992) Disjuntor, unidade básica
>>
