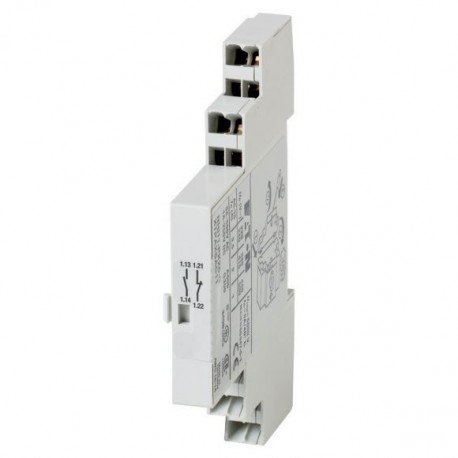

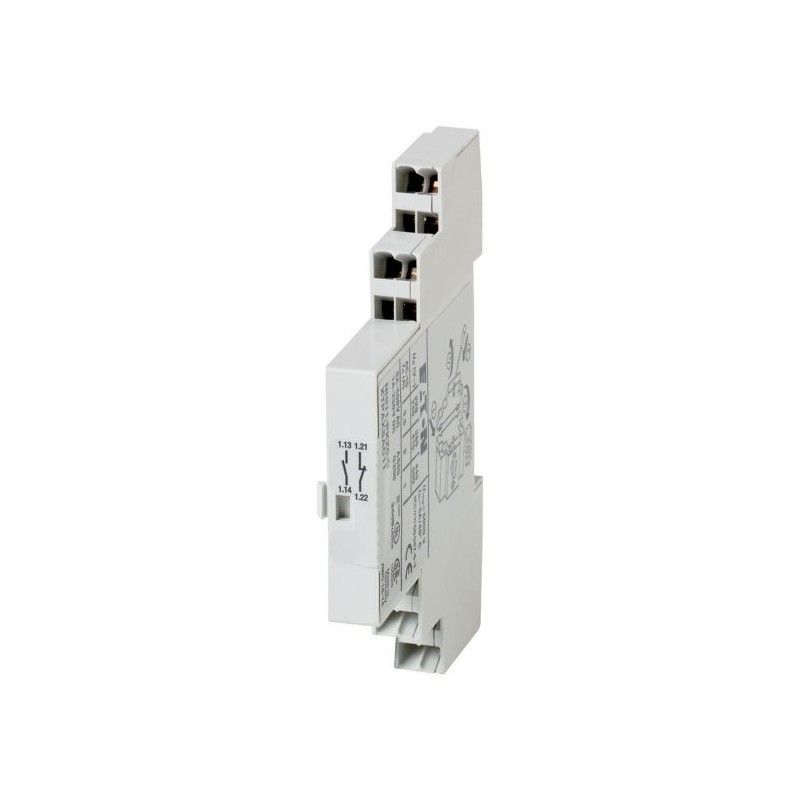

+NHI11-PKZ0-C 232151 EATON ELECTRIC contatos auxiliares padrão, 1NO + 1NC. Só pode ser vendido montado. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+NHI11-PKZ0-C 232151 EATON ELECTRIC contatos auxiliares padrão, 1NO + 1NC. Só pode ser vendido montado.

+NHI11-PKZ0-C

232151

-

EATON-MOELLER

contatos auxiliares padrão, 1NO + 1NC. Só pode ser vendido montado.

Contato auxiliar lateral 1 NA + 1 NF Conexão de pressão Montagem em

PKZ0 Contato Auxiliar Padrão, 1 N/A, 1 N/C, Montagem Lateral

Mais detalhes


Aparelhos elétricos de baixa tensão > Bloco de contatos auxiliares

Acessórios PKZ

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto.

Vá para o produto alternativo: NHI11-PKZ0-C 229680

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Padrão de contatos auxiliares, 1N/S+1N/C, primavera-gaiola de terminais
Padrão de contatos auxiliares, Contatos N/S = Normalmente aberto: 1 N/S, Contatos N/C = Normalmente fechado: 1 NC, Para utilização com: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0, PKE

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Padrão de contato auxiliar
Podem ser instaladas no lado direito do motor-proteção de circuitos disjuntores
Contactos
N/S = Normalmente aberto
1 N/S
N/C = Normalmente fechado
1 NC
Contato diagrama de
121U001
Contato sequência
121S009
Técnica de conexão
Terminais de mola
Para uso com
PKZM01
PKZM0
PKZM4
PKZM0-T
PKM0
PKE
Quando pedido com unidade básica
Notas

Pode ser montada à direita do motor-proteção de circuitos disjuntores, transformadores de protecção, disjuntores, motor-proteção de circuitos disjuntores para combinações de partida.

Pode ser combinado com:

AGM, NHI-E-... viagem, indicando que o contato auxiliar

Dados técnicos

Contatos auxiliares
Corrente operacional nominal [eue]AC-15220 - 240 V [Ie]
3.5
Tempo de vidaVida útil mecânica [Operações]
> 0,1 x 10Seis
Tempo de vidaVida útil elétrica [Operações]
0.05 x 10Seis
A classificação de dados para tipos de aprovados
Piloto DeverAC operado
A600
Piloto DeverOperado DC
Q300
Uso GeralAC
600 V
Uso GeralAC
5 Um
Uso GeralDC
250 V
Uso GeralDC
1 Um

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
3.5
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.04 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como contato
Zero
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato normalmente fechado
Um
Número de falhas de sinal muda
Zero
Operação de corrente nominal Ie AC-15, 230 V
3.5
Tipo de conexão elétrica
Grampo de mola de conexão
Modelo
Topo de montagem
Método de montagem
Lado de montagem
Suporte da lâmpada
Nenhum

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum

Dimensões

121X006
