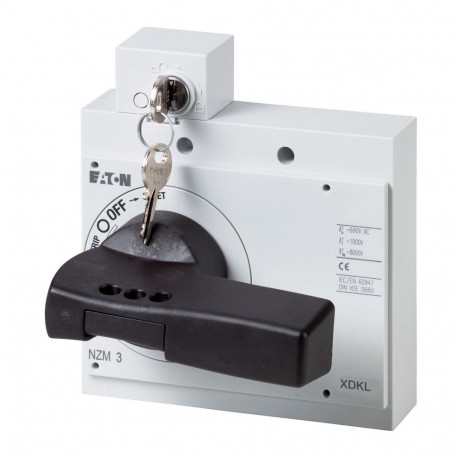

NZM3-XDKL 172538 EATON MOELLER Botão rotativo bloqueável Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM3-XDKL 172538 EATON MOELLER Botão rotativo bloqueável

NZM3-XDKL

172538

EATON - MOELLER

Disponível

Envio hoje

Botão rotativo bloqueável

Mais detalhes


Disjuntores

Circuit-breakers NZM and LZM (Accessories) - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
Acessórios
  Manopla rotativa no disjuntor
A gama de produtos
  Acessórios
Padrão/Aprovação
  UL/CSA, IEC
Construção de tamanho
  NZM3
Descrição
  Torna possível operar o interruptor com um movimento de rotação e fornece fecho dos quartos
Função
  Padrão, preto/cinza
Classe de proteção
  IP66
UL/CSA Tipo 4X, Tipo 12
Instalação de bloqueio
  bloqueável na posição 0 usando o cilindro de fechadura e chave extraível
Projeto de planejamento de informação
  Completo com acionamento rotativo
Atuação
  Manopla rotativa
Para uso com
  NZM3(-4), PN3(-4), N(S)3(-4)
Notas

disjuntor também pode ser instalado em uma posição deitada de 90° esquerda/direita, com o punho ainda na mesma posição.

não pode ser combinado com:

  • operador remoto
  • lado de montagem do painel
  • mechan. intertravamento
  • isolamento de som surround
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Puxador para poder disjuntor (EC000229)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Puxador para dispositivos de chaveamento ([email protected] [AKF012011])
Com fechadura
  Sim
Cor
  Preto
Adequado para parada de emergência
  Nenhum
Com o machado
  Nenhum
Apropriados para a alimentação de disjuntor
  Sim
Adequado para o interruptor seccionador
  Sim
Dimensões
>

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf-NZM3-XDKL Rotary handle, key lock, size 3 - EATON - NZM3-XDKL - 172538 English 193 Kbytes pdf-NZM3-XDKL Rotary handle,  key lock, size 3 - EATON - NZM3-XDKL - 172538
