NZMB1-S12-CNA 103021 EATON MOELLER disjuntor sem relé térmico, 3P, Iu: 12A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

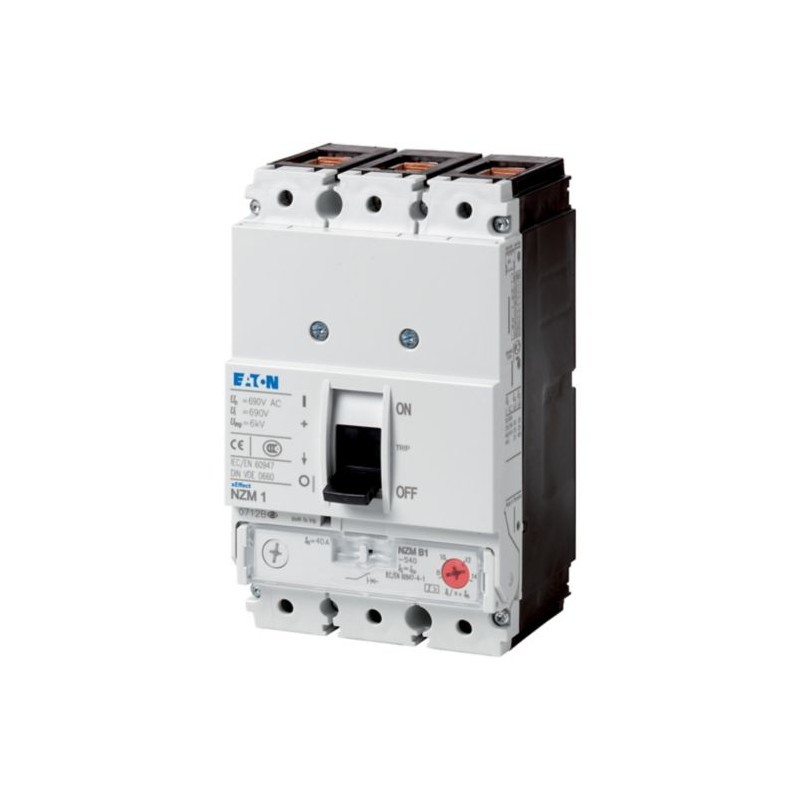

NZMB1-S12-CNA 103021 EATON MOELLER disjuntor sem relé térmico, 3P, Iu: 12A

NZMB1-S12-CNA

103021

EATON - MOELLER

Disponível

Envio hoje

disjuntor sem relé térmico, 3P, Iu: 12A

Mais detalhes


Disjuntores

Circuit-breakers NZM - EATON - MOELLER

Circuit-breakers NZM - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Disjuntor
Função de proteção
  Proteção contra curto-circuito
Padrão/Aprovação
  UL/CSA, IEC
Tipo de instalação
  Fixo
O sistema de liberação
  Thermomagnetic lançamento
Descrição
  Parâmetros de conformidade com UL/CSA, bem como a IEC regulamentos. IEC comutação de desempenho valores estão contidos na placa de características.
Proteção do Motor em conjunto com contator e relé de sobrecarga
Com um curto-circuito lançamento
Sem sobrecarga de lançamento do Ir
Número de pólos
  3 pólo
Equipamento padrão
  Caixa de terminais
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm12
A faixa de ajuste de

Curto-circuito lançamentos
Geral
Normas
  IEC/EN 60947
Proteção contra contato direto
  Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Temperatura ambiente, de armazenamento
 °C- -25 - + 70
Operação
 °C-25 - +70
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
 g20 (meia-sinusoidal choque de 20 ms)
Isolamento de segurança EN 61140

Entre contatos auxiliares e principais contatos
 V AC500
entre os contatos auxiliares
 V AC300
Posição de montagem

Posição de montagem
  na de na
Vertical e 90° em todas as direções

Equipamento básico
 Caixa de terminais na de na - - -
 Conexão a parafuso - na de na na de na na de na
Acessórios
 Caixa de terminais - na de na na de na -
 Conexão a parafuso na de na - - na de na
 Túnel de terminal na de na na de na na de na na de na
 Ligação traseira na de na na de na na de na
 Televisão terminal do condutor de - - - na de na
Rodada condutor de cobre

Caixa de terminais

Sólidos
 mm2na de na
Encalhado
 mm2na de na
Túnel de terminal

Sólidos
 mm21 x 6
Encalhado
 mm2
Encalhado
 mm21 x (4...3/0)
Parafuso do terminal e traseira-conexão do lado

Direto no switch

Sólidos
 mm2na de na
na de na
Encalhado
 mm2na de na
Al condutores, Cu cabo



Sólidos
 mm21 x 16
Cu de faixa (número de segmentos x largura x segmento de espessura)

Caixa de terminais


min.mm2 x 9 x 0,8

max.mm9 x 9 x 0,8
Barramento de cobre (largura x espessura)
mm
Parafuso do terminal e traseira-conexão do lado

Conexão a parafuso
  M6
Direto no switch


min.mm12 x 5

max.mm16 x 5
Cabos de controle


 mm2na de na
na de na
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm12
Equipamento de dissipação de calor, dependente da corrente
PvidW0.72
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / proteção de Motor com disjuntor (EC000074)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / proteção de Motor com disjuntor ([email protected] [AGZ529013])
Sobrecarga de lançamento configuração atual
 Um0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um84 - 144
Proteção térmica
  Nenhum
A falha de uma fase sensível
  Nenhum
Desligue técnica
  Magnético
Tensão
 V440 - 440
Avaliado permanente de corrente Ui
 Um12
Nominal de operação de alimentação em AC-3, 230 V
 kW3
Nominal de operação de alimentação em AC-3, 400 V
 kW5.5
Tipo de conexão elétrica do circuito principal
  -
Tipo de elemento de controle
  Rocker alavanca
Construção de dispositivos
  Construído-em dispositivo fixo construído-em técnica de
Integrado com interruptor auxiliar
  Nenhum
Com integrados sob a tensão de lançamento
  Nenhum
Número de pólos
  3
Nominal de interrupção de curto-circuito capacidade lcu em 400 V CA
 kA25
Grau de proteção (IP)
  IP20
Altura
 mm165.5
Largura
 mm90
Profundidade
 mm88
Aprovações
Padrões De Produto  UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; marcação CE
UL Arquivo Nº.  E31593
UL Controlo de Categoria Nenhuma.  DKPU2
CSA Arquivo.  022086
CSA Classe Nenhuma.  1432-01
América Do Norte Certificação  Reconhecido pela UL, CSA
Condições de Aceitação  Apenas utilizado em motor de circuitos em conjunto com adequado contator e relé de sobrecarga. SCCR valor se aplica a combinação completa starter só, consistindo de disparo instantâneo do disjuntor, contator e relé de sobrecarga.
Especialmente concebido para a América do Norte  Sim
Adequado para  Ramo de circuitos, circuitos de alimentador de
Limitação De Corrente Do Disjuntor  Nenhum
Max. Tensão Nominal  480Y/277 V
Grau de Proteção  IEC: IP20; UL/CSA Tipo: -
Características
IL01203004Z (AWA1230-1913) disjuntor, Interruptor-Seccionador

>>

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf- Circuit-breaker, 3p, 12A - EATON - NZMB1-S12-CNA - 103021 English 557 Kbytes pdf- Circuit-breaker, 3p, 12A - EATON - NZMB1-S12-CNA - 103021
