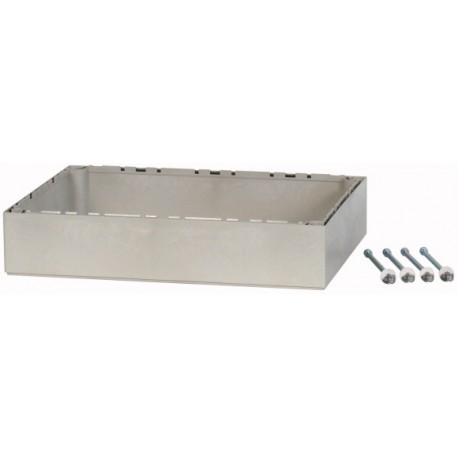

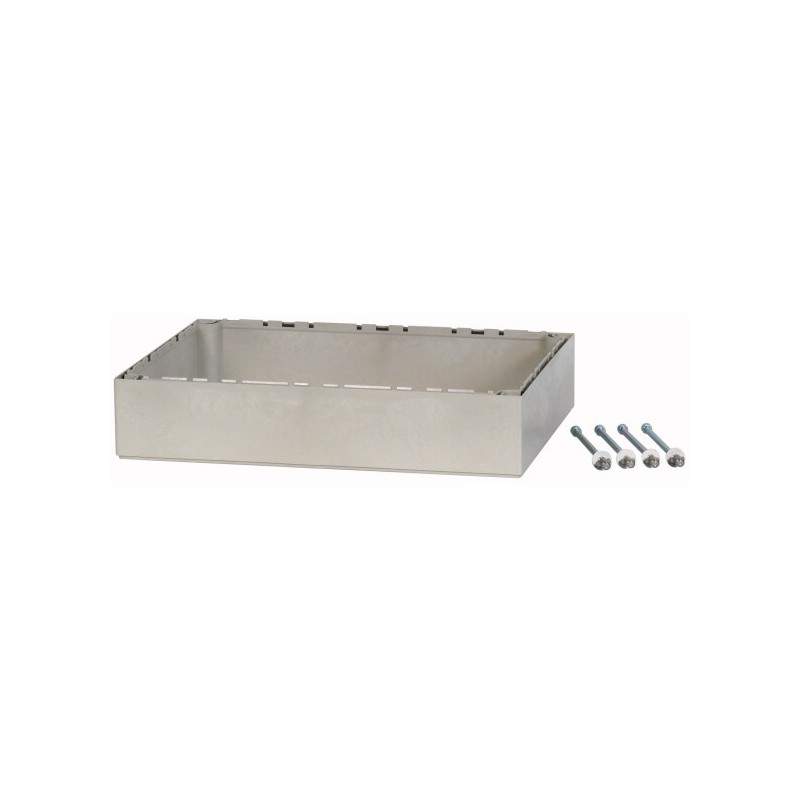

U-CI45-DR 110103 EATON MOELLER profundidade módulo CI Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

U-CI45-DR 110103 EATON MOELLER profundidade módulo CI

U-CI45-DR

110103

EATON - MOELLER

Disponível

Envio hoje

profundidade módulo CI

Mais detalhes


Armários Distribuição Caixas Involucros Quadros

Enclosures- EATON - MOELLER

CI-K insulated enclosures - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa


Dados técnicos para verificação de projeto

Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890

Individual gabinete para montagem em parede
PVCO27
Começando gabinete para montagem em parede
PVCO25
Médio gabinete para montagem em parede
PVCO24
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890

Individual gabinete para montagem em parede
PVCO54
Começando gabinete para montagem em parede
PVCO51
Médio gabinete para montagem em parede
PVCO49
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  960 °C; atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Não são relevantes para instalações interiores.
10.2.5 de Elevação
  30 kg por gabinete com estrutura de suporte e elevação de auxílio atendida; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2.6 impacto Mecânico
  IK10
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  IP65, com tampa
10.4 Folgas e distâncias
  É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
  Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
  É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  Ueu= 1000 V AC
10.9.3 tensão de resistência a impuso
  8 kV
10.9.4 Teste de caixas feitas de material isolante
  Atende a norma de produto.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
  Atende a norma de produto.

Datasheet - PDF

Título:Língua:Tamanho:Tipo:
pdf- Distance frame, for CI45 enclosure - EATON - U-CI45-DR - 110103English173 Kbytespdf- Distance frame, for CI45 enclosure - EATON - U-CI45-DR - 110103
