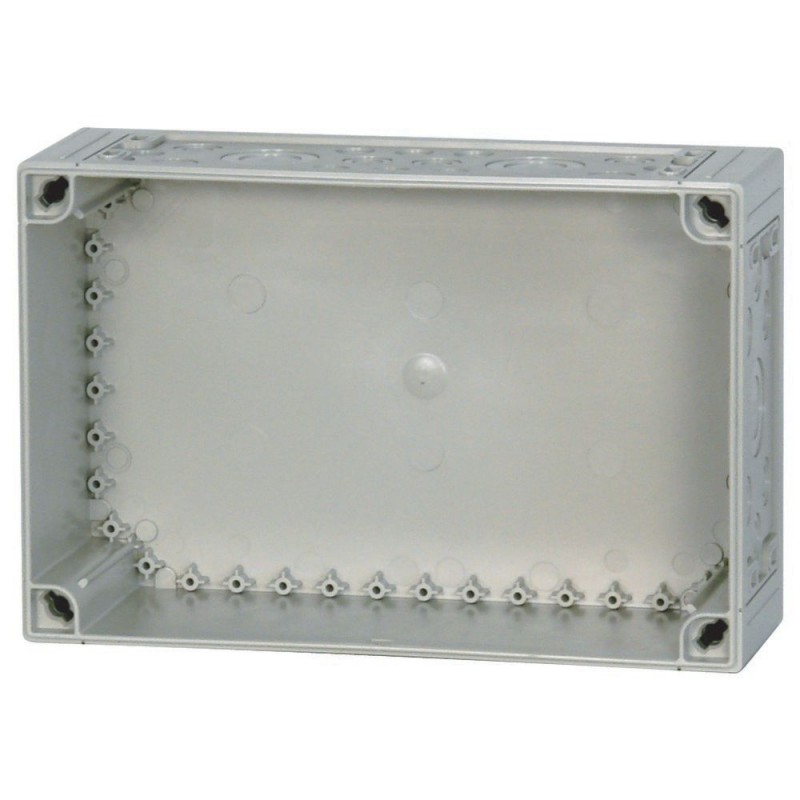

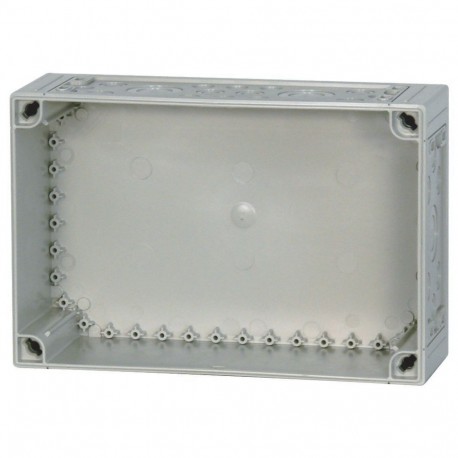

U-CI43E 064896 Y7-64896 EATON ELECTRIC Base, individual enclosure, HxWxD 250x375x120mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

U-CI43E 064896 Y7-64896 EATON ELECTRIC Base, individual enclosure, HxWxD 250x375x120mm

U-CI43E

064896

Y7-64896

EATON-MOELLER

Base, individual enclosure, HxWxD=250x375x120mm

Base da caixa individual CI HxLxP=250x375x120mm

Eaton xEnergy Safety Ci LV systems LV switchgear. Base, individual enclosure, HxWxD=250x375x120mm

Base de caixa única E, policarbonato característico do material, resistente a impactos, furos cegos métricos para entrada de cabos em todos os lados, furos, entradas de cabos superior e inferior, cada um = 2xM50/32 e 6xM25/16 e 8xM20, cada lado = 1xM50/32 e 6xM25/16, RAL 7035, montagem direta na parede possível sem acessórios adicionais

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Caixas vazias

Caixas de isolamento

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $107.10
Preço unitário: $107.10
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci empty enclosure base
Catalog Number
064896
EAN
4015080648963
Product Length/Depth
150 mm
Product Height
250 mm
Product Width
375 mm
Product Weight
1.316 kg
Compliances
RoHS conform
Certifications
EN 62208
EN 61439-2
Model Code
U-CI43E

Especificações do produto

Special features
Flanges ￫#024355Distance frame for CI45... ￫#110103Metric cable entry knockouts in all sidesFull-area knockouts in the sides
Type
Basic enclosureEnclosure basesxEnergy Safety Ci
Features
Cover with overpressure release
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
960 °C
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
10 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65, with cover
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Accessory/spare part type
Individual enclosure bottoms
Degree of protection
IK10
IP65
Other
Enclosure material
Plastic
Surface protection
Other
Circuit integrity
Other
Base type
Full-area knockouts
Unit type
Modular system
Built-in depth
200 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
19 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
17 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
18 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
38 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
34 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
36 W
Color
Gray
Cover/door model
Closed
Cover/door type
Optional
None
Number of openings (flange plates)
4
Plate thickness (cabinet)
6 mm
Plate thickness (cover/door)
6 mm
RAL-number
7035
Width in number of modular spacings
15
Cable entry type
2 x M50/32
Top and bottom
6 x M25/16
Transverse
8 x M20
1 x M50/32
Mounting method
Surface mounted (plaster)
Number of rows
0
Functions
Extension possible
Protection class
II
Number of modules
1
Internal depth
100 mm
Nominal current
1600 A
Number of conduit inlets
76
Suitable for
Outdoor use
Lightning protection

ETIM for 064896 Quadros de distribuição (EC000058)
Característica Valor
Método de montagem (EF000003) Montagem em superfície (gesso)
Tipo de cobertura (EF000339) Opcional
Tipo de tampa (EF009212) Fechado
Tipo de porta (EF004464) Nenhum
Tampa/porta transparente (EF006244) Não
Com fechadura (EF006306) Não
Corrente nominal (In) (EF008873) 1600 A
Altura (EF000040) 250 mm
Largura (EF000008) 375 mm
Profundidade (EF000049) 150 mm
Profundidade incorporada (EF000218) 200 mm
Profundidade interior (EF001131) 100 mm
Espessura do material do invólucro (EF009170) 6 mm
Espessura do material da porta/tampa (EF009171) 6 mm
Cor (EF000007) Cinzento
Número RAL (EF000116) 7035
Número de módulos (EF004427) 1
Quantidade de filas (EF000266) 0
Largura em número de módulos (EF002950) 15
Número de aberturas para placas de flange (EF009554) 4
Extensão possível (EF001088) Sim
Número de entradas de condutores (EF000437) 76
Material da caixa protetora (EF001596) Plástico
Tipo de acabamento (EF000139) Outro
Com tampa de montagem (EF000118) Não
Adequado para uso no exterior (EF003532) Sim
Adequado para proteção contra raios (EF007800) Sim
Grau de proteção (IP) (EF005474) IP65
Grau de proteção (NEMA) (EF011959) Outro
Classe de proteção de acordo com IEC 61140 (EF000004) II
Resistência ao impacto (IK) (EF004293) IK10
Integridade do circuito (EF001613) Outro
Tampa com libertação de sobrepressão (EF015940) Sim
