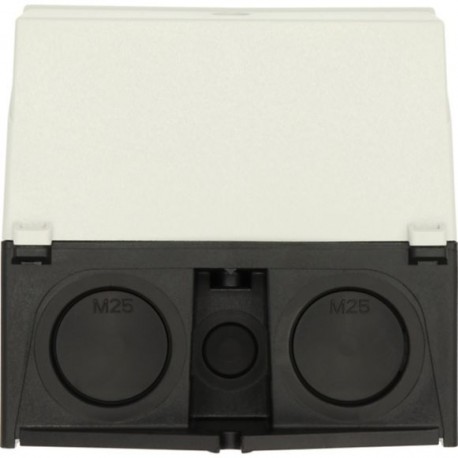

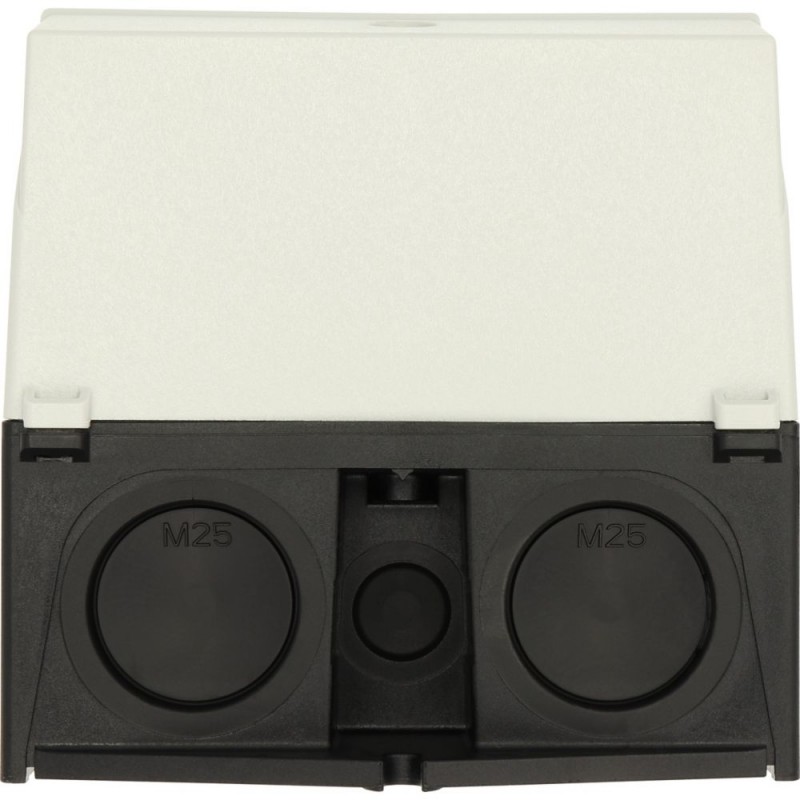

CI-K2-T3-4 225325 0001456519 EATON ELECTRIC Insulated enclosure, HxWxD 160x100x100mm, for T3-4
CI-K2-T3-4
225325
0001456519
EATON-MOELLER
Insulated enclosure, HxWxD=160x100x100mm, for T3-4
Caixa isolante de superfície; AxLxP=160x100x100 mm; IP65; Para T3-4
Invólucro isolado, AxLxP=160x100x100mm, para T3-4
Disjuntores de baixa tensão > Caixa vazia para aparamenta
Desconexões e Comutadores Cam
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Isolados de gabinete, Axlxp=160x100x100mm, para T3-4
Pequenas dimensões, grau de proteção IP65, reforçado com fibra de vidro de policarbonato, gabinete da base de dados de RAL 9005, preto/operador só RAL 7035, cinza claro, métrica de entrada do cabo de aberturas superior, inferior e na parte de trás da placa, push-através de cabo de entrada de diafragma, 2 tampas de protecção para proteger o push-através da membrana, luz indicadora de L-. pode ser montado em base de knock-out M20/M25, para T3-../Z, 3 – 4 unidades de contato
Programa de entrega
Função básica
isolado gabinete
Com push-através de cabo de entrada de diafragma.
Para uso com
T3-.../Z
Para uso com
3 - 4 unidades de contato
Informações sobre o equipamento fornecido
com um adicional de PE grampo
Grau de Proteção
IP65
Notas
A membrana pode ser empurrado através do cabo: cabo de alimentação principal = 12 - 16 mm, de controle de corrente do cabo = 8 mm
1 unidade = 2 contactos
1 unidade = 2 contactos
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
18.5 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+40 °C
Max. irradiava a dissipação de calor com montagem separada, ar ambiente, a temperatura de +20 °C
18.5 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / recinto Vazio para painéis (EC000712)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / caixa Vazia para dispositivos de chaveamento ([email protected] [AKN343014])
Material da carcaça
Plástico
Largura
100 mm
Altura
160 mm
Profundidade
100 mm
Com tampa transparente
Nenhum
Adequado para parada de emergência
Nenhum
Modelo
Montagem de superfície
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Outros
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; marcação CE
UL Arquivo Nº.
E54120
UL Controlo de Categoria Nenhuma.
MITW2
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-07
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP65; UL/CSA Tipo 1, 12
Dimensões
Datasheet - PDF
