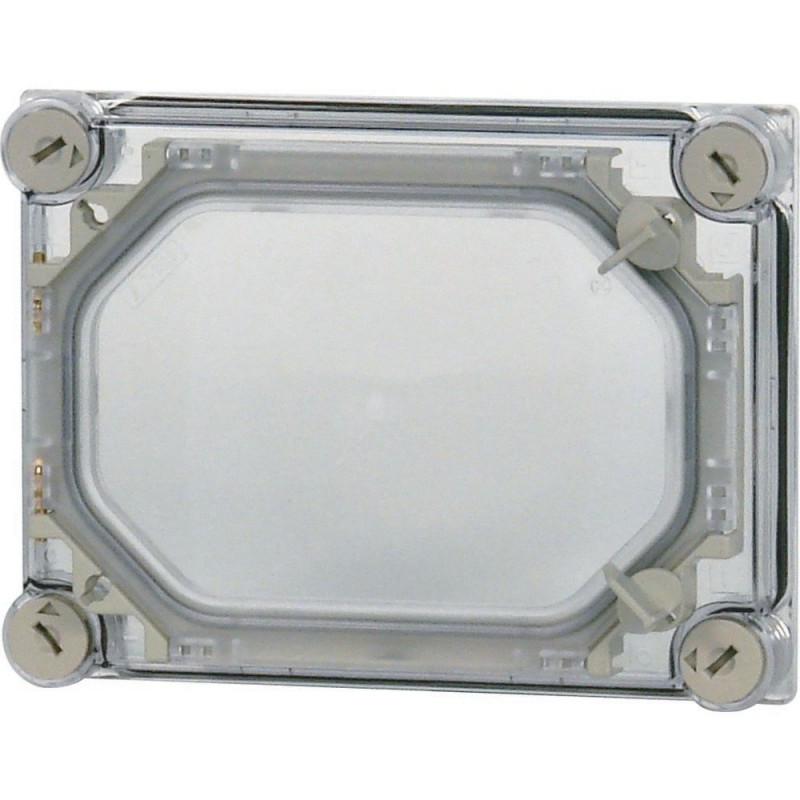

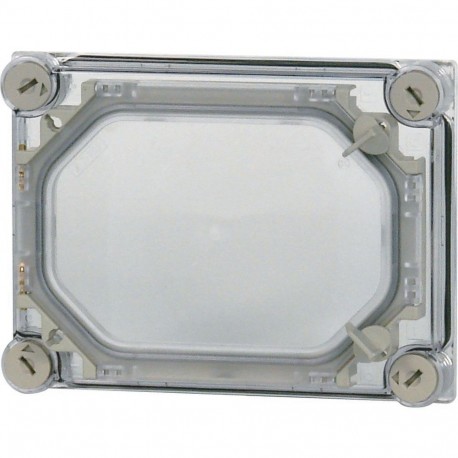

D125-CI23/T 072476 Y7-72476 EATON ELECTRIC Covers, +door, transparent, HxWxD 250x187.5x25mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

D125-CI23/T 072476 Y7-72476 EATON ELECTRIC Covers, +door, transparent, HxWxD 250x187.5x25mm

D125-CI23/T

072476

Y7-72476

EATON-MOELLER

Covers, +door, transparent, HxWxD=250x187.5x25mm

Tampas, +porta, transparente, AxLxP=250x187.5x25mm

Eaton xEnergy Safety Ci LV systems LV switchgear. Cap, + door, transparent smoky gray, HxWxD=250x187.5x25mm

Tampa transparente fumê com porta, grau de proteção IP65, fixadores de tampa patenteados com compensação de sobrepressão integrada, fechos de tampa seláveis, vedação de espuma contínua, profundidade de montagem com placa de montagem = 125 mm, pode ser usado para bases CI E, X e V, tipo de mecanismo de travamento da porta: operação manual

Mais detalhes


Sistemas de armários elétricos > Elemento de teto / chão (caixa/armário de controle)

Caixas de isolamento

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $163.10
Preço unitário: $163.10
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci empty enclosure cover with door
Catalog Number
072476
EAN
4015080724766
Product Length/Depth
82 mm
Product Height
250 mm
Product Width
188 mm
Product Weight
0.543 kg
Compliances
RoHS conform
Model Code
D125-CI23/T

Especificações do produto

Special features
Type
  • Basic enclosure
  • Enclosure cover
  • xEnergy Safety Ci
Accessory/spare part type
Enclosure cover with door
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
5 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65, with base unit
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Untreated
Used with
U-CI23…
Enclosure cover
Basic enclosure
xEnergy Safety Ci
Color
Other
Degree of protection
IP65
Unit type
Modular system
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
7 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
6 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
7 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
14 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
13 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
13 W
Mounting depth
125 mm
RAL-number
0
Suitable for enclosure building length/depth
0 mm
Suitable for enclosure building width
0 mm
Cover/door type
Transparent
Material
Plastic
Suitable for
Outdoor set-up
Functions
Basic enclosure

ETIM for 072476 Armários/Quadros elétricos (EC000744)
Característica Valor
Adequado para placas de cobertura (EF009584) Não
Adequado para tábuas de piso (EF009585) Não
Largura (EF000008) 188 mm
Altura (EF000040) 250 mm
Profundidade (EF000049) 82 mm
Adequado para largura da construção do armário (EF000326) 0 mm
Adequado para profundidade da construção do armário (EF000327) 0 mm
Material (EF002169) Plástico
Acabamento da superfície (EF006569) Sem tratamento
Cor (EF000007) Outro
Número RAL (EF000116) 0
Com remoção de ar (EF001161) Não
Adequado para instalação ao ar livre (EF005774) Sim
Com entrada de cabo (EF000325) Não
