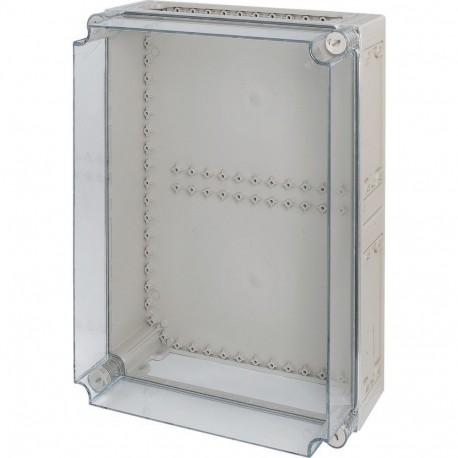

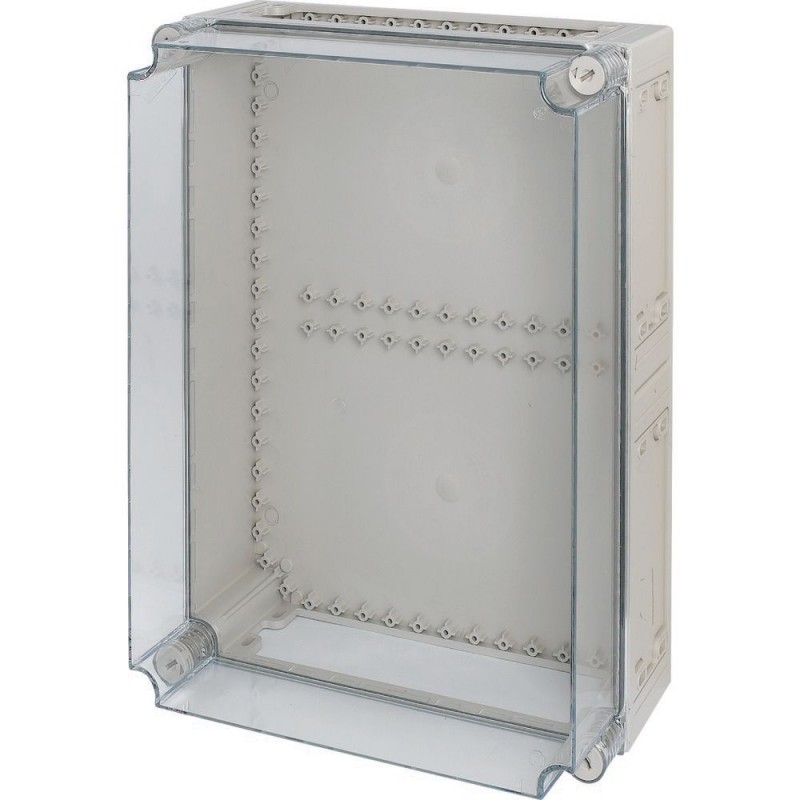

CI45-200 001896 Y7-1896 EATON ELECTRIC Insulated enclosure open above+below, HxWxD 500x375x225mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CI45-200 001896 Y7-1896 EATON ELECTRIC Insulated enclosure open above+below, HxWxD 500x375x225mm

CI45-200

001896

Y7-1896

EATON-MOELLER

Insulated enclosure open above+below, HxWxD=500x375x225mm

Caixa de material isolante aberta para cima e para baixo AxLxP=500x375x225mm

Eaton xEnergy Safety Ci LV systems LV switchgear. Insulated enclosure open above+below, HxWxD=500x375x225mm

Caixa básica para quadro de distribuição, característica de material de policarbonato, resistente a impactos, grau de proteção IP65, fixações de tampa patenteadas com compensação de sobrepressão integrada, placas laterais de invólucro fechadas, persiana de área total, superior e inferior abertos, fechos de tampa seláveis, RAL 7035, cinza (base), fumê transparente, (tampa), profundidade de instalação com placa de montagem = 200 mm, Tipo de capa: Fumado Transparente, Tipo de Base: Aberto Superior e Inferior

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Caixas vazias

Caixas de isolamento

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $331.45
Preço unitário: $331.45
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci empty enclosure insulated
Catalog Number
001896
EAN
4015080018964
Product Length/Depth
225 mm
Product Height
500 mm
Product Width
375 mm
Product Weight
3.828 kg
Compliances
RoHS conform
Certifications
EN 62208
EN 61439-2
Model Code
CI45-200

Especificações do produto

Special features
Housing prepared for distribution boardTwo sides closed, can be folded outtwo sides openSealable cover fastenersIntegrated pressure-relief mechanism for short-circuits
Type
Basic enclosurePanel enclosuresxEnergy Safety Ci
Features
UV resistance beneath protective shield
Cover with overpressure release
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Lower part: 960 °C / cover: 850 °C
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
30 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Resistant to corrosion
Creepage resistance
KB100, KC200 (cover, to IEC 60112)
KB160, KC175 (base, to IEC 60112)
Degree of protection
IK10
Other
IP65
Enclosure material
Plastic
Surface protection
Other
Chemical resistance
Not resistant to: alkalis, benzene
Partly resistant to: Acids > 10 %
Resistant against: acids < 10 %, mineral oil, alcohol, gasoline, greases, salt solutions
Circuit integrity
Other
Unit type
Single unit
Built-in depth
200 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
36 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
31 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
33 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
72 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
62 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
67 W
Color
Gray
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
Optional
Transparent
None
Number of openings (flange plates)
6
Plate thickness (cabinet)
6 mm
Plate thickness (cover/door)
6 mm
RAL-number
7035
Surface resistance (IEC 60093)
10 TΩ
Width in number of modular spacings
17
Ambient operating temperature details
-40 °C - 80 °C
Material
Glass-fibre reinforced polycarbonate (base)
Non-reinforced polycarbonate (cover)
Halogen free
Mounting method
Surface mounted (plaster)
Number of rows
0
Functions
Extension possible
Temperature resistance
Temperature resistant: 80 °C (gasket)
Temperature resistant: 85 °C (enclosure bolt)
Temperature resistant: -40 °C - 120 °C (enclosure)
Flammability characteristics (UL)
V1 (base) (UL94)
V2 (cover) (UL94)
Protection class
II
Number of modules
1
Surface treatment
Resistant to corrosion
Internal depth
200 mm
Mounting depth with mounting plate
200 mm
Nominal current
1600 A
Number of conduit inlets
104
Suitable for
Outdoor use
Lightning protection
Saline spray resistance
IEC 60068-2-11

ETIM for 001896 Quadros de distribuição (EC000058)
Característica Valor
Método de montagem (EF000003) Montagem em superfície (gesso)
Tipo de cobertura (EF000339) Opcional
Tipo de tampa (EF009212) Fechado
Tipo de porta (EF004464) Nenhum
Tampa/porta transparente (EF006244) Sim
Com fechadura (EF006306) Não
Corrente nominal (In) (EF008873) 1600 A
Altura (EF000040) 500 mm
Largura (EF000008) 375 mm
Profundidade (EF000049) 225 mm
Profundidade incorporada (EF000218) 200 mm
Profundidade interior (EF001131) 200 mm
Espessura do material do invólucro (EF009170) 6 mm
Espessura do material da porta/tampa (EF009171) 6 mm
Cor (EF000007) Cinzento
Número RAL (EF000116) 7035
Número de módulos (EF004427) 1
Quantidade de filas (EF000266) 0
Largura em número de módulos (EF002950) 17
Número de aberturas para placas de flange (EF009554) 6
Extensão possível (EF001088) Sim
Número de entradas de condutores (EF000437) 104
Material da caixa protetora (EF001596) Plástico
Tipo de acabamento (EF000139) Outro
Com tampa de montagem (EF000118) Não
Adequado para uso no exterior (EF003532) Sim
Adequado para proteção contra raios (EF007800) Sim
Grau de proteção (IP) (EF005474) Outro
Grau de proteção (NEMA) (EF011959) Outro
Classe de proteção de acordo com IEC 61140 (EF000004) II
Resistência ao impacto (IK) (EF004293) IK10
Integridade do circuito (EF001613) Outro
Tampa com libertação de sobrepressão (EF015940) Sim
