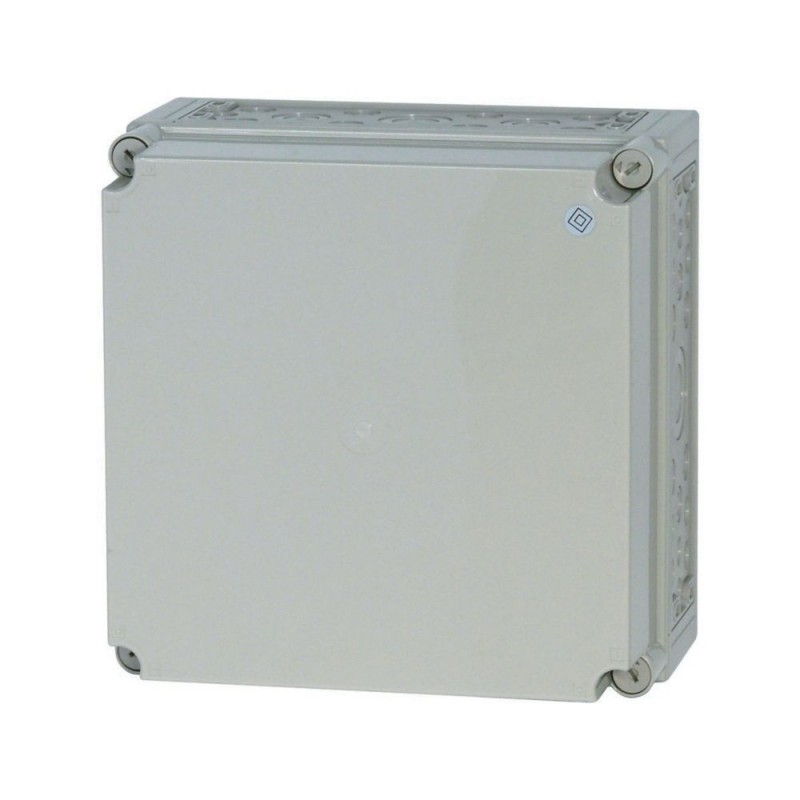

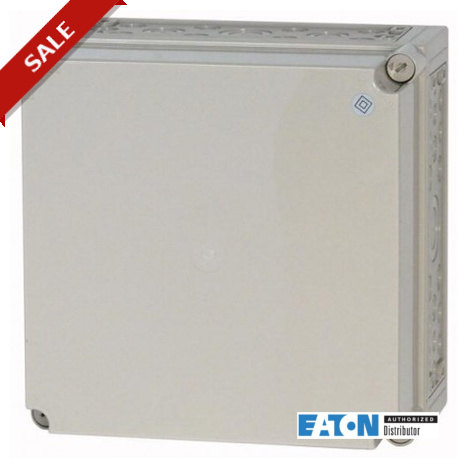

CI44E-200-RAL7032 090159 EATON ELECTRIC Insulated enclosure, +knockouts, RAL7032, HxWxD 375x375x225mm
CI44E-200-RAL7032
090159
EATON-MOELLER
Insulated enclosure, +knockouts, RAL7032, HxWxD=375x375x225mm
Caixa de material isolante; Com Pretaladros métricos; RAL7032; HxWxD=375x375x225mm
Caixa básica individual, característica de policarbonato do material, resistente a impactos, grau de proteção IP65, fechos de cobertura patenteados com compensação de sobrepressão integrada, com orifícios métricos de entrada de cabos em todas as paredes laterais, entradas de cabos superior e inferior, cada um = 1xM50/32 e 2xM40/25 e 8xM25/16 e 2xM20, cada lado = 1xM63/40 e 6xM25/16 e 10xM20 e 2xM16, cintas de fixação para fixação na parede, fechos de tampa seláveis, furos cegos de área total nas laterais podem ser convertidos em um armário de quadro de distribuição batendo nas paredes laterais., RAL 7032, cinza seixo (base), RAL 7032, cinza seixo (tampa), profundidade de montagem com placa de montagem = 200 mm, tipo de tampa: Não transparente, tipo de seção inferior: A tampa cega é opcionalmente instalada pelo usuário com fechadura de cilindro DVZ...-CI.
Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Caixas vazias
Caixas de isolamento
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲Dimensões | mm | ||
| E | |||
| Geral | |||
Normas | IEC/EN 60529 EN 50262 DIN 43656 DIN 43660 PT 60439-4 para CI...X gabinetes individuais com combinado de distribuição de placas de Ci gabinetes de até 680 A. Pode, assim, ser utilizado para a tomada de combinações e como componente para a construção do site de quadros de distribuição. | ||
Climáticas revisão de texto | Calor úmido, constante, IEC 60068-2-78 Calor úmido, cíclico, IEC 60068-2-30 | ||
Temperatura ambiente | °C | -40 - +80 | |
Grau de Proteção | IP65 | ||
A perda de energia | |||
Max. irradiava a dissipação de calor com montagem separada, ar ambiente, a temperatura de +20 °C | W | 72 | |
Max. irradiava a dissipação de calor no quadro de distribuição combinação VDE 0660 Parte 500 | W | 54 | |
Notas | Ao calcular a dissipação de calor, a relação quadrática da corrente nominal fator de diversidade deve ser considerada. Pv= Eu2x R Pvvx um2 Se não houver dados disponíveis sobre a carga relações do indivíduo circuitos, fator de diversidade nominal é selecionado conformidade com VDE 0660 Parte 500. | ||
técnicas adicionais de dados para UL/CSA - dispositivos aprovados | consulte UL-Arquivo de relatório Não. E54120 | ||
Operacional e em condições ambientais, VDE 0660 Parte 500 | |||
Cor | |||
Base | RAL 7032, seixo cinza | ||
Habitação corpo | Transparente, incolor ou RAL 7032, seixo cinza | ||
| As características do Material | |||
Material | reforçado com fibra de vidro de policarbonato (base) não-reforçado policarbonato (cover) Livre de halogênio | ||
Tratamento de superfície | Resistente à corrosão | ||
Cor | RAL 7032, seixo de cinza (base) RAL 7032, seixo de cinza (cover) | ||
Cor | |||
Base | RAL 7032, seixo cinza | ||
Habitação corpo | Transparente, incolor ou RAL 7032, seixo cinza | ||
| Propriedades do Material | |||
Elétrica | |||
Faixa de resistência | KB160, KC175 (base, IEC 60112) KB100, KC200 (capa, IEC 60112) | ||
Resistência da superfície IEC 60093 | 13 | 1 | |
Força dieléctrica IEC 60243-1 | kV/mm | 30 | |
Térmica | |||
Temperatura resistente | -40 °C - 120 °C (gabinete) 85 °C (gabinete do parafuso) 80 °C (junta) | ||
Mecânica | |||
Resistência ao impacto | IK10 de acordo com a EN 50102 | ||
Capacidade de carga | kg/m2 | 20 | |
Resistência química | |||
Resistente a produtos químicos | Resistente contra: Ácidos < 10 %, óleo mineral, álcool, gasolina, graxas, soluções salinas Parcialmente resistente para: Ácidos > 10 % Não é resistente a: álcalis, benzeno | ||
Atmosférica | |||
Salina de pulverização | IEC 60068-2-11 | ||
Resistência aos raios UV | Abaixo do escudo protetor | ||
O consumo de água com a norma DIN EN ISO 62 | % | 0.29 | |
Características de inflamabilidade | |||
Classificação de inflamabilidade de acordo com UL94 | V1 (base) V2 (cover) | ||
Dados técnicos para verificação de projeto | |||
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 31 |
Começando gabinete para montagem em parede | PV | CO | 29 |
Médio gabinete para montagem em parede | PV | CO | 27 |
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890 | |||
Individual gabinete para montagem em parede | PV | CO | 62 |
Começando gabinete para montagem em parede | PV | CO | 57 |
Médio gabinete para montagem em parede | PV | CO | 53 |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Parte inferior: 960 °C / tampa: 850 °C; atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Não são relevantes para instalações interiores. | ||
10.2.5 de Elevação | 20 kg por gabinete com estrutura de suporte e elevação de auxílio atendida; montado e fixado conforme as últimas aplicável o folheto de instruções. | ||
10.2.6 impacto Mecânico | IK10 | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | IP65 | ||
10.4 Folgas e distâncias | É o painel construtor de responsabilidade. | ||
10.5 Proteção contra choque elétrico | Classe de protecção 2, portanto, não aplicável. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | É o painel construtor de responsabilidade. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | Ueu= 1000 V AC | ||
10.9.3 tensão de resistência a impuso | 8 kV | ||
10.9.4 Teste de caixas feitas de material isolante | Atende a norma de produto. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | Atende a norma de produto. |
| Característica | Valor |
|---|---|
| Tampa/porta transparente (EF006244) | Não |
| Com fechadura (EF006306) | Não |
| Altura (EF000040) | 375 mm |
| Largura (EF000008) | 375 mm |
| Profundidade (EF000049) | 225 mm |
| Profundidade incorporada (EF000218) | 200 mm |
| Número RAL (EF000116) | 7032 |
| Extensão possível (EF001088) | Sim |
| Material da caixa protetora (EF001596) | Plástico |
| Com tampa de montagem (EF000118) | Não |
| Adequado para uso no exterior (EF003532) | Sim |
| Adequado para proteção contra raios (EF007800) | Sim |
| Grau de proteção (IP) (EF005474) | IP65 |
| Tampa com libertação de sobrepressão (EF015940) | Não |
