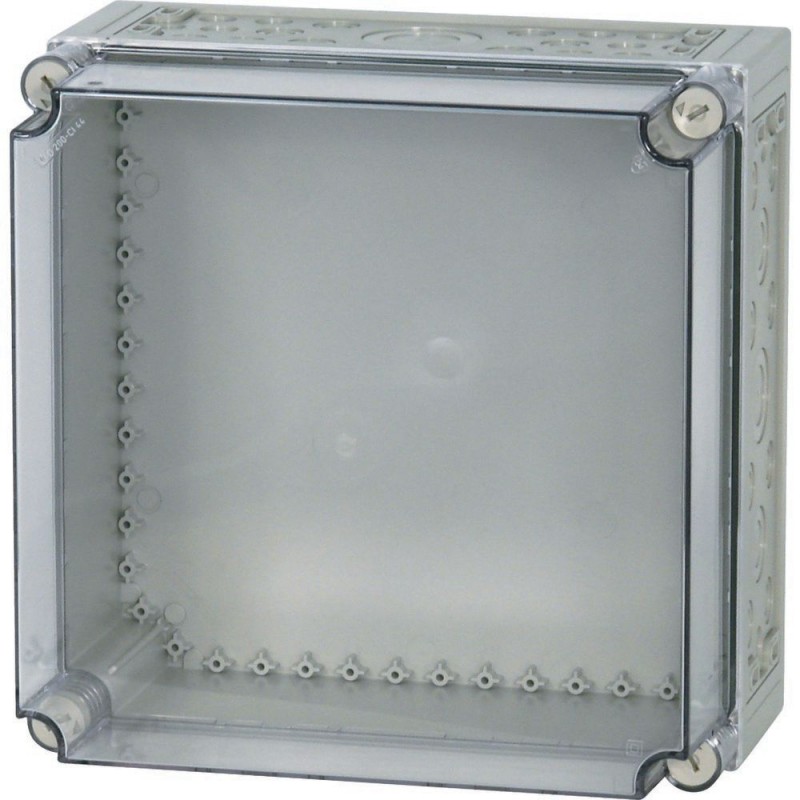

CI44E-200 036182 Y7-36182 EATON ELECTRIC Insulated enclosure, +knockouts, HxWxD 375x375x225mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CI44E-200 036182 Y7-36182 EATON ELECTRIC Insulated enclosure, +knockouts, HxWxD 375x375x225mm

CI44E-200

036182

Y7-36182

EATON-MOELLER

Insulated enclosure, +knockouts, HxWxD=375x375x225mm

Caixa de isolamento com pré-brocas métricas HxLxP=375x375x225mm

Eaton xEnergy Safety Ci LV systems LV switchgear. Insulated enclosure, +knockouts, HxWxD=375x375x225mm

Caixa básica individual, característica de policarbonato do material, resistente a impactos, grau de proteção IP65, fechos de cobertura patenteados com compensação de sobrepressão integrada, com orifícios métricos de entrada de cabos em todas as paredes laterais, entradas de cabos superior e inferior, cada um = 1xM50/32 e 2xM40/25 e 8xM25/16 e 2xM20, cada lado = 1xM63/40 e 6xM25/16 e 10xM20 e 2xM16, cintas de fixação para montagem na parede, fechos de tampa seláveis, furos cegos de área total nas laterais podem ser convertidos em um armário de quadro de distribuição batendo nas paredes laterais., RAL 7035, cinza (base), fumê transparente, (tampa), profundidade de montagem com placa de montagem = 200 mm, tipo de tampa: fumê transparente, Tipo de base: A tampa de corte é opcionalmente instalada pelo usuário com fechadura de cilindro DVZ...-CI.

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Caixas vazias

Caixas de isolamento

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $291.76
Preço unitário: $291.76
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci empty enclosure insulated
Catalog Number
036182
EAN
4015080361824
Product Length/Depth
225 mm
Product Height
375 mm
Product Width
375 mm
Product Weight
3.36 kg
Compliances
RoHS conform
Certifications
EN 62208
EN 61439-2
Model Code
CI44E-200

Especificações do produto

Special features
With metric knockouts in all sides of the enclosureInclude fixing straps for wall mountingSealable cover fastenersFull-area knockouts in the sidescan be converted to a distribution board enclosureIntegrated pressure-relief mechanism for short-circuits
Type
Basic enclosureIndividual enclosuresxEnergy Safety Ci
Features
UV resistance beneath protective shield
Cover with overpressure release
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Lower part: 960 °C / cover: 850 °C
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
20 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Surface finishing
Resistant to corrosion
Used with
Eaton Switching and protection devices
Degree of protection
IK10
Other
IP65
Enclosure material
Plastic
Surface protection
Other
Chemical resistance
Not resistant to: alkalis, benzene
Partly resistant to: Acids > 10 %
Resistant against: acids < 10 %, mineral oil, alcohol, gasoline, greases, salt solutions
Circuit integrity
Other
Unit type
Single unit
Built-in depth
200 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
31 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
27 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
29 W
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
62 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
53 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
57 W
Color
Light gray (RAL 7035, base)
Gray
Transparent, smoky gray (cover)
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
None
Optional
Number of openings (flange plates)
4
Plate thickness (cabinet)
6 mm
Plate thickness (cover/door)
6 mm
RAL-number
7035
Width in number of modular spacings
15
Ambient operating temperature details
-40 °C - 80 °C
Material
Non-reinforced polycarbonate (cover)
Glass-fibre reinforced polycarbonate (base)
Halogen free
Mounting method
Surface mounted (plaster)
Number of rows
0
Functions
Extension possible
Temperature resistance
Temperature resistant: 85 °C (enclosure bolt)
Temperature resistant: 80 °C (gasket)
Temperature resistant: -40 °C - 120 °C (enclosure)
Flammability characteristics (UL)
V1 (base) (UL94)
V2 (cover) (UL94)
Protection class
II
Number of modules
1
Surface treatment
Resistant to corrosion
Internal depth
200 mm
Mounting depth with mounting plate
200 mm
Nominal current
1600 A
Number of conduit inlets
100
Suitable for
Outdoor use
Lightning protection
Saline spray resistance
IEC 60068-2-11

ETIM for 036182 Quadros de distribuição (EC000058)
Característica Valor
Método de montagem (EF000003) Montagem em superfície (gesso)
Tipo de cobertura (EF000339) Nenhum
Tipo de tampa (EF009212) Fechado
Tipo de porta (EF004464) Nenhum
Tampa/porta transparente (EF006244) Sim
Com fechadura (EF006306) Não
Corrente nominal (In) (EF008873) 1600 A
Altura (EF000040) 375 mm
Largura (EF000008) 375 mm
Profundidade (EF000049) 225 mm
Profundidade incorporada (EF000218) 200 mm
Profundidade interior (EF001131) 200 mm
Espessura do material do invólucro (EF009170) 6 mm
Espessura do material da porta/tampa (EF009171) 6 mm
Cor (EF000007) Cinzento
Número RAL (EF000116) 7035
Número de módulos (EF004427) 1
Quantidade de filas (EF000266) 0
Largura em número de módulos (EF002950) 15
Número de aberturas para placas de flange (EF009554) 4
Extensão possível (EF001088) Sim
Número de entradas de condutores (EF000437) 100
Material da caixa protetora (EF001596) Plástico
Tipo de acabamento (EF000139) Outro
Com tampa de montagem (EF000118) Não
Adequado para uso no exterior (EF003532) Sim
Adequado para proteção contra raios (EF007800) Sim
Grau de proteção (IP) (EF005474) Outro
Grau de proteção (NEMA) (EF011959) Outro
Classe de proteção de acordo com IEC 61140 (EF000004) II
Resistência ao impacto (IK) (EF004293) IK10
Integridade do circuito (EF001613) Outro
Tampa com libertação de sobrepressão (EF015940) Sim
