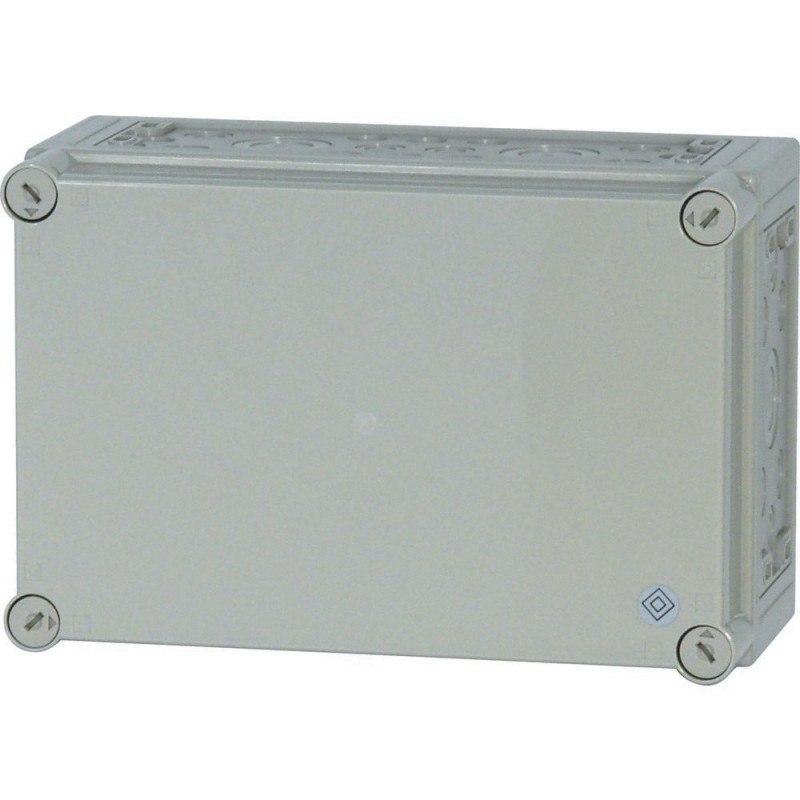

CI43E-150-RAL7032 090155 2502334 EATON ELECTRIC Insulated enclosure, +knockouts, RAL7032, HxWxD 250x375x175mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CI43E-150-RAL7032 090155 2502334 EATON ELECTRIC Insulated enclosure, +knockouts, RAL7032, HxWxD 250x375x175mm

CI43E-150-RAL7032

090155

2502334

EATON-MOELLER

Insulated enclosure, +knockouts, RAL7032, HxWxD=250x375x175mm

Mais detalhes


Caixas de isolamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Isolados de gabinete, +nocautes, RAL7032, Axlxp=250x375x175mm
Individuais básicos de gabinete, característico do material de policarbonato, resistente a impacto, grau de proteção IP65, patenteado tampa fixadores integrado com sobrepressão de compensação, com métrica de entrada do cabo de aberturas em todas as paredes laterais, as entradas de cabos superior e inferior, cada=2xM50/32 e 6xM25/16 e 8xM20, uma de cada lado=1xM50/32 e 6xM25/16, a fixação de cintas para fixação na parede, selado, tampa de fixadores, área total de aberturas de ambos os lados pode ser convertido para um quadro de distribuição recinto por, derrubando as paredes laterais., RAL 7032, seixo de cinza (base), RAL 7032, seixo de cinza (capa), profundidade de montagem com placa de montagem=150 mm, tipo de capa: não-transparente, seção inferior do tipo: knockout cobertura é opcional montado pelo usuário, com fechadura de cilindro DVZ...-CI.

Programa de entrega

Dimensões
320N123
A gama de produtos
xEnergy Segurança Ci
Função básica
Básica gabinetes
Função do produto
Gabinetes individuais
Única unidade/unidade Completa
Única unidade
Normas
EN 62208
PT 61439-2
Grau de Proteção
IP65
Descrição
Com métrica nocautes em todos os lados da caixa
Inclui cintas de fixação para montagem em parede
Selado, tampa de fixadores
Área total de aberturas de ambos os lados
pode ser convertido para um quadro de distribuição de gabinete
Cor
RAL 7032, seixo de cinza (base)
RAL 7032, seixo de cinza (cover)
Largura
375 mm
Altura
250 mm
Profundidade
175 mm
Profundidade de montagem com placa de montagem
150 mm
Profundidade de montagem para montagem em trilho 7,5 mm de altura
142.5 mm
Profundidade de montagem para a montagem do trilho de 15 mm de altura
135 mm
Gabinete de profundidade
Legenda para o gráfico
Dimensões a partir do alto:
Profundidade de montagem com placa de montagem
Profundidade de montagem para montagem em trilho 7,5 mm de altura
Profundidade de montagem para a montagem do trilho de 15 mm de altura
Gabinete de profundidade
Gabinete de profundidade
320N122
Para uso com
Eaton de Comutação e equipamentos de proteção
Notas
C

2 x M50/20

6 x M25/16

8 x M20

D

1 x M50/32

6 x M25/16

Dados técnicos

Geral
Normas
EN 62208
PT 61439-2
Temperatura ambiente
-40 - +80 °C
Grau de Proteção
IP65
As características do Material
Material
reforçado com fibra de vidro de policarbonato (base)
não-reforçado policarbonato (cover)
Livre de halogênio
Tratamento de superfície
Resistente à corrosão
Propriedades do Material
TérmicaTemperatura resistente
-40 °C - 120 °C (gabinete)
85 °C (gabinete do parafuso)
80 °C (junta)
Resistência químicaResistente a produtos químicos
Resistente contra: Ácidos < 10 %, óleo mineral, álcool, gasolina, graxas, soluções salinas
Parcialmente resistente para: Ácidos > 10 %
Não é resistente a: álcalis, benzeno
AtmosféricaSalina de pulverização
IEC 60068-2-11
AtmosféricaResistência aos raios UV
Abaixo do escudo protetor
Características de inflamabilidadeClassificação de inflamabilidade de acordo com UL94
V1 (base)
V2 (cover)

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
22 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
21 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
20 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
44 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
42 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
40 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Parte inferior: 960 °C / tampa: 850 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
10 kg por gabinete com estrutura de suporte e elevação de auxílio atendida; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP65
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 1000 V AC
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
8 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Quadros de distribuição (EG000023) / Vazio de gabinete (EC000058)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Vazio de gabinete (pequeno quadro de distribuição) ([email protected] [ACN385011])
Método de montagem
Montagem em superfície (gesso)
Tipo da capa
Cobertura
Modelo da capa
Fechado
Tipo da porta
Nenhum
Tampa transparente/porta
Nenhum
Com bloqueio
Nenhum
Corrente Nominal (In)
1600
Altura
250 mm
Largura
375 mm
Profundidade
175 mm
Construído-em profundidade
150 mm
Profundidade interna
150 mm
Espessura da placa de armário
6 mm
Espessura da placa de porta/tampa
6 mm
Cor
Cinza
RAL-número
Sete mil, trinta e dois
Número de módulos
Um
Número de linhas
Zero
Largura em número de modular espaçamentos
Quinze
Número de vagas para placas de flange
Quatro
Com possibilidade de ampliação
Sim
Número de entradas do eletroduto de
Setenta e seis
Material da carcaça
Plástico
Superfície de proteção
Outros
Com placa de montagem
Nenhum
Adequado para uso ao ar livre
Sim
Adequado para proteção contra raios
Sim
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Outros
Classe de proteção
II
Força de impacto
IK10
A integridade do circuito
Outros

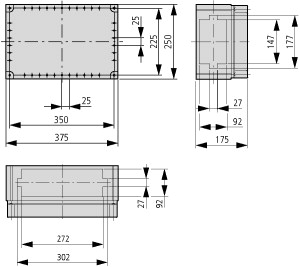

Dimensões

320X178
