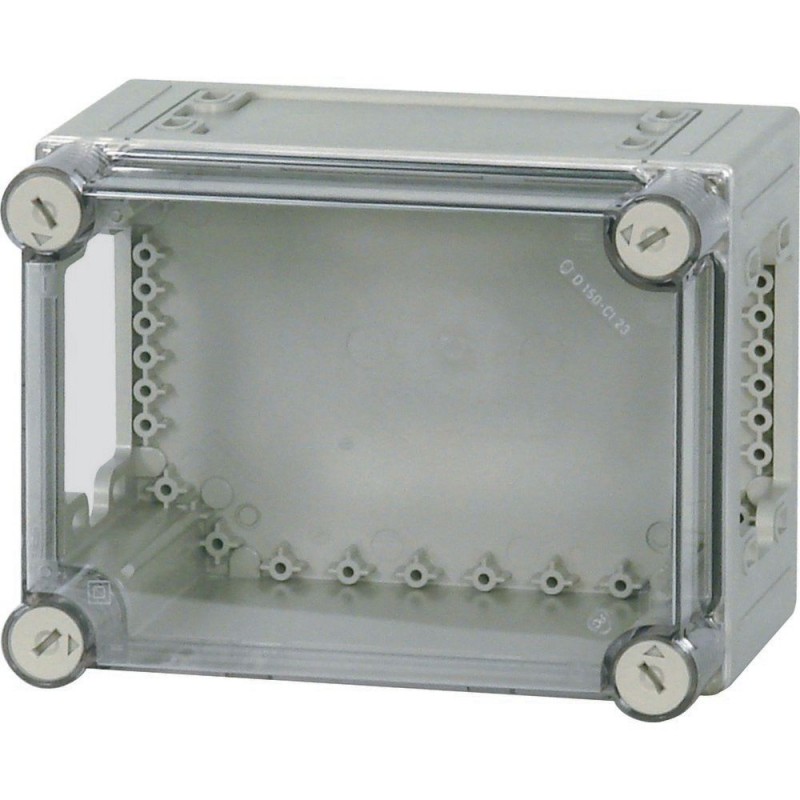

CI23-150 012781 EATON MOELLER Insulated enclosure, top+bottom open, HxWxD 250x187.5x175mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CI23-150 012781 EATON MOELLER Insulated enclosure, top+bottom open, HxWxD 250x187.5x175mm

CI23-150

012781

EATON - MOELLER

Disponível

Envio hoje

Insulated enclosure, top+bottom open, HxWxD=250x187.5x175mm

Mais detalhes


Armários Distribuição Caixas Involucros Quadros

Enclosures- EATON - MOELLER

CI insulated enclosures - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+69,10 €
3+65,96 €
5+64,81 €
7+64,15 €
9+63,70 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
Dimensões
 mm
Geral
Normas
  IEC/EN 60529
EN 50262
DIN 43656
DIN 43660
PT 60439-4 para CI...X gabinetes individuais com combinado de distribuição de placas de Ci gabinetes de até 680 A.
Pode, assim, ser utilizado para a tomada de combinações e como componente para a construção do site de quadros de distribuição.
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
 °C-40 - +80
Temperatura ambiente

Valor médio ao longo de 24 horas
 °C35
Valores-limite de
 °C
Temperatura ambiente valor-limite min.
 °C-5
Temperatura do ar ambiente, os valores-limite max.
 °C40
Grau de Proteção
  IP65
Tipo de protecção
  IP65 (Gabinete)
IP65 (KST cabo entradas a partir de baixo)
IP64 (KST as entradas de cabos de cima)
IP00 (Cabo de entrada aberto)
A perda de energia

Max. irradiava a dissipação de calor com montagem separada, ar ambiente, a temperatura de +20 °C
 W36
Max. irradiava a dissipação de calor no quadro de distribuição combinação VDE 0660 Parte 500
 W25
Notas
  Ao calcular a dissipação de calor, a relação quadrática da corrente nominal fator de diversidade deve ser considerada.
Pv= Eu2x R
Pvna de navx um2
Se não houver dados disponíveis sobre a carga relações do indivíduo circuitos, fator de diversidade nominal é selecionado conformidade com VDE 0660 Parte 500.
técnicas adicionais de dados para UL/CSA - dispositivos aprovados
  consulte UL-Arquivo de relatório Não. E54120
Componentes
  Conjunto de comutadores componentes são testados. Eles estão disponíveis individualmente para a auto-montagem de painéis de distribuição de instalações, quadros de distribuição e painéis de controle.
Dispositivos que podem ser instalados
  Os valores de referência indicados na tabela aplicam-se aos elementos básicos do quadro de distribuição. Na medida dispositivos, terminais etc. instalado em gabinetes estão em causa, as suas próprias e específicas, dados técnicos e os valores nominais de aplicar.
Normas

ATT - Tipo Testado Assembléias
  IEC/EN 60439-1, VDE 0660 Parte 500
De baixa tensão fusíveis
  IEC/EN 60269, VDE 0636
Tipo de teste
  VDE 0660 Parte 500, IEC/EN 60439-1
De fuga e as distâncias
  III/3 IEC/EN 60439-1
Características de inflamabilidade - Brilho haste de teste
  VDE 0304 Parte 3 nível IIb, nível IIb IEC 60707
Regulamento para a resistência ao fogo testes de produtos elétricos, seus módulos e componentes, teste do fio do fulgor
  VDE 0471 Parte 2
Operacional e em condições ambientais, VDE 0660 Parte 500

Temperatura ambiente

Valor médio ao longo de 24 horas
 °C35
Valores-limite de
 °Cna de na
Interior de instalação

Umidade relativa
  90 % (a 20°C)
50% (40°C)
Altitude
 mMax. 2000
Tipo de protecção
  IP65 (Gabinete)
IP65 (KST cabo entradas a partir de baixo)
IP64 (KST as entradas de cabos de cima)
IP00 (Cabo de entrada aberto)
Montagem de grade
 mm25 (DIN 43660)
Cor

Base
  RAL 7032, seixo cinza
Habitação corpo
  Transparente, incolor ou RAL 7032, seixo cinza

  CI...-NA: tampa Transparente, opaco
Acabamento da superfície
  Galvanizado
Passivado
As características do Material
Material
  reforçado com fibra de vidro de policarbonato (base)
não-reforçado policarbonato (cover)
Livre de halogênio
Acabamento da superfície
  Galvanizado
Passivado
Cor
  RAL 7032, seixo de cinza (base)
transparente, opaco (cover)
Cor

Base
  RAL 7032, seixo cinza
Habitação corpo
  Transparente, incolor ou RAL 7032, seixo cinza
Propriedades do Material
Elétrica

Faixa de resistência
  KB160, KC175 (base, IEC 60112)
KB100, KC200 (capa, IEC 60112)
Resistência da superfície IEC 60093
 na de na131
Força dieléctrica IEC 60243-1
 kV/mm30
Térmica

Temperatura resistente
  -40 °C - 120 °C (gabinete)
85 °C (gabinete do parafuso)
80 °C (junta)
Mecânica

Resistência ao impacto
  IK10 de acordo com a EN 50102
Capacidade de carga
 kg/m25
Resistência química

Resistente a produtos químicos
  Resistente contra: Ácidos < 10 %, óleo mineral, álcool, gasolina, graxas, soluções salinas
Parcialmente resistente para: Ácidos > 10 %
Não é resistente a: álcalis, benzeno
Atmosférica

Salina de pulverização
  IEC 60068-2-11
Resistência aos raios UV
  Abaixo do escudo protetor
O consumo de água com a norma DIN EN ISO 62
 %0.29
Características de inflamabilidade

Classificação de inflamabilidade de acordo com UL94
  V1 (base)
V2 (cover)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus, calculada de acordo com a IEC 60890

Individual gabinete para montagem em parede
PVCO13
Começando gabinete para montagem em parede
PVCO12
Médio gabinete para montagem em parede
PVCO11
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus, calculada de acordo com a IEC 60890

Individual gabinete para montagem em parede
PVCO26
Começando gabinete para montagem em parede
PVCO24
Médio gabinete para montagem em parede
PVCO22
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Parte inferior: 960 °C / tampa: 850 °C; atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Não são relevantes para instalações interiores.
10.2.5 de Elevação
  5 kg por gabinete com estrutura de suporte e elevação de auxílio atendida; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2.6 impacto Mecânico
  IK10
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  IP65
10.4 Folgas e distâncias
  É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
  Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
  É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  Ueu= 1000 V AC
10.9.3 tensão de resistência a impuso
  8 kV
10.9.4 Teste de caixas feitas de material isolante
  Atende a norma de produto.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
  Atende a norma de produto.
Dimensões
>>

Datasheet - PDF

Title:Language:Size:Type:
pdf- Insulated enclosure, topbottom open, HxWxD250x187.5x175mm - EATON - CI23-150 - 12781English256 Kbytespdf- Insulated enclosure, topbottom open, HxWxD250x187.5x175mm - EATON - CI23-150 - 12781
