> >>AE/I44E/T 061937 TBA3.1 ELECTRIC MCB enclosure, +door, 3x15space units, HxWxD 375x375x150mm
Produto anterior Próximo produto

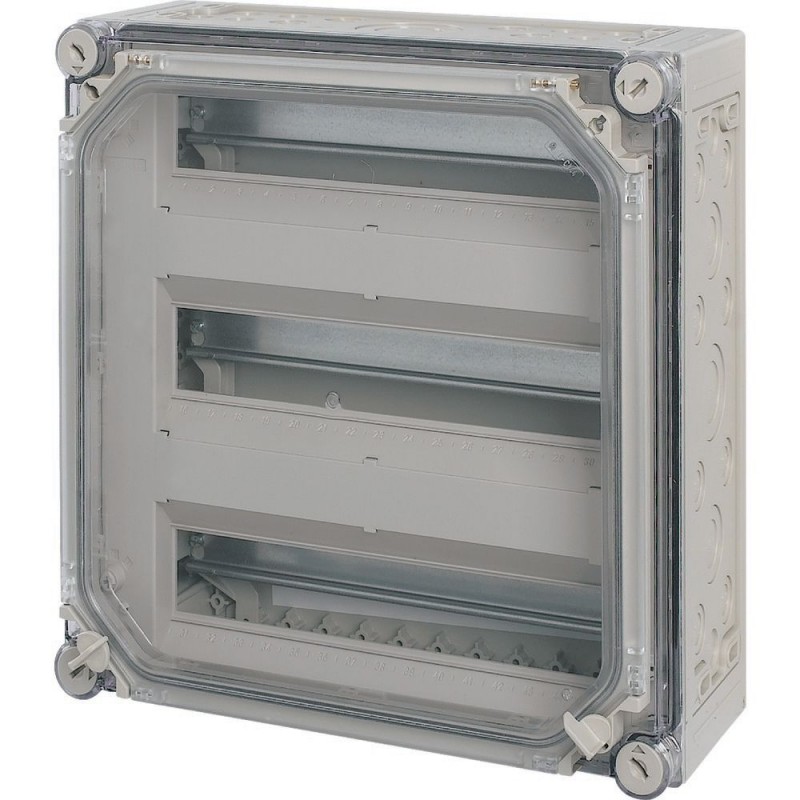

AE/I44E/T 061937 TBA3.1 EATON ELECTRIC MCB enclosure, +door, 3x15space units, HxWxD 375x375x150mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AE/I44E/T 061937 TBA3.1 EATON ELECTRIC MCB enclosure, +door, 3x15space units, HxWxD 375x375x150mm

AE/I44E/T

061937

TBA3.1

EATON-MOELLER

MCB enclosure, +door, 3x15space units, HxWxD=375x375x150mm

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas de isolamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $655.80
Preço unitário: $655.80

Quantidade Preço
1+$655.80
2+$655.81
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


MCB gabinete, +porta, 3x15space unidades, Axlxp=375x375x150mm
MCB individual armário com porta, característico do material de policarbonato, resistente a impacto, grau de proteção IP65, métrica de entrada do cabo de aberturas em todos os lados, para a montagem de dispositivos com o tamanho da moldura 1 DIN 43880, transparente fumado cubra com fechos rápidos, transparente fumado porta para o acesso do operador para dispositivos montados, para montagem em trilhos para o snap-montagem de dispositivos de supressão de faixa para não utilizados, locais de montagem, de proteção do sudário, com inscrição da etiqueta, incluindo o espaço da unidade/N bares, fixação de cintas para fixação na parede, selado, tampa de fixadores, número de unidades de espaço=45, espaço de unidade e N-terminais de contagem x cross-section=cada 4x(6-35)mm2 e 20x(1-4)mm2, tipo de capa: transparente fumê, tipo de porta: transparente fumê

Programa de entrega

Dimensões
460N083
A gama de produtos
xEnergy Segurança Ci
Função básica
Preparado gabinetes
Função do produto
MCB gabinetes individuais
Acessórios
MCB gabinetes individuais
Única unidade/unidade Completa
Dispositivo autônomo
Normas
EN 62208
PT 61439-2
Descrição
Métrica de entrada do cabo de aberturas em todos os lados
Carcaças para e.g. incorporado em dispositivos MCB, RCD, RCBO, AFDD
Transparente porta para o acesso do operador para dispositivos equipados
Metal de montagem em trilho para ajustar em dispositivos
1 x de Supressão de faixa para não utilizados, locais de montagem
Proteção do sudário, com inscrição da etiqueta
PE/N combi-plug-in de terminais
Fixação de cintas para fixação na parede
Selado, tampa de fixadores
Grau de Proteção
IP65
Largura
375 mm
Altura
375 mm
Profundidade
150 mm
Modular de espaçamento (espaço unidades)
45 Número
PE e N terminais, quantidade x de seção transversal
Em cada 3 x (2.5 - 25)
Em cada 21 x (0.5 - 4) mmDois
Modelo
Tipo Da Porta
Transparente
Notas
E

1 x M50/32

2 x M40/25

8 x M25/16

2 x M20
F

1 x M63/40

6 x M25/16

10 x M20

2 x M16

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
25 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
24 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
23 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
51 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Começando gabinete para montagem em parede [PV]
48 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Médio gabinete para montagem em parede [PV]
45 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Parte inferior: 960 °C / tampa: 850 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
20 kg por gabinete com estrutura de suporte e elevação de auxílio atendida; montado e fixado conforme as últimas aplicável o folheto de instruções.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK10
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP65
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 1000 V AC
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
8 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387011])
Método de montagem
Montagem em superfície (gesso)
Número de linhas
Três
Largura em número de modular espaçamentos
Quinze
Tipo da capa
Porta
Modelo da capa
Fechado
Tampa transparente/porta
Sim
Material da carcaça
Plástico
Altura
375 mm
Largura
375 mm
Profundidade
150 mm
Construído-em profundidade
100 mm
Profundidade interna
150 mm
Trilho DIN
Sim
Com placa de montagem
Nenhum
Com possibilidade de ampliação
Nenhum
EMC-versão
Nenhum
Cor
Cinza
RAL-número
Sete mil, trinta e cinco
Grau de proteção (IP)
IP65
Com bloqueio
Nenhum
Tipo de fechamento
Outros

Dimensões

450X003
