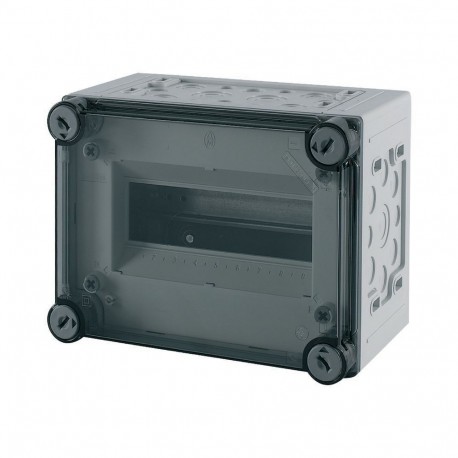

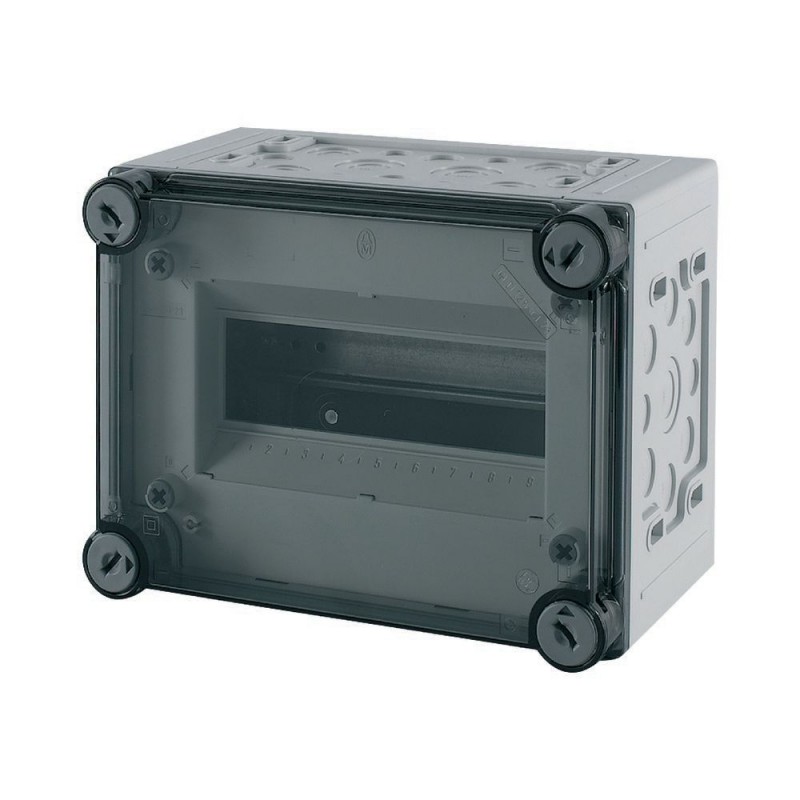

AE/I23E 029766 Y7-29766 EATON ELECTRIC MCB enclosure, 9HP, HxWxD 250x187.5x150mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AE/I23E 029766 Y7-29766 EATON ELECTRIC MCB enclosure, 9HP, HxWxD 250x187.5x150mm

AE/I23E

029766

Y7-29766

EATON-MOELLER

MCB enclosure, 9HP, HxWxD=250x187.5x150mm

Gabinete MCB, 9HP, AxLxP=250x187.5x150mm

Eaton xEnergy Safety Ci LV systems LV switchgear. MCB enclosure, 9HP, HxWxD=250x187.5x150mm

Caixa única MCB, policarbonato característico do material, resistente a impactos, grau de proteção IP65, furos cegos métricos de entrada de cabos em todos os lados, para montagem de dispositivos com tamanho de estrutura 1 de acordo com DIN 43880, tampa fumê transparente com liberação rápida, porta fumê transparente para acesso do operador aos dispositivos instalados, calhas de montagem para montagem de encaixe de dispositivos, réguas cegas para locais de montagem não utilizados, tampa de proteção com etiqueta de inscrição, incluindo unidade espacial/barras N, cintas de fixação para montagem na parede, fechos de tampa seláveis, número de unidades espaciais = 9, unidade espacial e contagem de terminais N x secção transversal = cada 2x(6-16)mm² e 7x(1-4)mm², Tipo de capa: Fumado Transparente, Tipo de porta: Sem

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas de isolamento

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $130.37
Preço unitário: $130.37
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci MCB enclosure
Catalog Number
029766
EAN
4015080297666
Product Length/Depth
150 mm
Product Height
250 mm
Product Width
188 mm
Product Weight
1.764 kg
Compliances
RoHS conform
Certifications
EN 62208
EN 61439-2
Model Code
AE/I23E

Especificações do produto

Special features
Type
  • MCB individual enclosures
  • Prepared enclosure
  • xEnergy Safety Ci
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Lower part: 960 °C / cover: 850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
5 kg per enclosure with support frame and lifting aid met; assembled and secured as per the latest applicable instruction leaflet.
10.2.6 Mechanical impact
IK10
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP65
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 1000 V AC
10.9.3 Impulse withstand voltage
8 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
Enclosure material
Plastic
Accessory/spare part type
MCB individual enclosures
Built-in height
0 mm
Built-in width
0 mm
Unit type
Stand-alone device
Built-in depth
100 mm
Heat diss. ambient 35°C delta T:20°C wall mount individ. encl. top (IEC 60890)
13 W
Heat diss. ambient 35°C delta T: 20°C wall mount middle encl. top (IEC 60890)
11 W
Heat diss. ambient 35°C delta T:20°C wall mount starting encl. top (IEC 60890)
12 W
Closure type
Other
Cover/door color
Transparent
Cover/door model
Closed
Cover/door type
Door
Transparent
Single
RAL-number
7035
Width in number of modular spacings
9
Color
Gray
Number of rows
1
Number of module space units (total)
9
Degree of protection
IP65
Number and capacity of terminal (PE and N)
On each 7 x (0.5 - 4 mm²)
On each 1 x (2.5 - 25 mm²)
Functions
Prepared enclosure
Mounting method
Surface mounted (plaster)
DIN-rail
Heat diss. ambient 35°C delta T:35°C wall mount individ. encl. top (IEC 60890)
26 W
Heat diss. ambient 35°C delta T: 35°C wall mount middle encl. top (IEC 60890)
23 W
Heat diss. ambient 35°C delta T:35°C wall mount starting encl. top (IEC 60890)
24 W
Internal depth
150 mm

ETIM for 029766 Quadros de distribuição (EC000214)
Característica Valor
Método de montagem (EF000003) Montagem em superfície (gesso)
Quantidade de filas (EF000266) 1
Largura em número de módulos (EF002950) 9
Tipo de cobertura (EF000339) Porta
Tipo de tampa (EF009212) Fechado
Tipo de porta (EF004464) EV000426
Tampa/porta transparente (EF006244) Sim
Porta para passagem de sinal (EF015941) Não
Com fechadura (EF006306) Não
Tipo de fecho (EF004462) Outro
Material da caixa protetora (EF001596) Plástico
Profundidade incorporada (EF000218) 100 mm
Altura embutida (EF000332) 0 mm
Largura para embutir (EF000846) 0 mm
Profundidade interior (EF001131) 150 mm
Borne de terra (EF015776) Não
Borne de neutro (EF015777) Não
Calha DIN (EF001134) Sim
Com tampa de montagem (EF000118) Não
Extensão possível (EF001088) Não
Versão EMC (EF001062) Não
Cor (EF000007) Cinzento
Número RAL (EF000116) 7035
Grau de proteção (IP) (EF005474) IP65
Altura (EF000040) 250 mm
Largura (EF000008) 188 mm
Profundidade (EF000049) 150 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AE/I23E Y7-29766 029766 ES_000239.pdf 2 Mbytes AE/I23E Y7-29766 029766 ES_000239.pdf
