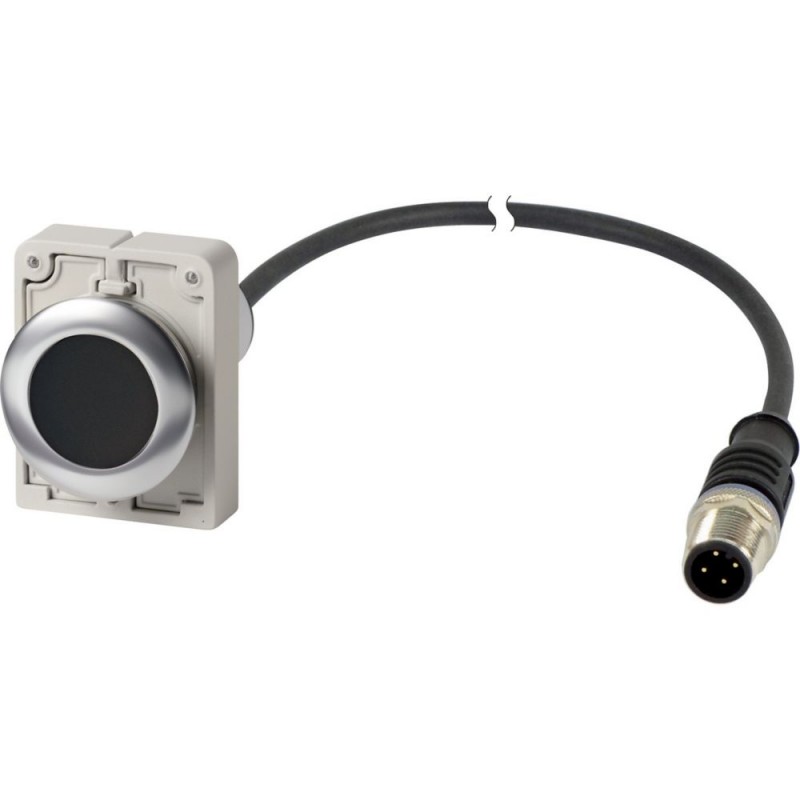

C30C-FDR-S-K01-P5 185994 Y7-185994 EATON ELECTRIC Botão Compacto Flush 30 mm Interlock Red NC M12 Conector
C30C-FDR-S-K01-P5
185994
Y7-185994
EATON-MOELLER
Botão Compacto Flush 30 mm Interlock Red NC M12 Conector
Eaton C30 Pushbutton, flat, maintained, 1 N/C, black, Cable (black) with M12A plug, 4 pole, 1 m, Bezel: chrome
Botão de pressão, solução compacta RMQ, unidade completa, design: plano, mantido, Tipo de conexão: Cabo (preto) com plugue M12A, 4 polos, comprimento do cabo: 1 m, placa de botão: preto, placa de botão em branco, nome: nenhum, grau de proteção: IP66, IP67, IP69K (frente), IP65 (traseira), moldura de metal, conexão com SmartWire-DT: Não, contatos N/A = normalmente fechado: 1 NC, Notas de contatos: = função de segurança, por abertura positiva de acordo com IEC/EN 60947-5-1, deslocamento do atuador e força de atuação de acordo com DIN EN 60947-5-1, K.5.4.1: mm 4,65, curso máximo: mm 5,7, força mínima para abertura positiva: N 15, abertura positiva (ZW): sim, Normas: IEC/EN 60947-5-1, VDE 0660
Aparelhos elétricos de baixa tensão > Tecla, dispositivo completo
Auxiliares de controle e sinalização
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲General specifications
| Product Name | Eaton Moeller® series C30 Pushbutton |
| Catalog Number | 185994 |
| EAN | 4015081814954 |
| Product Length/Depth | 1060 mm |
| Product Height | 46 mm |
| Product Width | 36 mm |
| Product Weight | 0.076 kg |
| Certifications | IEC/EN 60947-5-1 VDE 0660 CSA Class No.: 321103 CSA File No.: 165628 UL 508 CSA-C22.2 No. 14-18 and No. 94.2-15 CE marking UL Category Control No.: NKCR UL File No.: E29184 UL CSA |
| Catalog Notes | Contacts with safety function, by positive opening to IEC/EN 60947-5-1 |
| Model Code | C30C-FDR-S-K01-P5 |
Especificações do produto
| Type | Pushbutton actuator |
| Actuator color | Black |
| Features | Positive opening |
| Actuator function | Maintained Switching function latching |
| Electric connection type | Other |
| Fitted with: | Front ring |
| Operating frequency | 3600 Operations/h |
| Pollution degree | 3 |
| Climatic proofing | Damp heat, cyclic, to IEC 60068-2-30 Damp heat, constant, to IEC 60068-2-78 |
| Connection to SmartWire-DT | No |
| Rated impulse withstand voltage (Uimp) | 800 V AC |
| Bezel color | Chrome |
| Cable material | PUR |
| Actuating force | 5 N |
| Actuator diameter | 29.7 mm |
| Actuator travel and actuation force (DIN EN 60947-5-1) | 4.65 mm |
| Ambient operating temperature - max | 70 °C |
| Ambient operating temperature - min | -25 °C |
| Force for positive opening - min | 15 N |
| Knob travel | 5.7 mm |
| Number of command positions | 1 |
| Number of contacts (change-over contacts) | 0 |
| Number of contacts (normally closed contacts) | 1 |
| Number of contacts (normally open contacts) | 0 |
| Bezel material | Metal |
| Design | Flat M12A |
| Mounting position | As required |
| Rated conditional short-circuit current (Iq) | 1 kA |
| Connection type | Cable (black) with M12A plug, 4 pole |
| Cable length | 1 m |
| Overvoltage category | III |
| Control circuit reliability | 1 failure per 900,000 switching operations statistically determined, at 17 V DC/7 mA: N/C contact) |
| Degree of protection | NEMA Other IP67/IP69K |
| Inscription | Blank |
| Front element type | Flat |
| Lens type | Round |
| Shock resistance | 30 g, Mechanical, Shock duration 11 ms |
| Lifespan, mechanical | 1,000,000 Operations (AC operated) |
| Short-circuit protection rating | Max. 4 A gG/gL, Fuse, Contacts |
| Opening diameter | 30.5 mm |
| Rated insulation voltage (Ui) | 30 V |
| Rated operational current (Ie) at AC-15, 24 V | 4 A |
| Rated operational current (Ie) at DC-13, 24 V | 3 A |
| Product category | RMQ compact solution |
| Ambient storage temperature - max | 80 °C |
| Ambient storage temperature - min | -30 °C |
| Tightening torque | 1 Nm, Plug 2 Nm, Threaded ring |
| Característica | Valor |
|---|---|
| Número de posições de comando (EF001372) | 1 |
| Tipo de botão (EF001546) | Plano |
| Cor do botão (EF000190) | Preto |
| Transparente (EF006243) | Não |
| Forma de lente (EF006253) | Redondo |
| Diâmetro do furo (intervalo) (EF000079) | 30.5 mm |
| Largura da abertura (EF004565) | 0 mm |
| Altura da abertura (EF004778) | 0 mm |
| Adequado para iluminação (EF001142) | Não |
| Função de comutação de encaixe (EF007447) | Sim |
| Retorno por mola/tátil (EF001407) | Não |
| Tensão de alimentação da lâmpada (EF006522) | 0 V |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como contato normalmente fechado (EF008255) | 1 |
| Número de contatos como inversores (EF008257) | 0 |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Com anel frontal (EF006014) | Sim |
| Material do anel frontal (EF005972) | Metal |
| Cor do anel frontal (EF002429) | Crómio |
| Grau de proteção (IP) (EF005474) | IP67/IP69 |
| Grau de proteção (NEMA) (EF011959) | Outro |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| C30C-FDR-S-K01-P5 Y7-185994 185994 PT_186007.pdf | 2 Mbytes |
|
