Botão, plano, mantido, 1 N/A, cabo (preto) com extremidade inacabada, 4 polos, 3,5 m, verde, em branco, moldura metálica

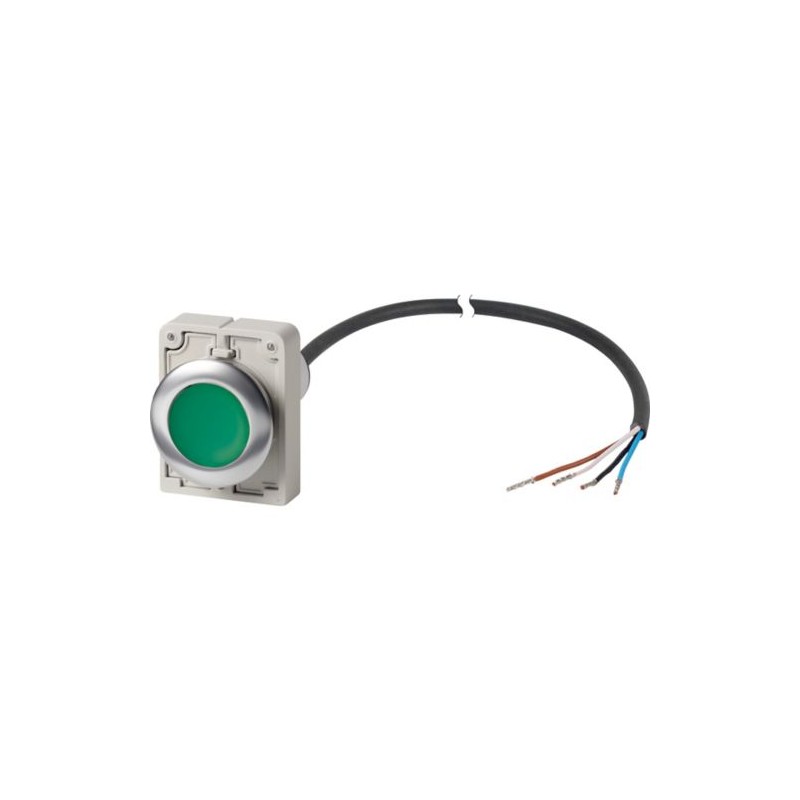

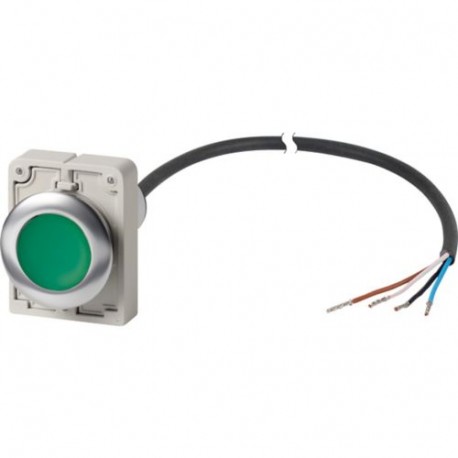

Botão de pressão, solução compacta RMQ, unidade completa, design: plano, mantido, Tipo de conexão: Cabo (preto) com extremidade não terminada, 4 polos, comprimento do cabo: 3,5 m, placa de botão: verde, placa de botão em branco, nome: nenhum, grau de proteção: IP66, IP67, IP69K (frente), IP65 (traseira), moldura de metal, conexão com SmartWire-DT: Não, N/O = Normalmente aberto: 1 N/O, Normas: IEC/EN 60947-5-1, VDE 0660
Programa de entrega
Gama de produtos
Solução compacta RMQ
Função básica
Aperte os atuadores de botão
Diâmetro do orifício de montagem [⌀]
30,5 mm
Unidade única/unidade completa
Unidade completa
Tipo de conexão
Cabo (preto) com extremidade não terminada, 4 polos
Grau de Proteção
IP66, IP67, IP69 (front-end)
IP65 (na parte de trás)
Anel frontal
Moldura metálica
Conectando-se ao SmartWire-DT
Não
N/O = Normalmente aberto
1 N/O
Contato de viagem■ = Contato fechado□ = Contato aberto
Dados técnicos
Padrões
IEC/EN 60947-5-1
VDE 0660
Frequência operacional [Operações/h]
≦ 3600
Aperto de torque Anel rosqueado
2 Nm
Teste climático
Calor úmido e constante para IEC 60068-2-78
Calor úmido e cíclico para IEC 60068-2-30
Grau de Proteção
IP66, IP67, IP69 (front-end)
IP65 (na parte de trás)
Temperatura ambienteabrir
-25 - +70 °C
Temperatura ambientearmazenamento
- -30 - + 80 °C
Posição de montagem
Conforme necessário
Resistência a choques mecânicos, duração do choque de 11 ms
> 30 g
Tensão nominal de resistência ao pulso [Uduende]
800 VAC
Tensão de isolamento nominal [Ueu]
30 V
Categoria/grau de contaminação
III/3
Confiabilidade do circuito de controleEm 17 V DC/7 mA [Hfá]
N/O: 1 falha para cada 17 × 106operações de comutação, determinadas estatisticamente
Dispositivo de proteção de curto-circuito max.Fusível [gG/gL]
4 A
Corrente de curto-circuito condicional nominal [IQ]
1 kA
Corrente operacional classificada [Iecstasy]AC-1524 V [Iecstasy]
4 A
Corrente operacional classificada [Iecstasy]DC-1324 V [Iecstasy]
3 A
projetar
Extremidade do cabo aberto
Característica do material
Pur
Verificação de design de acordo com iEC/EN 61439
Temperatura ambiente de funcionamento mínima.
-25 °C
Temperatura ambiente operacional máxima.
+70 °C
Dados técnicos ETIM 7.0
Componentes industriais de baixa tensão (EG000017) / Botão de pressão, completo (EC001028)
Engenharia elétrica, automação, engenharia de controle de processos / Tecnologia de interruptor de baixa tensão / Dispositivo de comando e alarme / Atuador de botão, unidade completa (
[email protected] [AKF046014])
Número de posições de comando
1
Lente tipo construção
redondo
Adequado para iluminação
Não
Engate de função de comutação
sim
Lâmpada de tensão de alimentação
0 V
Número de contatos como contato normalmente aberto
1
Número de contatos como um contato normalmente fechado
0
Número de contatos como contato de alteração
0
Tipo de conexão elétrica
outro
Anel frontal material
metal
Anel dianteiro colorido
Cromo
Grau de Proteção (IP)
outro
Grau de Proteção (NEMA)
outro
Aprovações
Padrões de produtos
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 nºs 14-18 e 94.2-15; Marcação CE
Número do arquivo UL.
E29184
Controle de categoria UL No.
NKCR
Certificação norte-americana
Listado pela UL, certificado pelo CSA
