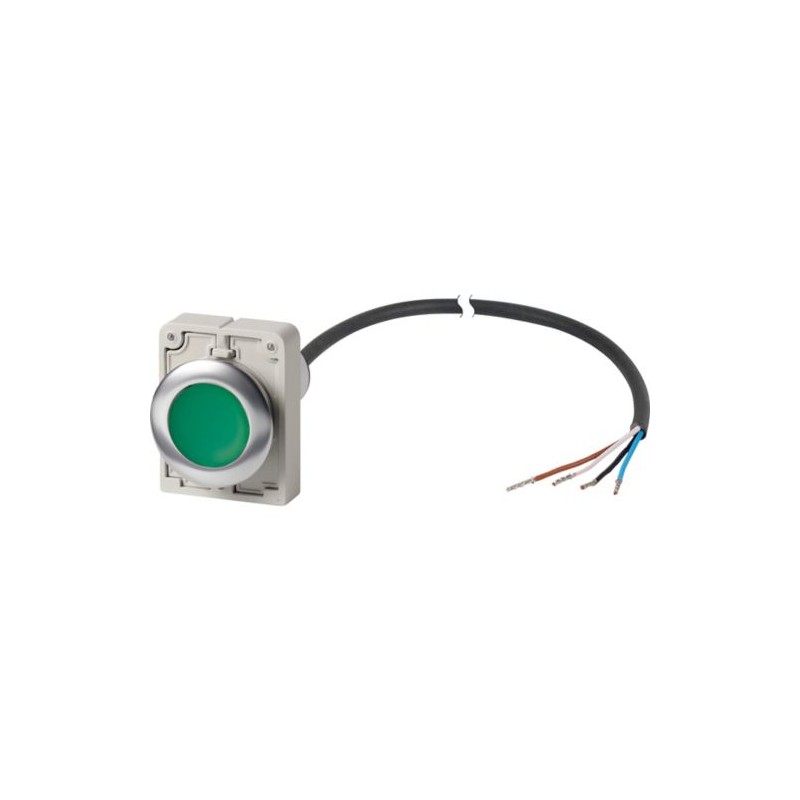

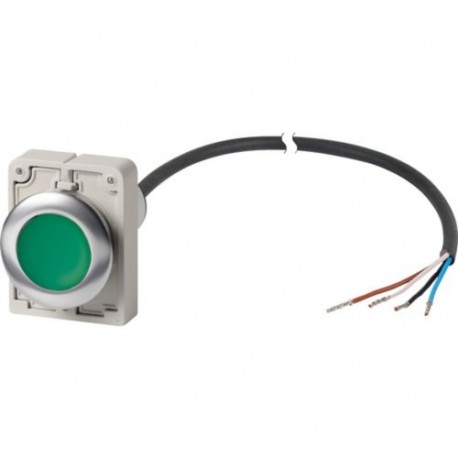

C30C-FDR-G-K10-P62 186059 Y7-186059 EATON ELECTRIC Botão Compacto Flush 30 mm Intertravado Cabo NC Preto 1m Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

C30C-FDR-G-K10-P62 186059 Y7-186059 EATON ELECTRIC Botão Compacto Flush 30 mm Intertravado Cabo NC Preto 1m

C30C-FDR-G-K10-P62

186059

Y7-186059

EATON-MOELLER

Botão Compacto Flush 30 mm Intertravado Cabo NC Preto 1m

Botão, plano, mantido, 1 N/A, Cabo (preto) com extremidade inacabada, 4 polos, 1 m, verde, branco, Moldura metálica

Push Button, RMQ Compact Solution, Unidade Completa, Design: Plano, Mantido, Tipo de Conexão: Cabo (Preto) com Extremidade Não Terminada, 4 Polos, Comprimento do Cabo: 1 m, Placa de Botão: Verde, Placa de Botão em Branco, Nome: Nenhum, Grau de Proteção: IP66, IP67, IP69K (Frontal), IP65 (Traseira), Moldura de Metal, Conexão com SmartWire-DT: Não, N/O = Normalmente Aberto: 1 N/A, Normas: IEC/EN 60947-5-1, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Tecla, dispositivo completo

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $59.70
Preço unitário: $59.70
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Botão, plano, mantido, 1 N/A, Cabo (preto) com extremidade inacabada, 4 polos, 1 m, verde, branco, Moldura metálica
Push Button, RMQ Compact Solution, Unidade Completa, Design: Plano, Mantido, Tipo de Conexão: Cabo (Preto) com Extremidade Não Terminada, 4 Polos, Comprimento do Cabo: 1 m, Placa de Botão: Verde, Placa de Botão em Branco, Nome: Nenhum, Grau de Proteção: IP66, IP67, IP69K (Frontal), IP65 (Traseira), Moldura de Metal, Conexão com SmartWire-DT: Não, N/O = Normalmente Aberto: 1 N/A, Normas: IEC/EN 60947-5-1, VDE 0660

Programa de entrega

Gama de produtos
Solução compacta RMQ
Função básica
Aperte os atuadores de botão
Diâmetro do orifício de montagem [⌀]
30,5 mm
Unidade única/unidade completa
Unidade completa
projetar
plano
Mantido
Tipo de conexão
Cabo (preto) com extremidade não terminada, 4 polos
Comprimento do cabo
N 2
Placa de botão
placa de botão
verde
Placa de botão
116C059
espaço branco
nome
nenhum
Grau de Proteção
IP66, IP67, IP69 (front-end)
IP65 (na parte de trás)
Anel frontal
Moldura metálica
Conectando-se ao SmartWire-DT
Não
Contatos
N/O = Normalmente aberto
1 N/O
Sequência de contato
1160SWI-67
Contato de viagem■ = Contato fechado□ = Contato aberto
Diagrama de contato
1160DIA-9

Dados técnicos

Geral
Padrões
IEC/EN 60947-5-1
VDE 0660
Frequência operacional [Operações/h]
≦ 3600
Força de atuação
≦ 5 n
Aperto de torque Anel rosqueado
2 Nm
Teste climático
Calor úmido e constante para IEC 60068-2-78
Calor úmido e cíclico para IEC 60068-2-30
Grau de Proteção
IP66, IP67, IP69 (front-end)
IP65 (na parte de trás)
Temperatura ambienteabrir
-25 - +70 °C
Temperatura ambientearmazenamento
- -30 - + 80 °C
Posição de montagem
Conforme necessário
Resistência a choques mecânicos, duração do choque de 11 ms
> 30 g
Contatos
Tensão nominal de resistência ao pulso [Uduende]
800 VAC
Tensão de isolamento nominal [Ueu]
30 V
Categoria/grau de contaminação
III/3
Confiabilidade do circuito de controleEm 17 V DC/7 mA [Hfá]
N/O: 1 falha para cada 17 × 106operações de comutação, determinadas estatisticamente
Dispositivo de proteção de curto-circuito max.Fusível [gG/gL]
4 A
Corrente de curto-circuito condicional nominal [IQ]
1 kA
Capacidade de comutação
Corrente operacional classificada [Iecstasy]AC-1524 V [Iecstasy]
4 A
Corrente operacional classificada [Iecstasy]DC-1324 V [Iecstasy]
3 A
Recursos do cabo
projetar
Extremidade do cabo aberto
Comprimento do cabo
N 2
Característica do material
Pur
Diâmetro [⌀]
4,7 mm

Verificação de design de acordo com iEC/EN 61439

Temperatura ambiente de funcionamento mínima.
-25 °C
Temperatura ambiente operacional máxima.
+70 °C

Dados técnicos ETIM 7.0

Componentes industriais de baixa tensão (EG000017) / Botão de pressão, completo (EC001028)
Engenharia elétrica, automação, engenharia de controle de processos / Tecnologia de interruptor de baixa tensão / Dispositivo de comando e alarme / Atuador de botão, unidade completa ([email protected] [AKF046014])
Número de posições de comando
1
Tipo de botão
plano
Botão de cor
verde
Lente tipo construção
redondo
Diâmetro do furo
30 mm
Abertura de largura
0 mm
Abertura de altura
0 mm
Adequado para iluminação
Não
Engate de função de comutação
sim
Virada de primavera
Não
Lâmpada de tensão de alimentação
0 V
Número de contatos como contato normalmente aberto
1
Número de contatos como um contato normalmente fechado
0
Número de contatos como contato de alteração
0
Tipo de conexão elétrica
outro
Com anel dianteiro
sim
Anel frontal material
metal
Anel dianteiro colorido
Cromo
Grau de Proteção (IP)
outro
Grau de Proteção (NEMA)
outro

Aprovações

Padrões de produtos
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 nºs 14-18 e 94.2-15; Marcação CE
Número do arquivo UL.
E29184
Controle de categoria UL No.
NKCR
Arquivo CSA Nº.
165628
Classe CSA Nº.
321103
Certificação norte-americana
Listado pela UL, certificado pelo CSA

Dimensões

1160DIM-168

ETIM for 186059 Componentes industriais para Baixa Tensão (EC001028)
Característica Valor
Número de posições de comando (EF001372) 1
Tipo de botão (EF001546) Plano
Cor do botão (EF000190) Verde
Transparente (EF006243) Não
Forma de lente (EF006253) Redondo
Diâmetro do furo (intervalo) (EF000079) 30.5 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Adequado para iluminação (EF001142) Não
Função de comutação de encaixe (EF007447) Sim
Retorno por mola/tátil (EF001407) Não
Tensão de alimentação da lâmpada (EF006522) 0 V
Número de contatos como contato normalmente aberto (EF008256) 1
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Acabamento da conexão elétrica (EF003961) Cabo
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Metal
Cor do anel frontal (EF002429) Crómio
Grau de proteção (IP) (EF005474) IP67/IP69
Grau de proteção (NEMA) (EF011959) Outro
