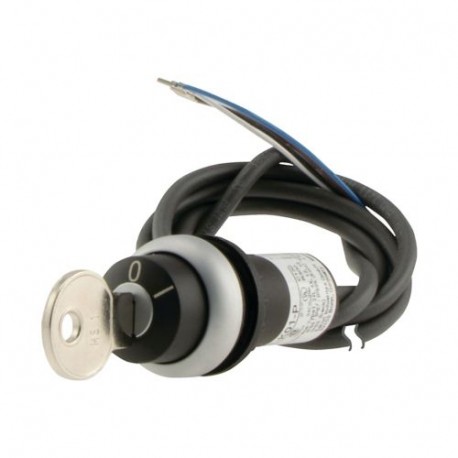

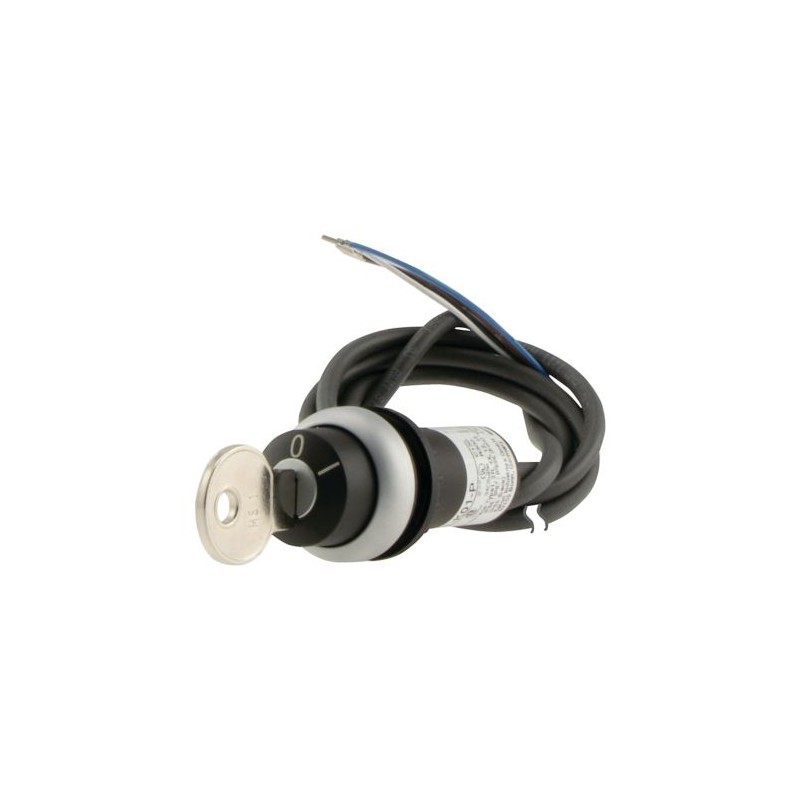

C22-WS-MS1-K20-P65 186272 Y7-186272 EATON ELECTRIC 186272 C22-WS-MS1-K20-P65
C22-WS-MS1-K20-P65
186272
Y7-186272
EATON-MOELLER
186272 C22-WS-MS1-K20-P65
Seletor de chave compacto; Retorno; 2 posições; Chave: MS1; 2 NÃO; com cabo livre 3.5 m
Eaton Moeller® series C22 Key-operated actuator, RMQ compact solution, momentary, 2 N/O, Cable (black) with non-terminated end, 4 pole, 3.5 m, 2 positions, MS1, Bezel: titanium
Atuador com chave, Gama de produtos: Solução RMQ compacta, Unidade completa, momentâneo, Cabo (preto) com extremidade inacabada, 4 polos, Comprimento do cabo: 3,5 m, Não adequado para sistemas de chave mestra, 2 polos, Mecanismo de bloqueio: MS1, Grau de proteção: IP66 (frontal), IP65 (traseiro), Bisel: titânio, Conexão SmartWire-DT: não, Com 1 chave, Normas: IEC/EN 60947-5-1, VDE 0660, Grau de proteção: IP66 (frontal), IP65 (traseiro)
Aparelhos elétricos de baixa tensão > Interruptor Selector, dispositivo completo
Auxiliares de controle e sinalização
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Best sellers
▲Mais informação
▲General specifications
| Product Name | Eaton Moeller® series C22 Key-operated actuator |
| Catalog Number | 186272 |
| EAN | 4015081817733 |
| Product Length/Depth | 3597 mm |
| Product Height | 30 mm |
| Product Width | 30 mm |
| Product Weight | 0.143 kg |
| Certifications | CE UL CSA IEC/EN 60947-5-1 VDE 0660 CSA File No.: 165628 CSA Class No.: 321103 UL File No.: E29184 UL 508 CSA-C22.2 No. 14-18 and No. 94.2-15 CE marking UL Category Control No.: NKCR UL listed, CSA certified |
| Catalog Notes | Not suitable for master key systems |
| Model Code | C22-WS-MS1-K20-P65 |
Especificações do produto
| Type | Key-operated button |
| Accessories | 1 key included with supplied equipment. |
| Actuator color | Black |
| Product Category | RMQ compact solution |
| Actuator function | Spring-return Momentary Key withdrawable in position 0 |
| Electric connection type | Other |
| Fitted with: | Front ring |
| Operating frequency | 100 Operations/h |
| Pollution degree | 3 |
| Climatic proofing | Damp heat, cyclic, to IEC 60068-2-30 Damp heat, constant, to IEC 60068-2-78 |
| Connection to SmartWire-DT | No |
| Rated impulse withstand voltage (Uimp) | 800 V AC |
| Actuator type | Key |
| Actuator diameter | 4.7 mm |
| Ambient operating temperature - max | 70 °C |
| Ambient operating temperature - min | -30 °C |
| Number of contacts (change-over contacts) | 0 |
| Number of contacts (normally closed contacts) | 0 |
| Number of contacts (normally open contacts) | 2 |
| Opening diameter | 22.5 mm |
| Operating torque | 0.5 Nm |
| Rated insulation voltage (Ui) | 250 V |
| Rated operational current (Ie) at AC-15, 24 V | 4 A |
| Rated operational current (Ie) at DC-13, 24 V | 3 A |
| Bezel color | Titanium |
| Cable material | PUR |
| Key code | MS1 |
| Bezel material | Plastic |
| Design | Cable end open Classical |
| Mounting position | As required |
| Rated conditional short-circuit current (Iq) | 1 kA |
| Cable length | 3.5 m |
| Connection type | Cable (black) with non-terminated end, 4 pole |
| Overvoltage category | III |
| Control circuit reliability | 1 failure per 17,000,000 swtching operations (statistically determined, at 17 V DC/7 mA: N/O contact |
| Degree of protection | IP66 IP65, rear NEMA Other |
| Shock resistance | 30 g, Mechanical, Shock duration 11 ms |
| Number of switch positions | 2 |
| Tightening torque | 2 Nm, Threaded ring |
| Short-circuit protection rating | Max. 4 A gG/gL, Fuse, Contacts |
| Switching angle | 40 ° |
| Característica | Valor |
|---|---|
| Número de posições do interruptor (EF000231) | 2 |
| Tipo de elemento de controlo (EF006976) | Chave |
| Adequado para iluminação (EF001142) | Não |
| Com fonte de luz (EF005905) | Não |
| Cor do botão (EF000190) | Preto |
| Diâmetro do furo (intervalo) (EF000079) | 22.5 mm |
| Largura da abertura (EF004565) | 0 mm |
| Altura da abertura (EF004778) | 0 mm |
| Função de comutação de encaixe (EF007447) | Não |
| Retorno por mola/tátil (EF001407) | Sim |
| Grau de proteção (IP) (EF005474) | IP66 |
| Grau de proteção (NEMA) (EF011959) | Outro |
| Tensão de alimentação (intervalo) (EF004127) | 0 V |
| Número de contatos como contato normalmente aberto (EF008256) | 2 |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como inversores (EF008257) | 0 |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Com anel frontal (EF006014) | Sim |
| Material do anel frontal (EF005972) | Plástico |
| Cor do anel frontal (EF002429) | Titânio |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| C22-WS-MS1-K20-P65 Y7-186272 186272 ES_181628.pdf | 2 Mbytes |
|
