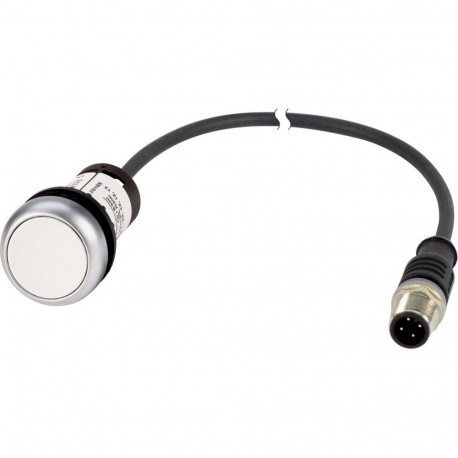

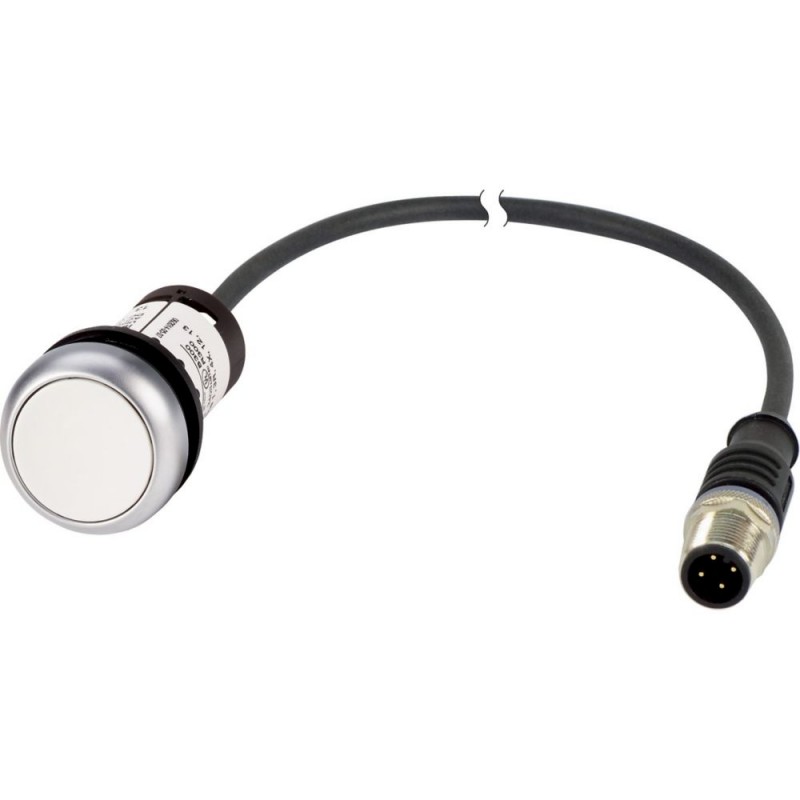

Botão de pressão, clássico, televisão, mantidos 1 N/S, branco, cabo (preto) com conector m8, 4 pólos, 1 m
Botão de pressão, RMQ solução compacta, unidade Completa, Projeto: Planos, mantidos, tipo de Conexão: Cabo (preto) com conector M8, 4 pólos, Comprimento do Cabo: 1 m, botão da placa: Branco, Botão da placa em Branco, Nome: Nenhum, Grau de Proteção: IP66, IP67, IP69K (frontal), IP65 (parte posterior), Luneta: titânio, Acesso SmartWire-DT: não, N/S = Normalmente aberto: 1 N/S, Padrões: IEC/EN 60947-5-1, VDE 0660
Programa de entrega
Linha de produtos
RMQ solução compacta
A função básica de
Tecla atuadores
Única unidade/unidade Completa
Unidade completa
Tipo de ligação
Cabo (preto) com conector M8 de 4 pólos
Grau de Proteção
IP66, IP67, IP69 (frontal)
IP65 (parte traseira)
Anel dianteiro
Luneta: titânio
N/S = Normalmente aberto
1 N/S
Contato de viagem■ = Contato fechado□ = Contato aberto
Dados técnicos
Regras
IEC/EN 60947-5-1
VDE 0660
A esperança de vida, mecânica [Operações]
> 1 x 10Seis
Freqüência de operação [Operações/h]
≦ 3600
A força de acionamento
≦ 5 n
Bujão de binário de aperto
0.6 N/m
Binário de aperto anel Rosqueado
2 Nm
Climáticas de correção
O calor úmido, constante, IEC 60068-2-78
O calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
IP66, IP67, IP69 (frontal)
IP65 (parte traseira)
Temperatura ambienteAberto
-30 - +70 °C
Temperatura ambienteArmazenamento
- 30 - + 80 °C
Posição de montagem
Como se requer
Mecânica da resistência de choque, duração do choque 11 ms
> 30 g
Nominal suportada de impulso de tensão [Uimp]
800 V AC
Tensão nominal de isolamento [Ueu]
30 V
Categoria de sobretensão/grau de poluição
III/3
Circuito de Controlo da fiabilidadeÀs 17 V DC/7 mA [HF]
N/A: 1 falha por 17 × 10Seisoperações de câmbio, determinado estatisticamente
Max. curto-circuito do dispositivo de proteçãoFusível [gG/gL]
4 Um
Nominal condicional de a corrente de curto-circuito [Iq]
1 kA
Corrente de operação nominal [Ie]AC-1524 V [Ie]
4 Um
Corrente de operação nominal [Ie]DC-1324 V [Ie]
Três
A verificação do projeto de acordo com a norma IEC/EN 61439
Temperatura de operação min.
-30 °C
Ambiente de funcionamento temperatura máx.
+70 °C
Dados técnicos ETIM 7.0
De baixa tensão de componentes industriais (EG000017) / botão de pressão, completa (EC001028)
Engenharia elétrica, automação, controle de processos, engenharia Sob tensão interruptor da tecnologia / Comando e dispositivo de alarme / Push-button (botão do atuador, unidade completa (
[email protected] [AKF046014])
Número de postos de comando na
Um
O tipo de construção da lente
Rodada
Apropriado para a iluminação
Não
A função de comutação de engate
Sim
Tensão de alimentação da lâmpada
0 V
Número de contatos contato normalmente aberto
Um
Número de contatos contato normalmente fechado
Zero
Número de contatos como de mudança de contato
Zero
Tipo de conexão elétrica
Outros
Material do anel dianteiro
De plástico
Grau de proteção (IP)
Outros
Grau de proteção (NEMA)
Outros
Aprovações
Normas De Produto
IEC/EN 60947-5-1; UL 508; CAN/CSA-C22.2 Nº 14-18 e Nº 94.2-15; marcação CE
UL Categoria de Controle Não.
NKCR
Arquivo CSA Não.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Não.
Trezentos e vinte e um mil e cem três
América Do Norte Certificação
Na lista UL, certificação CSA
