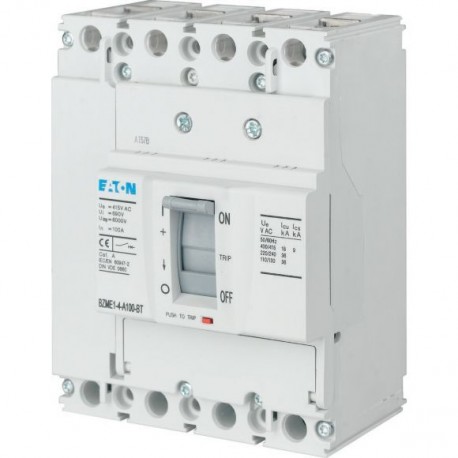

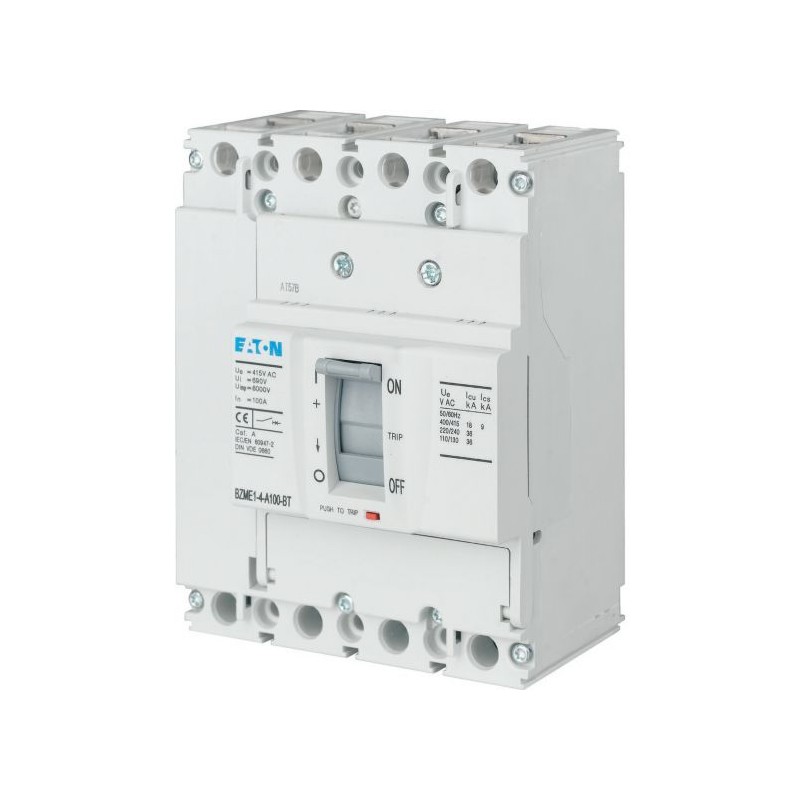

EATON - MOELLER BZMD1-A80 109727 Y7-109727 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BZMD1-A80 109727 Y7-109727 EATON ELECTRIC Disjuntor 80A

Referência: BZMD1-A80

Código: 109727

Número de catálogo: Y7-109727

Fabricante: EATON - MOELLER

Descrição:

Disjuntor 80A
Eaton Moeller series Circuit breaker BZMD1, Three-pole, 80 A, 415 V, Screw connection
Disjuntor, 3p, 80A

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
  • EATON - MOELLER > Interruptores automáticos de caixa moldada LZM

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 55,92 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller series BZM - Molded case circuit breaker
Catalog Number
109727
EAN
4015081093137
Product Length/Depth
130.2 mm
Product Height
86 mm
Product Width
75 mm
Product Weight
0.83 kg
Compliances
RoHS conform
Model Code
BZMD1-A80

Especificações do produto

Type
Circuit breaker
Amperage Rating
80 A
Voltage rating
415 V - 415 V
Features
Protection unit
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Pollution degree
3
Mounting Method
Built-in device fixed built-in technique
DIN rail (top hat rail) mounting optional
Equipment heat dissipation, current-dependent
22.1 W
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Degree of protection
IP20
Electrical connection type of main circuit
Screw connection
Overvoltage category
III
Number of poles
Three-pole
Position of connection for main current circuit
Front side
Rated operational current for specified heat dissipation (In)
80 A
Handle type
Rocker lever
Short delay current setting (Isd) - max
0 A
Short delay current setting (Isd) - min
0 A
Instantaneous current setting (Ii) - max
1200 A
Instantaneous current setting (Ii) - min
800 A
Overload current setting (Ir) - max
0 A
Overload current setting (Ir) - min
0 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
15 kA

ETIM for 109727 Componentes industriais para Baixa Tensão (EC000228)

Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica80 A
Nome da característicaIntervalo de tensões especificadas (EF003977)
Valor da característica415 V
Nome da característicaCorrente nominal de comutação de curto-circuito Icu a 400 V, 50 Hz (EF007048)
Valor da característica15 kA
Nome da característicaConfiguração de corrente da proteção contra sobrecargas (EF002336)
Valor da característica0 A
Nome da característicaIntervalo de configuração do atraso de rearme após curto-circuíto (EF007129)
Valor da característica0 A
Nome da característicaFaixa de ajuste da disparo em curto-circuito não retardada (EF007131)
Valor da característica800 A
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaProteção integrada de falta à terra (EF007296)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaNão
Nome da característicaMontagem em calha DIN (calha superior) opcional (EF008904)
Valor da característicaSim
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaRelé de sinalização de gatilho disponível (EF007006)
Valor da característicaNão
Nome da característicaCom passagem de subtensão integrada (EF001390)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaPosição de conexão do circuito de corrente principal (EF006671)
Valor da característicaLado frontal
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca basculante
Nome da característicaDispositivo completo com unidade de proteção (EF008906)
Valor da característicaSim
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
