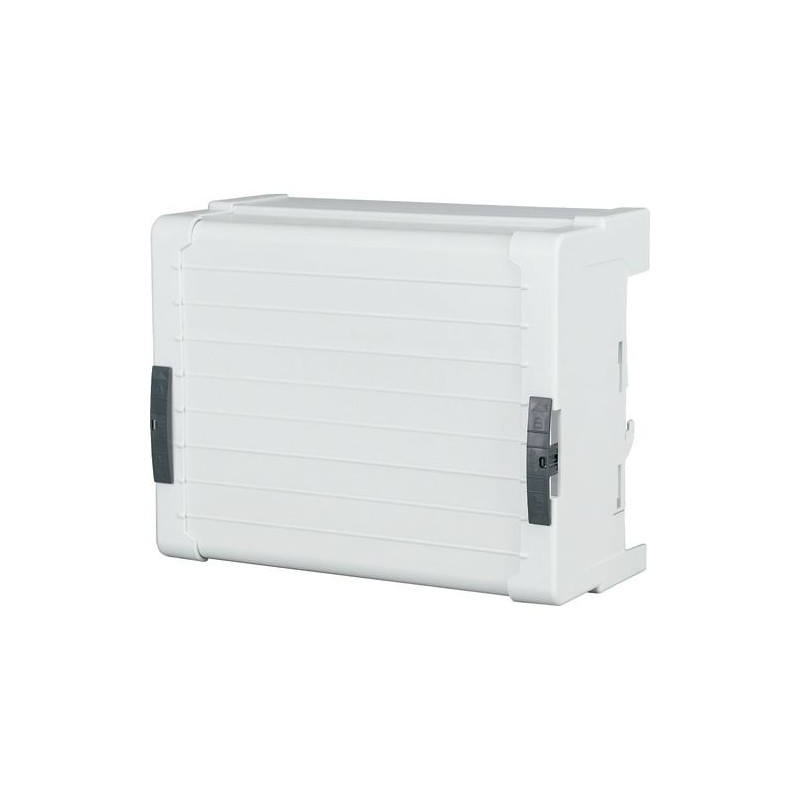

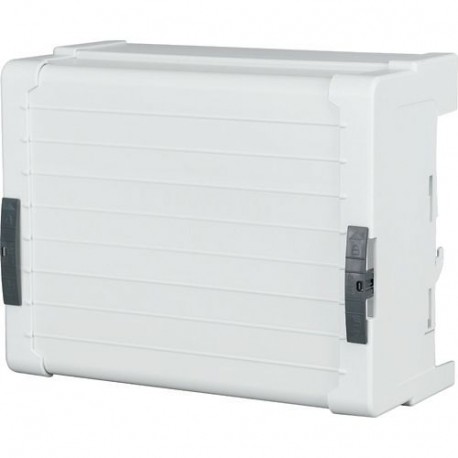

BBA-TP4/CU-BAND 138386 EATON ELECTRIC 138386 BBA-TP4/CU-BANDA Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA-TP4/CU-BAND 138386 EATON ELECTRIC 138386 BBA-TP4/CU-BANDA

BBA-TP4/CU-BAND

138386

EATON-MOELLER

138386 BBA-TP4/CU-BANDA

Terminal PLCA, 4p, banda de cobre até 32x20 mm, 800A

Eaton xEffect SASY 60i Enclosures Switch- & Controlgear Enclosure. Terminal plate, 4p, copper band up to 32x20 mm, 800A

Mais detalhes


Disjuntores de baixa tensão > Terminal de barra colectora

Acessórios de conexão para gabinetes

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $321.49
Preço unitário: $321.49

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação



General specifications

Product Name
Eaton xEffect SASY 60i terminal plate
Catalog Number
138386
EAN
4015081351664
Product Length/Depth
90 mm
Product Height
260 mm
Product Width
228 mm
Product Weight
2.25 kg
Compliances
RoHS conform
Model Code
BBA-TP4/CU-BAND

Delivery program

Type

Technical data - electrical

Rated operation current (Ie)
800 A
Rated operational current
800 A
Rated operational current (Ie) - max
800 A
Creepage resistance
CTI 200

Technical data - mechanical

Material
Silicon free, chlorine free
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Busbar width - min
20 mm
Busbar width - max
30 mm
Terminal contact area
32 mm x 25 mm
Terminal capacity (conductor)
32 mm x 1 mm (10x)
30 mm x 25 mm
Conductor cross section - max
750 mm²
Width clamp
228 mm

Design verification as per IEC/EN 61439 - technical data

Temperature resistance
Temperature resistant to 120 °C

Additional information

Features
Self-extinguishing acc. UL 94
Functions
Connection kit
Connections
Special features
  • Pole pitch adjustable
  • Fixing direct over busbar terminals
  • Including shroud with adjustable width
  • Looping is possible
Suitable for
Four-pole
Flat rail
Strip conductor connection
Used with
30 mm x 5/10 mm rail
20 mm x 5/10 mm rail
Double T profile
25 mm x 5/10 mm rail
60 mm system
Connection

Datasheet - PDF

Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
