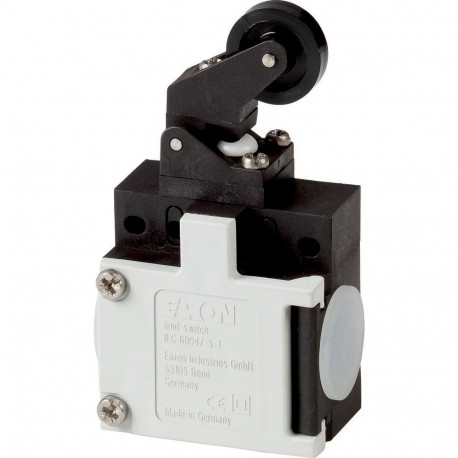

ATR-11-S-IA/ARG 034858 EATON MOELLER interruptor de posição ATR-11-S-IA-ARG, Kindred, 1NA + 1NF, Rup.Br. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

ATR-11-S-IA/ARG 034858 EATON MOELLER interruptor de posição ATR-11-S-IA-ARG, Kindred, 1NA + 1NF, Rup.Br.

ATR-11-S-IA/ARG

034858

EATON - MOELLER

2

Disponível

Envio hoje

interruptor de posição ATR-11-S-IA-ARG, Kindred, 1NA + 1NF, Rup.Br.

Mais detalhes


Interruptores Fim Curso

AT position switches - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
2+$33.01
6+$31.02
10+$30.33
14+$29.94
20+$29.61
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Dados técnicos
Geral
Normas
  IEC/EN 60947
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78; calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
 °C-25 - +70
Posição de montagem
  Conforme necessário
Grau de Proteção
  IP65
Terminal de capacidades
 mm2
Sólidos
 mm21 x (0.75 - 2.5)
2 x (0.75 - 1.5)
Flexível com virola
 mm21 x (0.5 - 1.5)
2 x (0.5 - 1.5)
Contactos/capacidade de comutação
Tensão de resistência a impuso nominal
UimpV AC6000
Tensão de isolamento nominal
UeuV500
Categoria de sobretensão/grau de poluição
  III/3
Corrente operacional nominal
EueUm
AC-15

24 V
EueUm10
220 V, 230 V, 240 V
EueUm6
380 V, 400 V, 415 V
EueUm4
DC-13

24 V
EueUm3
110 V
EueUm1
220 V
EueUm0.5
Frequência de alimentação
 Hzmax. 400
Curto-circuito com a norma IEC/EN 60947-5-1

max. fusível
 Um gG/gL6
Precisão de repetição
 mm0.02
As variáveis mecânicas
Vida útil mecânica
Operaçõesx 10620
Contactar a temperatura da cabeça de rolos
 °C
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm6
Dissipação de calor por pólo, dependente da corrente
PvidW0.13
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
Sensores (EG000026) / Fim do switch (EC000030)
De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / interruptor de Posição com função / Posição chave (Tipo 1) ([email protected] [AGZ382012])
Largura do sensor
 mm51
Sensor de diâmetro
 mm0
Altura do sensor
 mm51
Comprimento do sensor
 mm0
Operação de corrente nominal Ie AC-15, de 24 V
 Um0
Operação de corrente nominal Ie AC-15 A, 125 V
 Um0
Operação de corrente nominal Ie AC-15, 230 V
 Um0
Operação de corrente nominal Ie " CC-13, de 24 V
 Um0
Operação de corrente nominal Ie " CC-13, 125 V
 Um0
Operação de corrente nominal Ie " CC-13, DE 230 V
 Um0
Função de comutação
  Quick-chave de interrupção de
De saída electrónico
  Nenhum
Forçado a abrir
  Sim
Número de auxiliares de segurança contactos
  0
Número de contatos como contato normalmente fechado
  1
Número de contatos como contato normalmente aberto
  1
Número de contatos como contato
  0
Tipo de interface
  Nenhum
Tipo de interface para comunicação de segurança
  Nenhum
Habitação de acordo com a norma
  -
Tipo de construção de habitação
  Cubóide
Material da carcaça
  Plástico
Revestimento de habitação
  -
Tipo de elemento de controle
  Praça da alavanca do rolo
O alinhamento do elemento de controle
  -
Tipo de conexão elétrica
  -
Com indicação de status
  Nenhum
Adequado para funções de segurança
  Sim
Explosão categoria de segurança para gás
  Nenhum
Explosão categoria de segurança para pó
  Nenhum
A temperatura ambiente durante a operação
 °C-25 - 70
Grau de proteção (IP)
  IP65
