> EATON - MOELLER>Auxiliares de controle e sinalização >M22-XDH-G-X1 218210 Y7-218210 ELECTRIC M22-XDH-G-X1Q lente por botão luminoso
ANUNCIAR
Produto anterior Próximo produto

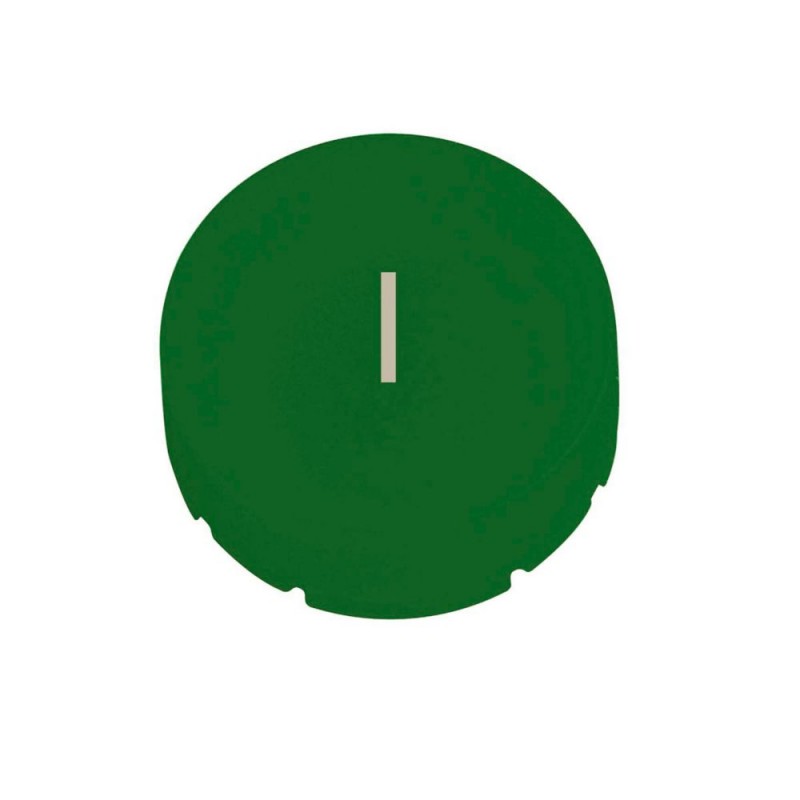

M22-XDH-G-X1 218210 Y7-218210 EATON ELECTRIC M22-XDH-G-X1Q lente por botão luminoso Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-XDH-G-X1 218210 Y7-218210 EATON ELECTRIC M22-XDH-G-X1Q lente por botão luminoso

M22-XDH-G-X1

218210

Y7-218210

EATON-MOELLER

M22-XDH-G-X1Q lente por botão luminoso

Inscrição da placa indicadora saliente verde: I

Eaton Moeller® series M22 Button plate, raised green, I

Placa de botão, Gama de produtos: Acessórios, Unidade única, Descrição: 5 caracteres: altura da letra 5 mm, > 5 caracteres: altura da letra 3 mm, Design: Estendido, Nome: START, Seleção para: Símbolo, Para uso com: M22(S)-D-X, M22(S)-DR-X, M22-DG-X, M30C-FD-X, M30C-FDR-X, Conexão SmartWire-DT: não

Mais detalhes


Aparelhos elétricos de baixa tensão > Placa de botões, dispositivos de comando e sinalização

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $4.53
Preço unitário: $4.53
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Button plate
Catalog Number
218210
EAN
4015082182106
Product Length/Depth
24 mm
Product Height
9 mm
Product Width
24 mm
Product Weight
1.6 g
Compliances
GoST-R
CE Marked
Bureau Veritas
Certifications
CCC Marked
CSA Certified
Lloyd's Register Certified
UL/CSA certification not required
Model Code
M22-XDH-G-X1

Especificações do produto

Type
Button plate
Product Category
Accessories
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Construction type
High
Button color
Green
Actuator
Extended
Connection to SmartWire-DT
No
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Outside diameter
22.5 mm
Program diameter
22 mm
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Color
Green
Shape
Round
Design
Extended
Language
Other
Inscription
Individual inscription possible: ≤ 5 characters: letter height 5 mm
Individual inscription possible: > 5 characters: letter height 3 mm
Other
Inscription type
Symbol
Imprint
Other
Imprint ISO symbols
Symbol " I "
Suitable for
Push button

ETIM for 218210 Componentes industriais para Baixa Tensão (EC000621)
Característica Valor
Forma (EF000051) Redondo
Tipo de construção (EF000767) Alto
Cor (EF000007) Verde
Significado da marcação (EF015918) Outro
Língua da marcação (EF015922) Outro
Impressão de símbolos ISO (EF006094) Símbolo "I"
Impressão (EF000131) Outro
Gravável (EF005877) Não
Diâmetro do programa (EF001539) 22 mm
Largura (EF000008) 24 mm
Altura (EF000040) 9 mm
Diâmetro externo (EF000015) 22.5 mm
Adequado para botão de pressão (EF007244) Sim
Adequado para botões iluminados (EF007254) Não
Adequado para luz indicadora (EF007255) Não
Botão de cabeça de cogumelo (EF007257) Não
Adequado para lâmpada de sinalização (EF007261) Não
Adequado para seletor (EF007263) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XDH-G-X1 Y7-218210 218210 EN_289241.pdf 3 Mbytes M22-XDH-G-X1 Y7-218210 218210 EN_289241.pdf
