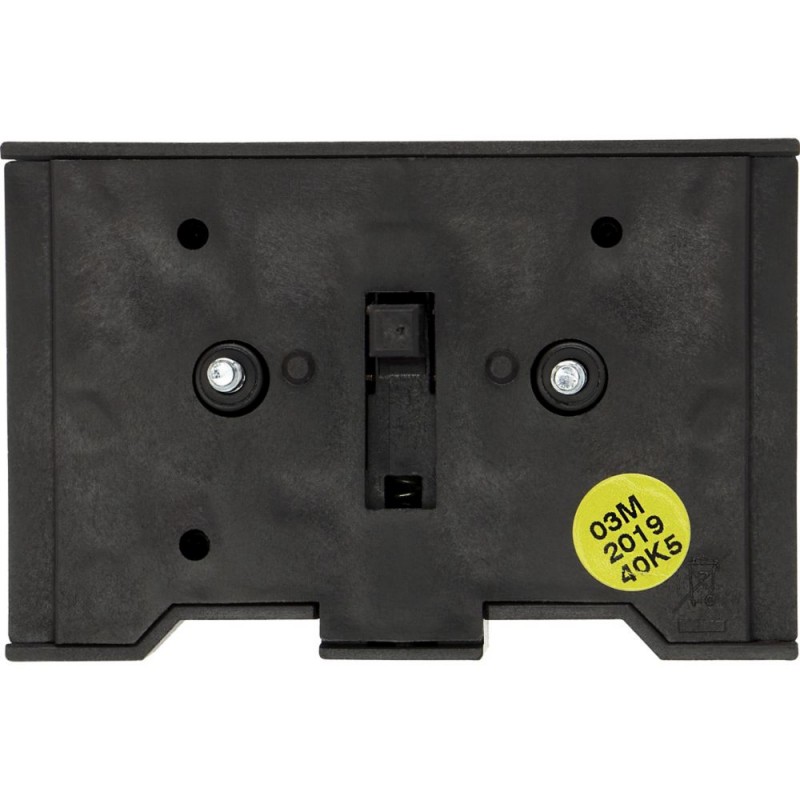

HI11-P1/P3Z 062031 0001456526 EATON ELECTRIC contato auxiliar para P1 e P3 / Z, V, I e IVS Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

HI11-P1/P3Z 062031 0001456526 EATON ELECTRIC contato auxiliar para P1 e P3 / Z, V, I e IVS

HI11-P1/P3Z

062031

0001456526

EATON-MOELLER

contato auxiliar para P1 e P3 / Z, V, I e IVS

Mais detalhes


Disjuntores de baixa tensão > Bloco de contatos auxiliares

Desconexões e Comutadores Cam

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $23.58
Preço unitário: $23.58

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


O contato auxiliar, 1 N/S, 1 NC, Para uso com P1, P3, intermediário
O contato auxiliar, gama de Produtos: Acessórios, Parte de grupo de referência: P1, P3, Tarde de quebra de comutação-no comportamento, cedo-fazer ativação de comportamento, N/S está sempre ligado, como um despejo de carga de contato., Para a esquerda e/ou direita de montagem, Contatos N/S = Normalmente aberto: 1 N/S, Contatos N/C = Normalmente fechado: 1 NC, Para utilização com: P1-.../Z, .../V, .../I2, .../IVS, P3-63/Z, .../V, .../I4, .../IVS, P3-100/Z, .../V, .../I5, .../IVS

Programa de entrega

A gama de produtos
Acessórios
Função básica
Contato auxiliar
Parte do grupo de referência
P1
P3
Tarde de quebra de comutação-no comportamento, cedo-fazer de desligar o comportamento
O N/S está sempre ligado, como um despejo de carga de contacto.
Para a esquerda e/ou direita de montagem
Contactos
N/S = Normalmente aberto
1 N/S
N/C = Normalmente fechado
1 NC
Para uso com
P1-.../Z, .../V, .../I2, .../IVS
P3-63/Z, .../V, .../I4, .../IVS
P3-100/Z, .../V, .../I5, .../IVS
Para uso com
P1, P3, intermediário
Nominal ininterrupta de corrente [Iu]
10 Um

Dados técnicos

Contatos auxiliares
Normas
Circuito de controle do isolador da IEC/EN 60947-5
Tensão nominal de isolamento [Ueu]Tensão nominal de isolamento [Ueu]
500 V CA
Nominal ininterrupta de corrente [Iu]Nominal ininterrupta de corrente [Iu]
10 Um
Corrente operacional nominal [eue]AC-15230 V [Ie]AC-15, com 230 V [Ie]
6 Um
Corrente operacional nominal [eue]DC-13 [EUe]125 V [Ie]
1.1 Um
Corrente operacional nominal [eue]DC-13 [EUe]250 V [Ie]
0.55 Um
Curto-circuitoMáximo do fusível
10 Um gG/gL
Terminal de capacidadesSólidos
1 x 0.75 - 2.5
2 x 0,75 - 1,5 mmDois
Terminal de capacidadesFlexível com virolas DIN 46228
1 x 0.5 - 1.5
2 x 0,5 - 1,5 mmDois
Terminal de capacidadesComprimento de decapagem
7.5 mm
Torque de aperto
1 Nm
Circuito de controle de segurança de 24 V DC, 10 mA [Falha de probabilidade]
< 10-5, < 1 falha no 100000 operações HF

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.11 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342013])
Número de contatos como contato
Zero
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato normalmente fechado
Um
Número de falhas de sinal muda
Zero
Operação de corrente nominal Ie AC-15, 230 V
6 Um
Tipo de conexão elétrica
Conexão a parafuso
Modelo
Topo de montagem
Método de montagem
Lado de montagem
Suporte da lâmpada
Outros

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 14-05; IEC/EN 60947-5; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA

Dimensões

115X408
P1
115X409
P3

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
