Smart Dupline®
Controle para CA Rollerblind Motor

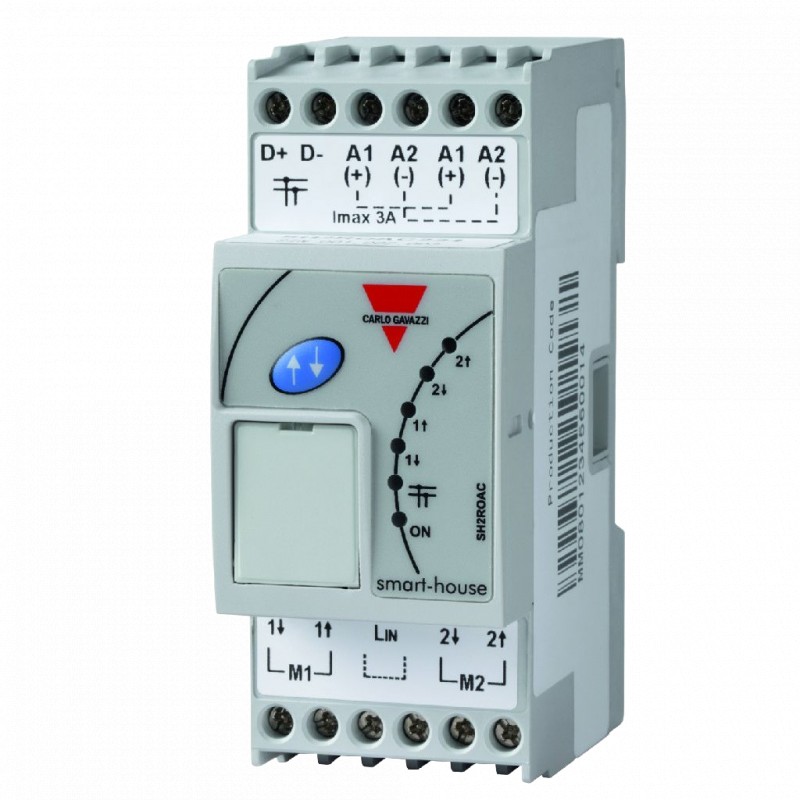

Tipo SH2ROAC224
• Para cima/para baixo controle para dois CA rollerblind motores
• Fonte de alimentação de DC
• Relé de carga de 5A
• 2 DIN habitação
• LED de indicação de fonte de alimentação, Dupline® ônibus, motor, motor para baixo
• Conexão para outros armário modulesvia barramento local
Descrição Do Produto Chave De Ordenação
SH 2 RO AC 2 24
Este é um 2-DIN módulo de saída de relé para controle de AC rollerblind motores.
Ele foi desenvolvido para ser ligado e controlado pelo smart-housesystem controladores.
O rollerblind motor é conduzido bytworelays em série:
um para ligar e desligar o motor ligado/DESLIGADO e o segundo para controlthe direção para CIMA/para BAIXO. Thesetwo relés são controlados de tal forma a respeitar o motor timingbeforeany a inversão do sentido de rotação do motor.
smart-casa
2-DIN de habitação Rollerblind função do motor de C.A.
Número de saídas
Fonte de alimentação
Seleção Do Tipo De
Alojamento de Montagem do Relé loadRelay saída de Alimentação: 15 a 30 VDC
2 DIN trilho DIN 5A 2 SPST + 2 relé SPDT SH2ROAC224
Especificações De Saída
Relé de output2 SPST (R1, R2) +
2 SPDT (R3-R4) relé
Carga resistiva AC1 5-A/240 VCA (1200 VA) carga Indutiva AC15 2,5 A/230 VAC vida Mecânica ≥ 10 x 106 operações vida Elétrica ≥ 1 x 105 operações, AC1
Freqüência de operação ≤ 360 operações/h
Wiring1↑↓1 saída para o motor 1,
2↑↓2 de saída para o motor 2,
Especificações De Entrada
KeypadFor local ON/OFF)
Especificações Da Fonte
Poder supplyOvervoltage gato. II
(IEC 60664-1, par. 4.3.3.2) tensão Nominal de operação de 15 a 24 VCC ± 20%
Tensão operacional intervalo de 15 a 30 VCC (ripple incluído)
Potência de operação nominal 3 W
Proteção para reverter polarityYes
Conexão 2xA1 (+) e 2xA2 (-)- (2 pares de terminais conectados internamente) Max 3A
O poder do atraso do Typ. 4 s
Alimentação fora do atraso≤ 1 s
Dupline® Especificações
Voltage8.2 V MaximumDupline® voltage10 V Mínimo Dupline® tensão de 5.5 V MaximumDupline® current1.1 mA
O Dupline® ônibus está presente no barramento interno: os módulos podem ser conectados um ao lado do outro sem a necessidade de fiação a dupline de ônibus. Consulte "diagrama de Fiação".
As especificações estão sujeitas a alterações sem aviso prévio (17.12.2013) 1
