Smart Dupline®

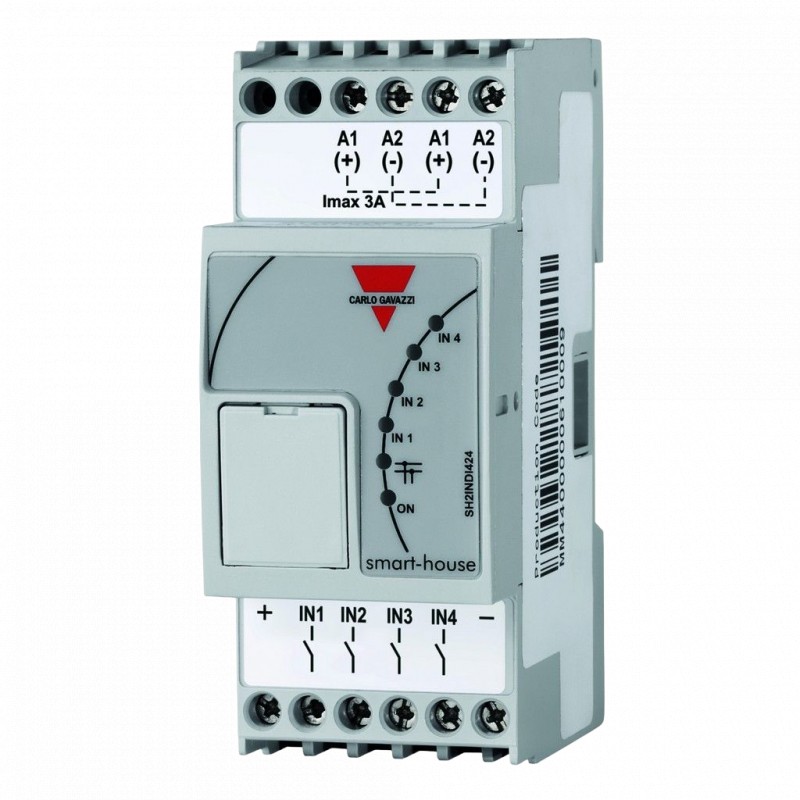

Gabinete módulo de entrada digital
Tipo SH2INDI424
• 4 entradas digitais NPN, PNP, livre de tensão
• 4 entradas podem ser configuradas como contato ou contador
• Fonte de alimentação de DC
• 2-DIN de habitação
• LED de indicação de fonte de alimentação, Dupline® ônibus, entrada ativado
• Conexão para outros armário modulesvia barramento local
Descrição Do Produto Chave De Ordenação
SH2 EM DI 4 24
Este é um módulo de entrada para 4
NPN/PNP/livre de tensão entradas configuráveis que podem também ser usados como contadores de puls - es. Theconfiguration do tipo de entrada, digital ou de um contador, é feita através da ferramenta de configuração e o de contagem-
ed valores são storedin a memória flash.
O status de todas as inputis indicados pelo DIODO emissor de luz relevante. O 4inputsare galvanicamente isolados do Dupline®ônibus.
2-DIN de habitação Módulo de Entrada Digital Entrada de Entradas número de fonte de Alimentação
Seleção Do Tipo De
Habitação MountingInput Número Tipo de Entrada de Alimentação: 15 a 30 VDC
2 DIN trilho DIN de 4 livre de Tensão, NPN, PNP,SH2INDI424
Contador
Especificações Da Fonte
Poder supplyOvervoltage gato. II
(IEC 60664-1, par. 4.3.3.2) tensão Nominal de operação de 15 a 24 VCC ±20%
Dupline®Especificações
Voltage8.2 V
MaximumDupline® voltage10 V
®
Operacional faixa de tensão de 10 a 30 VDC (ripple incluído)
Mínimo Dupline
tensão de 5,5 V
®
Potência de operação nominal 400 mW
Proteção de inversão de polaridade Sim
MaximumDupline
®
current1.1 mA
Conexão 2xA1 (+) e 2xA2 (-)-
O Dupline
ônibus está presente no barramento interno (conectores
(2 pares de terminais conectados internamente Max 3A)
O poder do atraso do Typ. 4 s
Alimentação fora do atraso≤ 1 s
no lado da habitação).
Graças ao barramento interno, os módulos podem ser conectados um ao lado do outro sem a necessidade de fiação a Dupline® ônibus. Consulte "diagrama de Fiação".
Especificações De Entrada
Entrada4 configurável livre de tensão, NPN ou PNP entradas
Cabo length50 metros @ 0.5m2 cabo
Vmax 5 VCC Imáx 1 mA
Fiação(+), I1, I2, I3, I4, (-)
Contagem
Frequência (max)0 a 1 khz
Valores nominais de 0 a 99999999 com o rolo sobre
Max. resistência de 50 Ω
medição de contato
As especificações estão sujeitas a alterações sem aviso prévio (17.12.2013) 1
