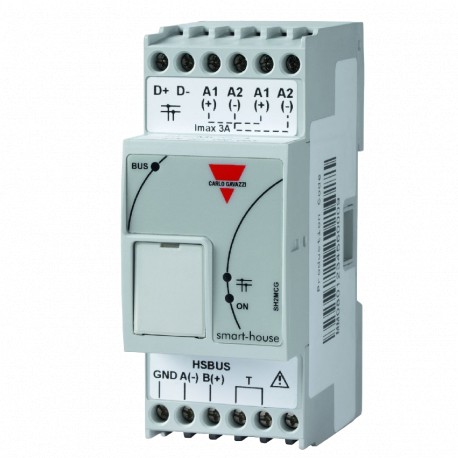

SH2MCG24 CARLO GAVAZZI SUP CC Otros INFO1 Dupline gerador gerador INFO2 2-DIN INFO3 15-24 VDC Info4 Dupline

Smart Dupline®
Principal Canal Gerador De
Tipo SH2MCG24
• Dupline® principal canal gerador de
• 2-DIN de habitação
• Até 7 SH2MCG24 podem ser conectados na mesma rede, levando-se em consideração a soma de SH2MCG24 e SH2WBU24
• Conexão para SH2WEB24 via interna de ônibus ou terminais através da alta velocidade de ônibus.
Descrição Do Produto
Pedido KeySH 2 MCG 24
O principal canal gerador de SH2MCG24 fornece o canal de saída do gerador de unidade forone Dupline® net - obra em um inteligente sistema de casa controlado pelo SH2WEB controlador.
Cada SH2WEB24 podem ser ligados até 7 canal master geradores (a soma de SH2MCG24 e SH2WBU24
is7) inorderto have7
Dupline®redes. Todos os devicesareconnectedvia um barramento interno, se eles estão no mesmo gabinete, ou através de terminais de iftheyare montado em diferentes armários.
Cada SH2MCG24 deve ter um addressthathas ser programado utilizando o SH ferramenta.
smart-casa
2-DIN de habitação
Principal canal gerador de
Fonte de alimentação
Seleção Do Tipo De
Habitação MountingSupply: 15 a 30 VDC
2 DIN trilho DIN SH2MCG24
Especificações Da Fonte
Dupline®Especificações
Poder supplyOvervoltage gato. II
(IEC 60664-1, par. 4.3.3.2) tensão Nominal de operação de 15 a 24 VCC ± 20%
Operacional faixa de tensão de 10 a 30 VDC (ripple incluído)
Potência de operação nominal de 6,5 W
Protectionfor inversão de polaridade Sim
Conexão 2xA1 (+) e 2xA2 (-)- (2 pares de terminais conectados internamente)
O poder do atraso do Typ. 4 s
Desligue retardo1 s
Voltage8.2 V MaximumDupline® voltage10 V Mínimo Dupline® tensão de 4,5 V
MaximumDupline® current450 mA @ 25°
350 mA @ 40°
Terminal D+ e D-
Nota: O Dupline®autocarro está localizada na parte superior do conector e também no local do conector do barramento no lado direito do módulo.
As especificações estão sujeitas a alterações sem aviso prévio (17.12.2013) 1
