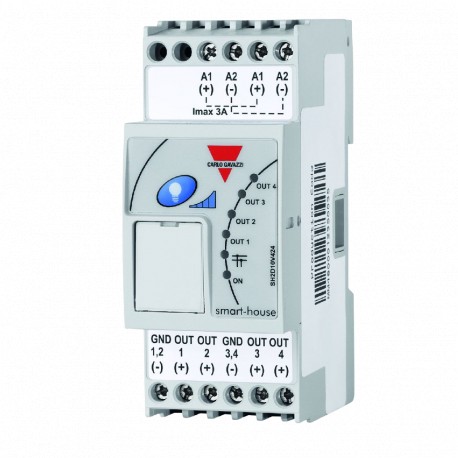

SH2D10V424 CARLO GAVAZZI FUN Dimmer MOU Carril DIN SUP CC Otros INFO1 Dimmer INFO2 2-DIN INFO3 15-24 VDC Inf..

Smart Dupline®
Saída Analógica Dimmer
Tipo SH2D10V424
• Dimmer regulável, com lastro
De 1 a 10 V entrada
• Fornecidos pelo 24V
• 4 independente de dimmable saídas
• 2 DIN habitação
• LED de indicação de fonte de alimentação, Dupline® ônibus, o status de saída
• Conexão para outros armário modulesvia barramento local
Produto DescriptionOrdering Chave
SH 2 D 10 4 24
Esse 1 a 10 V universal dim - mer é projetado para montagem em trilho DIN e 2 DIN grande. Ele tem 4 saídas independentes que, de acordo com o defineddimpercentage, dar um relevantes de saída de 1 a 10 V. é adequado para dim - mingadjustableballasts com 1 a 10 V entradas analógicas.
Para garantir a função de comutação para o reator eletrônico,theSH2D10V424 tem de ser associado a um ormoreoutputrelay módulos.
Casa Inteligente
2-DIN de habitação
Dimmer
Max. tensão de saída, número da Saída da fonte de Alimentação
Seleção Do Tipo De
Habitação MountingMax. tensão de saída, número da Saída de Alimentação: 15 a 30 VDC
2 DIN trilho DIN 10 V4SH2D10V424
Especificações De Saída
O reator 4 saídas
Dimmingcapacity4 x 1 para 10 V
Max. capacidade de carga de 50 mA em cada saída
Saída mosfet typePower
O tempo de rampa Programável através de Ferramenta
Ligações
Saída 11/2-, 1+ Saída 21/2-, 2+ Saída 33/4-, 3+ Saída 43/4-, 4+
Especificações Da Fonte
Poder supplyOvervoltage gato. II
(IEC 60664-1, par. 4.3.3.2) tensão Nominal de operação de 24 VCC ±20%
Nominal de impulso tensão de 500V (1,2/50µs)
(IEC 60664-1, tab. F. 1)
Potência de operação nominal 430 mW
Proteção para reverter polarityYes
Conexão 2xA1 (+) e 2xA2 (-)- (2 pares de terminais conectados internamente)
O poder do atraso do Typ. 4 s
Alimentação fora do atraso≤ 1 s
Especificações De Entrada
KeypadFor local ON/OFF)
Dupline®Especificações De Saída
Voltage8.2 V MaximumDupline® voltage10 V Mínimo Dupline® tensão de 5.5 V MaximumDupline® current1.1 mA
As especificações estão sujeitas a alterações sem aviso prévio (17.12.2013) 1
