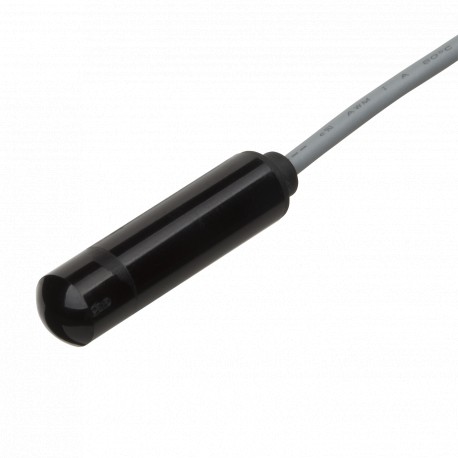

PB10CNT20 CARLO GAVAZZI Barrera parâmetros selecionados sistema de caixa de Ø10 Ø20 SCOPE 6 ... 20 m de cabo..

Photoelectrics
Através de feixes, o Transistor de Saída
Tipo PB10CNT20..
• Elevadores, escadas Rolantes e o controle da Entrada
• Faixa de 20 m
• Modulada, a luz infravermelha
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP tipo de
• Fazer ou quebrar de comutação
• LED de indicação de saída ou fonte de alimentação
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo de versões com ou sem conector
• Emissor mudo e ajuste de potência
• CE, UL325 e UL508 aprovado
Descrição Do Produto
Chave De Ordenação
PB10CNT20NO-C2
O PB10CNT. é um meio de sensor de raio conjunto projetado especialmente para Elevadores, escadas Rolantes, controle de Entrada, para cumprir os requisitos na porta do mercado. O hous - ingisveryrobustandis
Seleção Do Tipo De
conhecido por sua alta de longo prazo relaibilitymute.O emissor tem um mudo inputtoturn fora para avaliação da função do sensor.
Disponível in10-30VDC
versão.
Tipo
Habitação styleh
Tamanho da carcaça material da Carcaça Sensor de Detecção de código princípio distância de Detecção do tipo de Saída
Configuração de saída de Conexão de Cabo tipo de conector
HousingRangeCon-Ordenação não. Nº do pedido Nº do pedido Nº do pedido Nº do pedido diameterSnnec - ReceiverReceiverReceiver ReceiverEmitter
tor NPN, NÃO NPN, NCPNP, NÃO PNP, NC
Ø 10 mm20 m NÃO PB10CNT20NO PB10CNT20NCPB10CNT20POPB10CNT20PC PB10CNT20
Ø 10 mm20 m SIM PB10CNT20NO-C2 PB10CNT20NC-C2PB10CNT20PO-C2PB10CNT20PC-C2 PB10CNT20-C2
Nota: por Favor, a fim de emissor e receptor, separadamente
Especificações Do Emissor
Operacional nominal volts. (UB)de 10 a 30 VDC Ondulação (Urrp) ≤ 10% Alimentação de corrente ≤ 20 mA
ProtectionReverse polaridade, transientes
Controle de entrada
Normal oper. > 1.5 VDC Mudo < 1.2 VDC
Luz sourceLED, 880 nm
Tipo de luz Infravermelha, modulada
Óptica ângulo de ± 5°
Indicação de função
Fonte de alimentação LED, verde
Mudo de entrada ONLED, verde piscando
Ajuste de potência
Rx ~ 1.5 kΩ a 10 kΩ de 50 a 100%, em 7 passos
As especificações estão sujeitas a alterações sem aviso prévio (12.02.2010) 1
