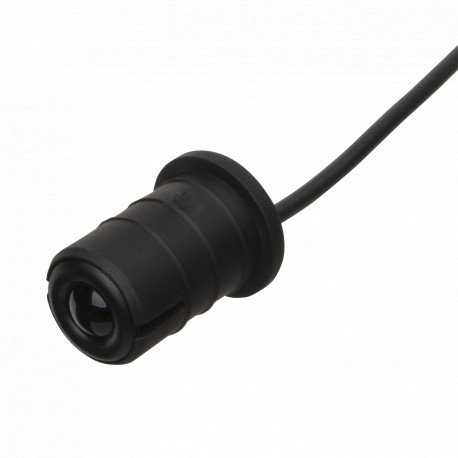

PB18CNT15PC CARLO GAVAZZI parâmetros do sistema selecionados através Ø10 feixe HABITAÇÃO Maciço Ø20 6 ... 20..

Photoelectrics
Através de feixes, o Transistor de Saída
Tipo PB18CNT15..
• Borda de segurança com sensor para portas
• Faixa de 15 m
• Modulada, a luz infravermelha
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP tipo de
• Fazer ou quebrar de comutação
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo de versões com ou sem conector
• Emissor mudo e ajuste de potência
• CE, UL325 e UL508 aprovado
Descrição Do Produto
Chave De Ordenação
PB18CNT15NO-C2
O PB18CNT. é um meio de sensor de raio conjunto específico projetado para segurança de borda de detecção industrial de portas automáticas.
A habitação é projetado para caber em uma ø18 mm de borracha perfil andhasintegretedsealing
os lábios para evitar a entrada de água no perfil.
O emissor tem um mudo de entrada para desativá-lo para a avaliação da função do sensor.
Disponível in10-30VDC
versão.
Tipo
Moradia de estilo tamanho da Carcaça material da Carcaça Sensor de Detecção de código princípio distância de Detecção do tipo de Saída
Configuração de saída
Conector do cabo de
Seleção Do Tipo De
HousingRangeCon-Ordenação não. Nº do pedido Nº do pedido Nº do pedido Nº do pedido diameterSnnec - ReceiverReceiverReceiver ReceiverEmitter
tor NPN, NÃO NPN, NCPNP, NÃO PNP, NC
Ø 18 mm15 m NÃO PB18CNT15NO PB18CNT15NCPB18CNT15POPB18CNT15PC PB18CNT15
Ø 18 mm15 m SIM PB18CNT15NO-C2 PB18CNT15NC-C2PB18CNT15PO-C2PB18CNT15PC-C2 PB18CNT15-C2
Nota: por Favor, a fim de emissor e receptor, separadamente
Especificações Do Emissor
Operacional nominal volts. (UB)de 10 a 30 VDC Ondulação (Urrp) £ 10% Alimentação de corrente £ 20 mA
ProtectionReverse polaridade, transientes
Controle de entrada
Normal oper. > 1.5 VDC Mudo < 1.2 VDC
Luz sourceLED, 880 nm
Tipo de luz Infravermelha, modulada
Óptica ângulo de ± 5°
Indicação de função
Fonte de alimentação LED, verde
Mudo de entrada ONLED, verde piscando
Ajuste de potência
Rx ~ 3 kΩ a 10 kΩ 0 - 100%, em 20 etapas
As especificações estão sujeitas a alterações sem aviso prévio (04.11.2011) 1
