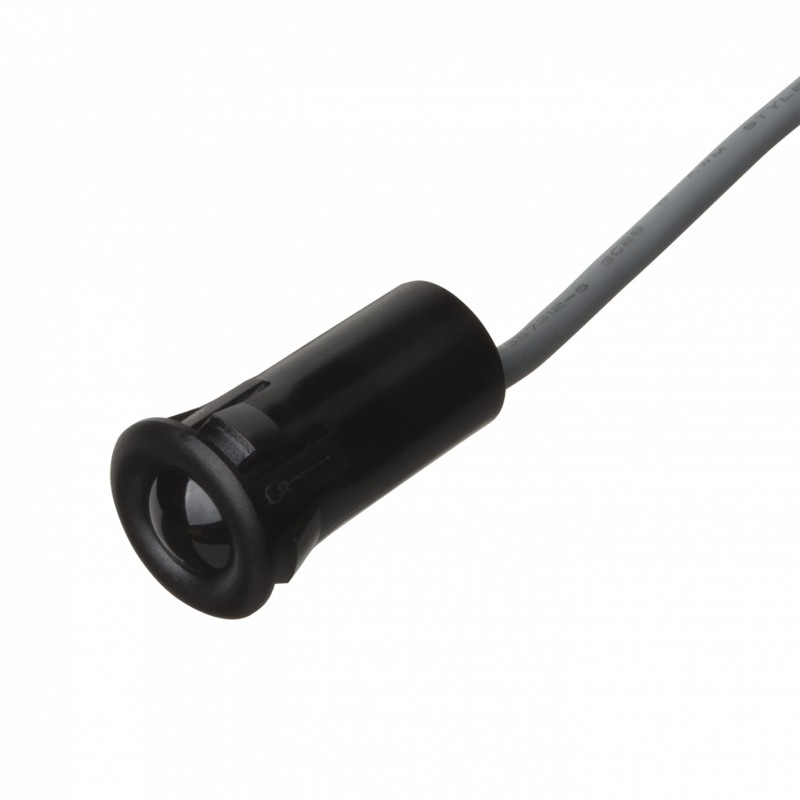

PE12C2T15 CARLO GAVAZZI BOX Ø10 Ø20 SCOPE 6 ... 20 m de cabo de conexão de saída material plástico Outros Mu..

Photoelectrics
Através de feixes, o Transistor de Saída
Tipo PE12C.T15..
• Elevadores, escadas Rolantes e o controle da Entrada
• Faixa de 15 m
• Modulada, a luz infravermelha
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP tipo de
• Fazer ou quebrar de comutação
• LED de indicação de saída ou fonte de alimentação
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo de versões com ou sem conector
• Emissor mudo e ajuste de potência
• Alta vizinho imunidade, 3-códigos de
• CE, UL325 e UL508 aprovado
Descrição Do Produto
Chave De Ordenação
PE12C1T15NO-C2
O PE12CNT. é uma família de propósito geral Photoelec - tricsensors.
Eles são projetados especialmente para Elevadores, escadas Rolantes, controle de Entrada, para cumprir os requisitos na porta do mercado. O "snap-on", a carcaça pode ser montado withawallthicknessfrom
0,6 mm 2,25 mm. O emissor tem um mudo de entrada para turnitoffforevaluation da função do sensor.
Theemitterandreceivers pode ser entregue em 3 diferentes codeson orderto melhorar próximo a imunidade. Disponível em 10 a 30 VDC versão.
Tipo
Habitação styleh
Tamanho da carcaça material da Carcaça Sensor de Detecção de código princípio distância de Detecção do tipo de Saída
Configuração de saída de Conexão de Cabo tipo de conector
Seleção Do Tipo De
Habitação Intervalo de Con-Ordenação não. Nº do pedido Nº do pedido Nº do pedido Nº do pedido diâmetro Snnec - Receiver Receiver Receiver Receiver Emissor
torNPN, NÃO NPN, NF PNP, NOPNP, NC
Ø 12 mm Código 115 mNO PE12C1T15NO PE12C1T15NC PE12C1T15PO PE12C1T15PC PE12C1T15
Ø 12 mm Código 215 mNO PE12C2T15NO PE12C2T15NC PE12C2T15PO PE12C2T15PC PE12C2T15
Ø 12 mm Código 315 mNO PE12C3T15NO PE12C3T15NC PE12C3T15PO PE12C3T15PC PE12C3T15
Ø 12 mm Código 115 mYES PE12C1T15NO-C2 PE12C1T15NC-C2 PE12C1T15PO-C2 PE12C1T15NC-C2 PE12C1T15-C2
Ø 12 mm Código 215 mYES PE12C2T15NO-C2 PE12C2T15NC-C2 PE12C2T15PO-C2 PE12C2T15NC-C2 PE12C2T15-C2
Ø 12 mm Código 315 mYES PE12C3T15NO-C2 PE12C3T15NC-C2 PE12C3T15PO-C2 PE12C3T15NC-C2 PE12C3T15-C2
Nota: por Favor, a fim de emissor e receptor, separadamente
Especificações Do Emissor
Operacional nominal volts. (UB)de 10 a 30 VDC Ondulação (Urrp) £ 10% Alimentação de corrente £ 20 mA
ProtectionReverse polaridade, transientes
Controle de entrada
Normal oper. > 1.5 VDC Mudo < 1.2 VDC
Luz sourceLED, 880 nm
Tipo de luz Infravermelha, modulada
Óptica ângulo de ± 5°
Indicação de função
Fonte de alimentação LED, verde
Mudo de entrada ONLED, verde piscando
Ajuste de potência
Rx ~ 3 kΩ a 10 kΩ 0 - 100%, no de 20 a passo
As especificações estão sujeitas a alterações sem aviso prévio (17.11.2011) 1
