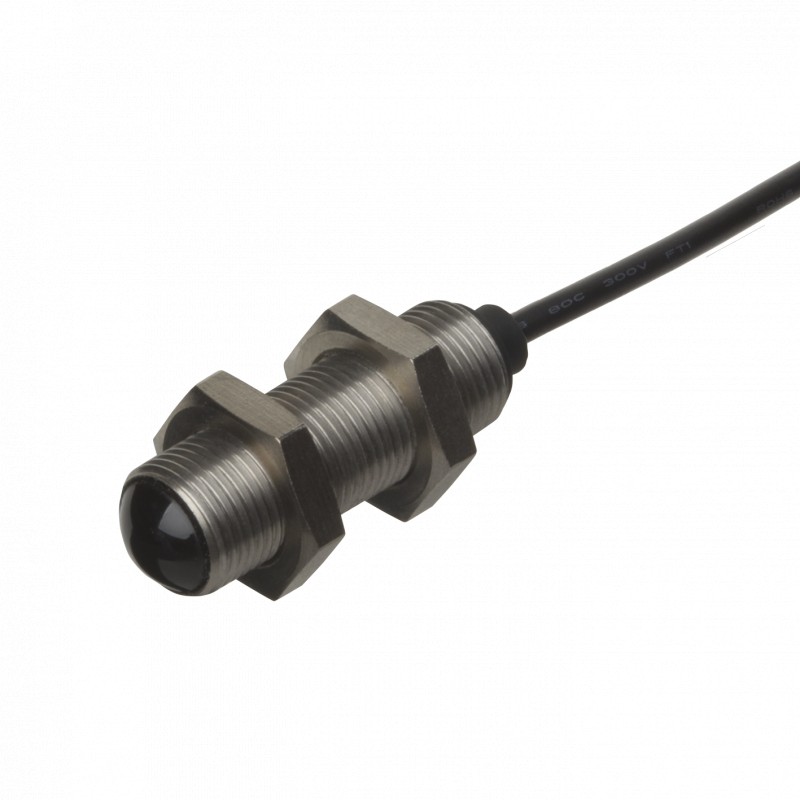

PA12B2T20PC CARLO GAVAZZI Barrera selecionados parâmetros do sistema M12 caixa de escopo 6 ... 20 m de cabo ..

Photoelectrics
Através de feixes, o Transistor de Saída
Tipo PA12B.T20..
• Elevadores, escadas Rolantes e o controle da Entrada
• Faixa de 20 m
• Modulada, a luz infravermelha
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP tipo de
• Fazer ou quebrar de comutação
• Proteção: inversão de polaridade, curto-circuito, transientes
• Cabo de versões com ou sem conector
• Emissor mudo e ajuste de potência
• Alta vizinho imunidade, 3-códigos de
Descrição Do Produto
Chave De Ordenação
PA12B1T20NO-C2
O PA12BNT. é um meio de sensor de raio conjunto projetado especialmente para Elevadores, escadas Rolantes, controle de Entrada, para cumprir os requisitos na porta do mercado. A habitação é muito robusto e é conhecida por sua alta de longo prazo relaibilitymute.O emissor
Seleção Do Tipo De
tem um mudo inputtoturn fora para avaliação da função do sensor.
Theemitterandreceivers pode ser entregue em 3 diferentes codeson orderto melhorar próximo a imunidade. Disponível em 10 a 30 VDC versão.
Tipo
Habitação stylej
Tamanho da carcaça material da Carcaça Sensor de Detecção de código princípio distância de Detecção do tipo de Saída
Configuração de saída de Conexão de Cabo tipo de conector
Habitação Intervalo de Con-Ordenação não. Nº do pedido Nº do pedido Nº do pedido Nº do pedido diâmetro Snnec - Receiver Receiver Receiver Receiver Emissor
torNPN, NÃO NPN, NF PNP, NOPNP, NC
M12 mm Código 1 20 mNO PA12B1T20NO PA12B1T20NC PA12B1T20PO PA12B1T20PC PA12B1T20
M12 mm Código 2 20 mNO PA12B2T20NO PA12B2T20NC PA12B2T20PO PA12B2T20PC PA12B2T20
M12 mm Código 3 20 mNO PA12B3T20NO PA12B3T20NC PA12B3T20PO PA12B3T20PC PA12B3T20
M12 mm Código 1 20 mYES PA12B1T20NO-C2 PA12B1T20NC-C2 PA12B1T20PO-C2 PA12B1T20PC-C2PA12B1T20-C2
M12 mm Código 2 20 mYES PA12B2T20NO-C2 PA12B2T20NC-C2 PA12B2T20PO-C2 PA12B2T20PC-C2PA12B2T20-C2
M12 mm Código 3 20 mYES PA12B3T20NO-C2 PA12B3T20NC-C2 PA12B3T20PO-C2 PA12B3T20PC-C2PA12B3T20-C2
Nota: por Favor, a fim de emissor e receptor, separadamente
Especificações Do Emissor
Operacional nominal volts. (UB)de 10 a 30 VDC Ondulação (Urrp) ≤ 10% Alimentação de corrente ≤ 20 mA
ProtectionReverse polaridade, transientes
Controle de entrada
Normal oper. > 1.5 VDC Mudo < 1.2 VDC
Luz sourceLED, 880 nm
Tipo de luz Infravermelha, modulada
Óptica ângulo de ± 5°
Ajuste de potência
Rx ~ 1.5 kΩ a 10 kΩ de 50 a 100%, em 7 passos
As especificações estão sujeitas a alterações sem aviso prévio (30.04.2008) 1
