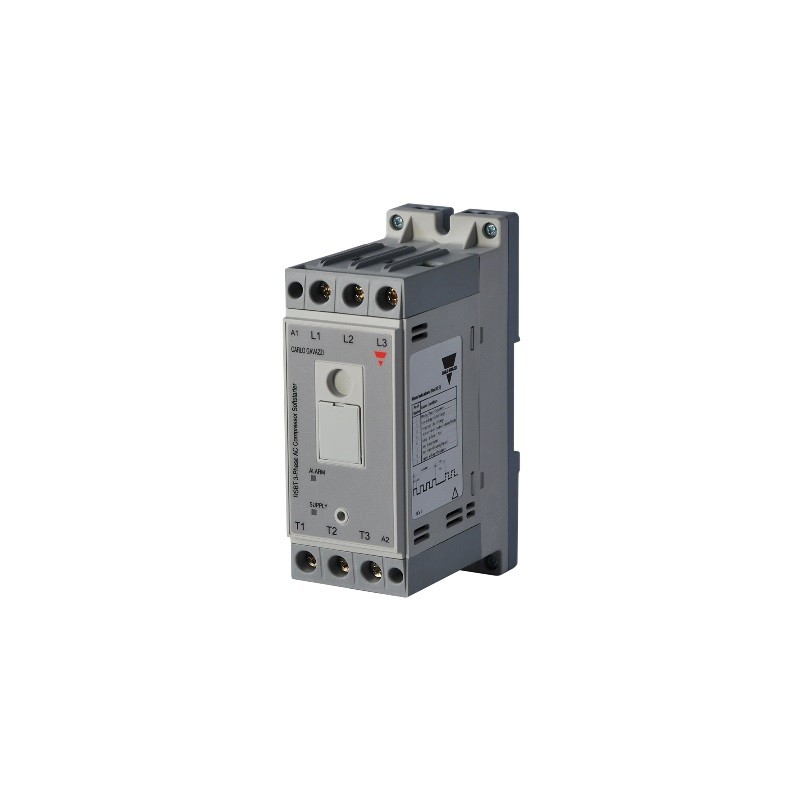

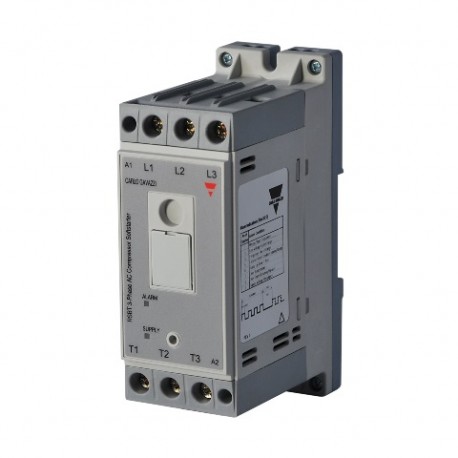

RSBT4025EV51HPV CARLO GAVAZZI Parâmetros do SISTEMA Acionador de partida Macio da CARGA de Fase 3 LARGURA da..

Controlador De Motor
Três-Fase Compressor Scroll Softstarter
Tipo RSBT....EV..
• Começando macio de 3-fase AC compressores
• Auto algoritmo adaptável (patenteado) para otimizar o fluxo de entrada de redução da corrente
• 3-fase controlada com by-pass integrado de semicondutores
• Curto tempo de aceleração: < 600ms
• Tensão nominal de operação: 220VACrms, 400VACrms, 50/60 Hz
• Corrente operacional nominal: 16, 25, 32 AC-53b
• Built-in transiente de sobretensão e subtensão, proteção
• A seqüência de fase e sob-tensão de monitoramento
• Falta de proteção
• Proteção de sobrecorrente no modo bypass
• Proteção de rotor bloqueado
• UL, cUL (para RSBT....V5./ V6. apenas as versões)
• PS versão para multi-sistemas de compressores
• VDE aprovado (Até 15Arms)
Descrição Do Produto
Código Para Pedido
RSB T 40 16 E V10 HP
Fácil de usar, CA semi - condutor compressor soft - starter. 3-fase de compressores withnominalcurrentupto
32A pode ser soft-startedwith este controlador. A unidade é fornecida dentro da habitação, com conexão a parafuso,enquanto DIN
Clip de adaptador é opcional nos modelos RSBT....EVx1.
RSBT...EV21 andRSBT...EV61 opções incluem um auxiliar módulo de relé (RFPM) já montado.
Compressor De Softstarter
3-Fase de Compressor tensão operacional Nominal corrente operacional Nominal tensão de Controle
Versão
Optimizado algoritmo de multi-sistemas de compressores e de alta pressão começa
Seleção Do Tipo De
Tipo Nominal operationalRated operationalControl de tensão Ue Atual IeUc
RSBT: 3-Fase 22: 220 VACrms, 50/60 Hz16: 16A AC-53b E: 110 - 400 VCA ± 15%, macio starter40: 400 VACrms, 50/60 Hz25: 25A AC-53b 50/60Hz ± 10%
para rolar 32: 32A AC-53b compressores
Versões
V10: caixa Padrão
V11: caixa Padrão com DIN clipe
V20: Padrão de habitação e RFPMV00 módulo pronto montado
V21: caixa Padrão com DIN clipe & RFPMV00 módulo pronto montado
V50: caixa Padrão (UL aprovado versão)
V51: caixa Padrão com DIN clipe (UL aprovado versão)
V61: caixa Padrão com DIN clipe & RFPMV00 módulo pronto montado (UL aprovado versão) V..PS: algoritmo Optimizado para multi-sistemas de compressores e de alta pressão começa
Guia De Seleção
Operacional nominal corrente operacional Nominal Ie
tensão Ue 16A AC-53b 25A AC-53b32A AC-53b
220VACrmsRSBT2216EV..RSBT2225EV.. RSBT2232EV..
400VACrmsRSBT4016EV..RSBT4025EV.. RSBT4032EV..
As especificações estão sujeitas a alterações sem aviso prévio (11.07.2012) 1
