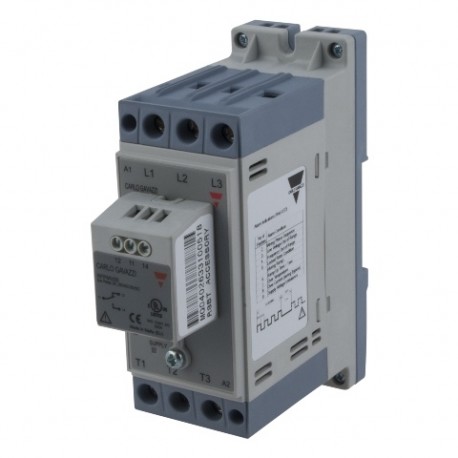

RSBT4025EV21HPV CARLO GAVAZZI Parâmetros do SISTEMA Acionador de partida Macio da CARGA de Fase 3 LARGURA da..

O Acionador De Partida Macio
Três-Fase Compressor Scroll Soft Starter
Tipos de RSBD, RSBT
Descrição Do Produto
• Começando macio de 3-fase de compressores scroll para cima para 45Amp
• Patenteado auto-algoritmo adaptável para melhor a corrente de partida de redução (Sem definições de utilizador obrigatório)
• 2- (RSBD) e Fase 3 (RSBT) controlada soluções
• Atual estratégia de balanceamento (RSBD modelos)
• By-pass integrado relés
• Internamente fornecido
• Curto tempo de aceleração: <600ms
• Tensão nominal de operação: 220VAC, 400VACrms, 50/60Hz
• Corrente operacional nominal: 121, 16, 25, 32, 371, 451AAC
• Sobre-temperatura, Sobrecorrente, proteção de Rotor Bloqueado
• cULus, CE, RoHS compliant, CCC1
• PS versão para multi-sistemas de compressores
• VDE aprovado (Até 32AAC) - para RSBT...HPV modelos
Nota: Outros modelos (RSBT) apenas VDE aprovado até 15Arms
Chave de ordenação RSB T40 16 EV 11 H P V
RSBD e RSBT são de fácil utilização, partidas suaves para compressores scroll até 45Amp (RSBD) e 32Amp (RSBT) corrente nominal. As unidades são equipadas com um sistema patenteado de auto-adaptável algoritmo que automaticamente adapta-se às específicos compressor é controlar garantir que um ideal a corrente de inrush redução é obtida.
Seleção Do Tipo De
RSBD é um 2-fase controlada solutionandRSBT isa3 de fase controlada solução. RSBD e RSBT internamente são ignoradas, resultando em menor dissipação de calor dentro do painel.
Curto-Circuito e Sobrecarga protectionare notprovided com o controlador e devem ser adquiridos separadamente.
Compressor De Acionador De Partida Macio Da Controlada Fases Tensão Operacional
Corrente Operacional Nominal
Controle De Tensão
Versão
Optimizado algoritmo de multi-sistemas de compressores e de alta pressão começa
VDE versões aprovadas (até 32Arms)2
TypeOperational Tensão Operacional Nominal Ue
Corrente Ie @ 40°C
Tensão De Controle UcVersion
RSBD
2-fases Controladas
RSBT
3-fases Controladas
40: 220 – 400 VCA
+10% -15%
22: 220VAC, +10% -15%
40: 400VAC, +10% -15%
12: 12 Arms1
16: 16 Braços
25: 25 de Armas
32: 32 Braços
37: 37 Arms1
50: 45 Arms1
E: 110 – 400 VCA
+10% -15%
F1: 24VAC/DC
+10% -15%
V11:DIN Mount2
V21:Montagem DIN & RFPMV00 módulo pronto mounted2
V51:Montagem DIN (UL)2
V61:Montagem DIN & RFPMV00 módulo pronto montado
(Aprovado UL)2
V..PS: algoritmo Optimizado para multi-sistemas de compressores e de alta pressão começa
V. HPV: VDE aprovado (até 32AAC)
TypeOperational
Tensão
Operacional
Atual
Controle
Tensão
Versões PS Algoritmo VDE Aprovado
(até 32Arms)
[RSBD][40]
12
16
25E V51HP
32F V61
37
50
[RSBT]
1 Aplica-se apenas em modelos RSBD40
2 Aplica-se a RSBT.. HPV somente modelos
[22] [40]
16
25E
32
V11
V61
V11
V21
V51
V61
O HPV
Opções
As especificações estão sujeitas a alterações sem aviso prévio (20.11.2014) 1
