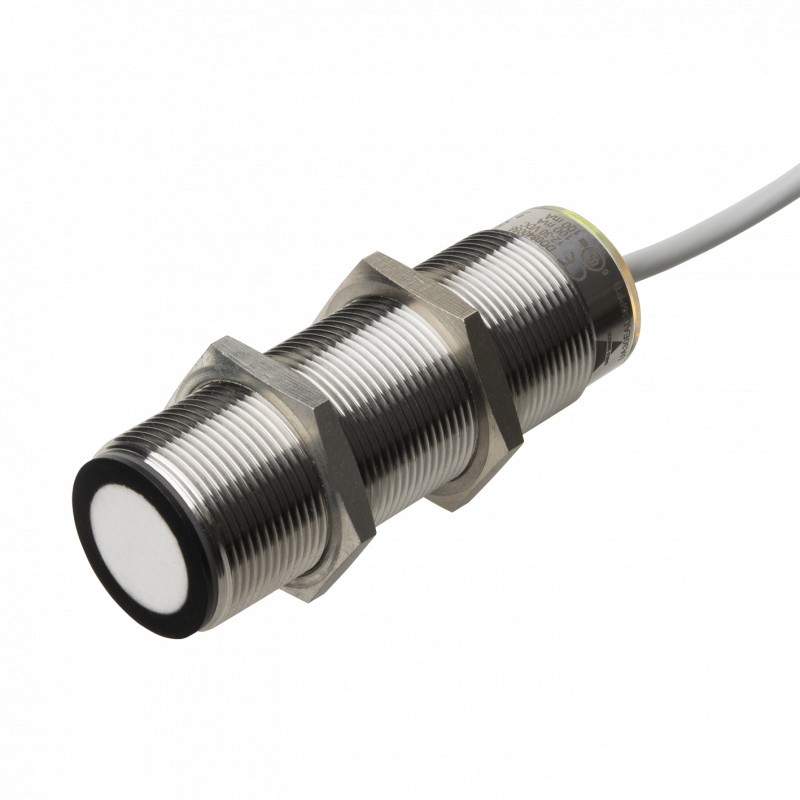

UA30EAD35PKTI CARLO GAVAZZI Os parâmetros selecionados Sensor do SISTEMA de HABITAÇÃO M30 FAIXA de DETECÇÃO ..

Ultra-sônico
Difusa, Analógica e Digital, Saída de
Tipos de UA30EAD......TI
• Cilíndrica M30 Inoxidável Aço INOX AISI 316L habitação
• Distância de detecção: 350-3500 mm
• Fonte de alimentação: 12 (15) a 30 VCC
• Saídas: 0-10 VCC ou 4-20 mA e uma comutação
saída NPN ou PNP.
• Erro de linearidade 1%
• Repetibilidade de 1%
• Ângulo de feixe. ±7°
• Proteção: Curto-circuito, inversão de polaridade e
sobretensão
• Grau de proteção IP 67
• Cabo de 2 m ou plug M12
Descrição Do Produto
Chave de ordenação UA30EAD35NGM1TI
Uma família de difusão de sensores ultra - sônicos caixa em aço Inoxidável e com alcance de detecção de 350-3500 mm com resolução tão baixa como
2.0 mm.
O sensor inclui um analógico e um digital de saída. A saída é de 0-10V ou
4-20 mA e saída digital
NPN ou PNP, no ou NC que
formsa windowsdetection. O sensor é a escolha ideal para medição de distância, medição de nível, medição de diâmetro ou de controle de loop. Devido ao uso do controle por microprocessador digital de filtragem faz com que o sensor imune à maioria dos eletromagnética inter - as diferenças.
Sensor ultra-sônico estilo de invólucro tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Ensinam-nos
Seleção Do Tipo De
Habitação Connec-Nominal operatingAnalog Digital outputOrdering não. diâmetro tiondist. (Sn) OutputNPN/PNP
M30 Plug M12 350-3500 mm de 4-20 mANPNUA 30 de EAD 35 NG M1 TI M30 Cabo 350-3500 mm de 4-20 mANPNUA 30 de EAD 35 NG TI M30 Plug M12 350-3500 mm 0-10 V NPNUA 30 DE EAD 35 NK M1 TI M30 Cabo 350-3500 mm 0-10 V NPNUA 30 DE EAD 35 NK TI M30 Plug M12 350-3500 mm de 4-20 mAPNPUA 30 de EAD 35 PG M1 TI M30 Cabo 350-3500 mm de 4-20 mAPNPUA 30 de EAD 35 PG TI
M30 Plug M12 350-3500 mm 0-10 V PNPUA 30 DE EAD 35 PK M1 TI
M30 Cabo 350-3500 mm 0-10 V PNPUA 30 DE EAD 35 PK TI
Especificações
Avaliado distância de operação (Sn)Referência de meta: 1 mm de metal, acabamento laminado, tamanho
400 x 400 mm.
350 - 3500 mm
Zona cega≤ 350 mm Repetibilidade 1% de erro de Linearidade 1%
Ângulo de feixe ±7
Sensibilidade
Empurre-buttonP1 (maior setpoint) P2 (menor setpoint)
Resolution2 mm
O desvio de temperatura de 0,1% a/C @ -20 a +70 ° C
Temperatura compensationYes
Histerese (H)Min. 1%
Tensão operacional nominal (UB)
NG ou PG versões de 12 a 30 VDC
NK ou PK versions15 a 30 VCC (ripple incluído)
Ondulação (Urpp)≤ 5%
Nenhum-carga da corrente de alimentação (Io)50 mA @ UB max.
Corrente de saída contínua de saída digital (Ie)
Max. capacidade de carga de 100 nF100 mA
Saída de corrente de curto-tempo de saída digital (I)
Max. capacidade de carga de 100 nF100 mA
Mínimo de corrente operacional
saída digital (Im)de 0,5 mA
A corrente no estado desenergizado digital
saída (Iv) 10 µA
As especificações estão sujeitas a alterações sem aviso prévio (01.04.2014) 1
