UA18CAD22PKTI CARLO GAVAZZI Os parâmetros selecionados Sensor do SISTEMA de HABITAÇÃO M18 FAIXA de DETECÇÃO ..

Ultra-sônico
Difuso, A Saída Analógica
Tipos de UA18CLD..., UA30CLD...

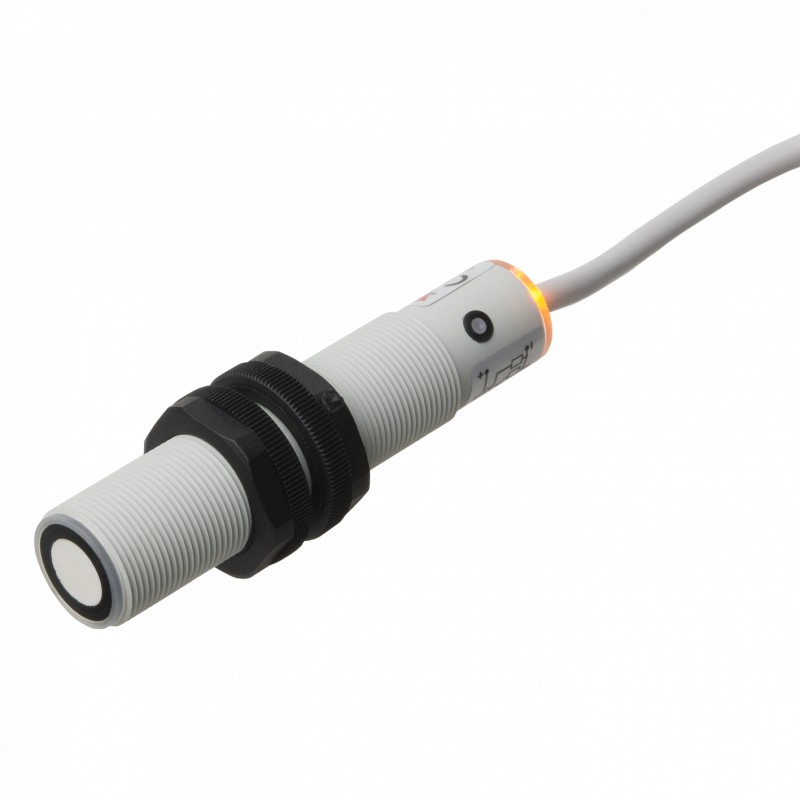

• Cilíndrica M18 e M30 poliéster habitação
• Distância de detecção: 100-600 mm, 200-1500 mm ou mm 300-2500
• Fonte de alimentação: 18 a 30 VDC
• Saída: 0 a 10 VDC ou 4 a 20 mA
• Erro de linearidade de 0,3%
• Repetibilidade de 0,2%
• 8° ângulo de feixe
• Proteção: Curto-circuito, inversão de polaridade, transientes
• Grau de proteção IP 67
• Cabo de 2 m ou plug M12
Descrição Do Produto
Chave de ordenação UA 18 CLD 15 AK M1
Uma família de difusão de sensores ultra-sônicos com alcance de detecção de 100-600 mm, 200-1500 mm e 300-2500 com uma resolução tão baixas quanto 0,5 mm. As saídas são de 0-10V ou 4-20 mA, o que o torna uma escolha ideal para medição de distância, medida de nível-
ment, medição de diâmetro ou de controle de loop.
Devido ao uso do controle por microprocessador digital de filtragem faz com que o sensor imune à maioria dos eletromagnética inter - as diferenças. O controle de entrada permite a sincronização de uma maneira fácil.
Sensor ultra-sônico estilo de invólucro tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Seleção Do Tipo De
HousingBody Connec - Nominal, operacional OutputOrdering não. diâmetro styletion dist. (Sn)
M18 LongCable100-600 mm 0-10 V UA 18 CLD 06 AK
M18 LongPlug M12 100-600 mm 0-10 V UA 18 CLD 06 AK M1
M18 LongCable200-1500 mm 0-10 V UA 18 CLD 15 AK
M18 LongPlug M12 200-1500 mm 0-10 V UA 18 CLD 15 AK M1
M18 LongCable100-600 mm de 4-20 mauá 18 CLD 06 AG
M18 LongPlug M12 100-600 mm de 4-20 mauá 18 CLD 06 AG M1
M18 LongCable200-1500 mm de 4-20 mauá 18 CLD 15 AG
M18 LongPlug M12 200-1500 mm de 4-20 mauá 18 CLD 15 AG M1
M30 LongCable300-2500 mm de 0-10 V UA 30 CLD 25 AK
M30 LongPlug M12 300-2500 mm 0-10 V UA 30 CLD 25 AK M1
M30 LongCable300-2500 mm de 4-20 mauá 30 CLD 25 AG
M30 LongPlug M12 300-2500 mm de 4-20 mauá 30 CLD 25 AG M1
Especificações
Operacional nominal volts. (Ue) de 18 a 30 VCC (ripple incluído)
A ondulação de £ 10%
Nenhum-carga da corrente de alimentação (Io) de£ 35 mA
ProtectionShort-circuito, transitórios e inversão de polaridade
Tensão de isolamento nominal> 1 kV de Energia EM atraso< 10 ms de Saída
UA..CLD..AK..0-10 VDC
UA..CLD..AG..4-20 mA
Saída de inclinação K (mV/mm) G (mA/mm) UA18CLD06A ... 20 32
UA18CLD15A ... 5.58.8
UA30CLD25A ... 3.75.9
Erro de linearidade< 0,3% de precisão de Repetição (R)£ 0,2% De Nominal distância de operação/
Resolução
UA18CLD06A. .. 100-600 mm10.5 mm UA18CLD15A. .. 200-1500 mm10.5 mm UA30CLD25A. .. 300-2500 mm10.5 mm
Carga
4-20 mAmax. 500 Ω
0-10 V min. 1 kΩ
Transportadora frequency180 KHz
As especificações estão sujeitas a alterações sem aviso prévio (22.06.2011) 1
