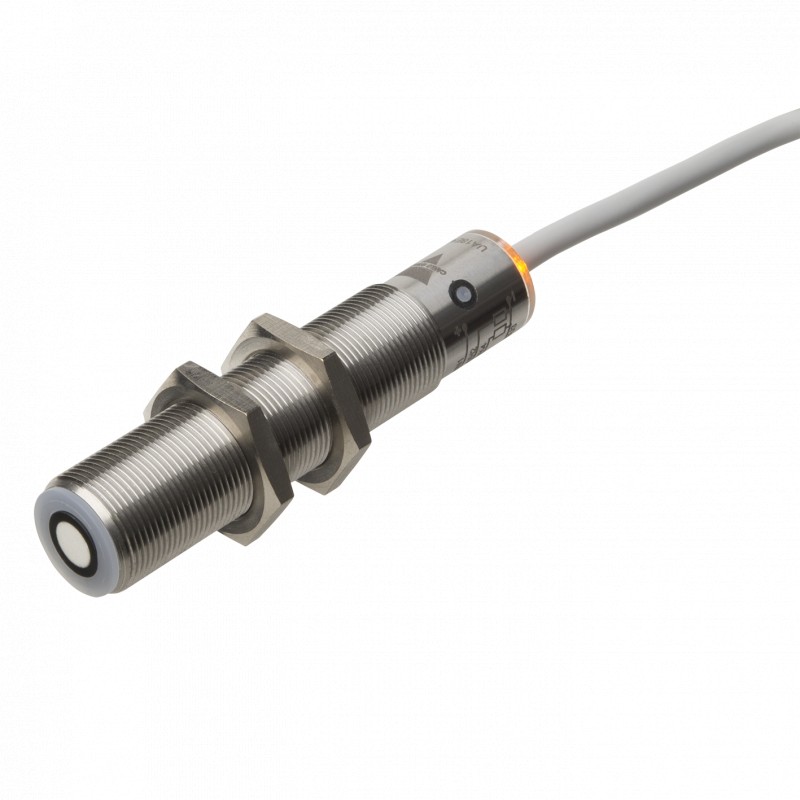

UA18EAD04PGTI CARLO GAVAZZI Os parâmetros selecionados Sensor do SISTEMA de HABITAÇÃO M18 FAIXA de DETECÇÃO ..

Ultra-sônico
Difusa, Saída Digital
Tipos de UA18EAD......TI
• Cilíndrica M18 Inoxidável Aço INOX AISI 316L habitação
• Distância de detecção: 50-1500 mm
• Fonte de alimentação: 15 a 30 VDC
• Saídas: Dois multi função com saídas de comutação.
PNP ou NPN, no ou NC
• Instalação: Normal ou de comutação histerese ajustável
• Repetibilidade de 0,5%
• Ângulo de feixe. ±7° ou ±10°
• Proteção: Curto-circuito, inversão de polaridade e
sobretensão
• Grau de proteção IP 67
• Cabo de 2 m ou plug M12
Descrição Do Produto
Chave de ordenação UA18EAD04NPM1TI
Uma auto-containedmultifunc - ção difusa ultrassônica do sensor em aço Inoxidável e com a faixa de detecção de of50 1500 mm em três intervalos.
2 saídas de comutação - easely configurado para dois diferentes modos de colocar e ajustadas por ensinar-nos - torna-o ideal para o controle de nível de tarefas em uma ampla varietyofvessels. Asturdy
de uma peça de poliéster caixa fornece a embalagem perfeita para o sofisticado microprocessador controlado e digitalmente filtrado de sensores eletrônicos. Excelente EMC performanceandpreci - sionaretypicalfeaturesof este sensor em verdade medição de distância.
Sensor ultra-sônico estilo de invólucro tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Conexão
Ensinam-nos
Seleção Do Tipo De
Habitação Connec-Nominal operatingDigital outputOrdering não. diâmetro tiondist. (Sn) NPN/PNP
Conector M12 M18 50-400 mm 2 x NPNUA 18 EAD 04 NP M1 TI M18 Cabo de 50-400 mm 2 x NPNUA 18 EAD 04 NP TI conector M12 M18 50-400 mm 2 x PNPUA 18 EAD 04 PP M1 TI M18 Cabo de 50-400 mm 2 x PNPUA 18 EAD 04 PP TI
Conector M12 M18 100-900 mm 2 x NPNUA 18 EAD 09 NP M1 TI M18 Cabo de 100-900 mm 2 x NPNUA 18 EAD 09 NP TI conector M12 M18 100-900 mm 2 x PNPUA 18 EAD 09 PP M1 TI M18 Cabo de 100-900 mm 2 x PNPUA 18 EAD 09 PP TI
Conector M12 M18 200-1500 mm 2 x NPNUA 18 EAD 15 NP M1 TI M18 Cabo 200-1500 mm 2 x NPNUA 18 EAD 15 NP TI conector M12 M18 200-1500 mm 2 x PNPUA 18 EAD 15 PP M1 TI M18 Cabo 200-1500 mm 2 x PNPUA 18 EAD 15 PP TI
Especificações
Avaliado distância de operação (Sn)Referência de meta: 1 mm de metal, acabamento laminado. EAD04: 100 x 100 mm
EAD09 e EAD15:
200 x 200 mm UA18EAD04 de 50 a 400 mm UA18EAD09 100 - 900 mm UA18EAD15 200 - 1500 mm
Zona cega
UA18EAD04...≤ 50 mm UA18EAD09...≤ 100 mm UA18EAD22...≤ 200 mm
A repetibilidade de 0,5%
Ângulo do feixe
UA18EAD04...±10 UA18EAD09...±7 UA18EAD22...±7
Ajuste
Empurre-buttonP1 (ponto mais distante do setpoint) P2 (mais próximo do ponto de ajuste)
O desvio de temperatura ≤ 0,1% a/C @ -20 a +60 C
Temperatura compensationYes
As especificações estão sujeitas a alterações sem aviso prévio (01.04.2014) 1
