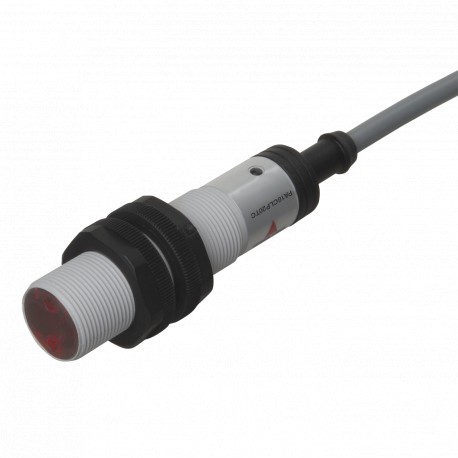

PA18CLP20TC CARLO GAVAZZI Reflexão no espelho parâmetros do sistema selecionado, BOX polarizada M18 ÂMBITO 1..

Photoelectrics
Retro-reflexivo, Polarizado
Tipo PA18CLP20T, AC, PBTP habitação
• Gama: 2.0 m
• Modulação da luz vermelha, polarizado
• Tensão de alimentação: de 20 a 250 VAC
• Saída: 500 mA SCR
• Criar e quebrar as funções de comutação
• LED de indicação de saída
• Maior imunidade a superfícies refletoras
• O cabo e o plugue de versões
Descrição Do Produto
Chave de ordenação PA18CLP20TOM6
O PA18CLP.. é uma família de baratos de propósito geral Polarizada Retro-reflexivo sensores industriais stan - dard18mmcylindrical PBTP habitação. Eles são usefulfor simples applica-
tionswhere um basicsensor adequado de detecção de desempenho. Os sensores são simples de usar e sem ajustes são necessários. A saída é um 2-fio ou NC tiristor (SCR) de saída.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Tipo de ligação
Seleção Do Tipo De
HousingRatedOrdering não.Nº do pedido Nº do pedido Nº do pedido diâmetro operacional SCR/CableSCR/Plug-SCR/Cabo SCR/Plug
dist. (Sn) Fazer a comutação de Fazer switchingBreak switchingBreak de comutação
M18 2.0 m PA18CLP20TO PA18CLP20TOM6 PA18CLP20TC PA18CLP20TCM6
Nota: os Plugs e refletores de ser encomendado separadamente.
Especificações
De operação nominal dist. (Sn) Até 2,0 m.
Ref. refletor tipo de ER4
Ø 84 mm
Cego zone0.15 m Temperatura drift0.4%/°C Histerese (H)
(Diferencial de viagem) de 3 a 20 %
Operacional nominal volts. (UB) de 20 a 250 VCA, 45 a 65 Hz
Corrente de saída (at 12, AC 140) Contínuo (Ie) ≤ 500 mA
De curto prazo (I)≤ 3, max. 20 ms
Min. operacional atual (Im)10 mA
FORA do estado atual (Ir)≤ 5 mA, typ. 2.6 mA
Queda de tensão (Ud) Typ. ≤ 7 VAC
max. ≤ 10 VAC
ProtectionTransients
Transitória voltage1 kV / 0.5 J
Luz sourceGaAlAs DIODO emissor de luz, 660 nm tipo de Luz Vermelha polarizada, com modulação Óptica ângulo de ± 2°
Ponto de luz tamanho: 150 mm a 2 m
A luz ambiente Máx 5 000 lux
Freqüência de operação (f)Máx. 25 Hz luz-escuro relação 1.2
Tempo de resposta
OFF-ON (t) ≤ 20 ms
ON-OFF (toff')≤ 30 ms
O poder do atraso (tv)Typ. 70 ms
Indicação functionDark (NC) ou luz (NÃO) mudar
Saída ONLED, amarelo
Meio ambiente
Categoria de sobretensão III (IEC 60664/60664A 60947-1) o grau de Poluição 3 (IEC 60664/60664A 60947-1) Grau de proteção IP 67 (IEC 60529 60947-1)
Temperatura
De operação-20° c a +60°C (-4° a 140°F) Armazenamento: -30° c a + 70°C (-22° F a 158°F)
Vibration10 150 Hz, 0,5 mm/-
7,5 g (IEC 60068-2-6)
Choque 2 x 1 m 100 x 0,5 m
(IEC 60068-2-32)
Dielétrico voltage1600 V (IEC 60364-4-41)
As especificações estão sujeitas a alterações sem aviso prévio (17.10.2011) 1
