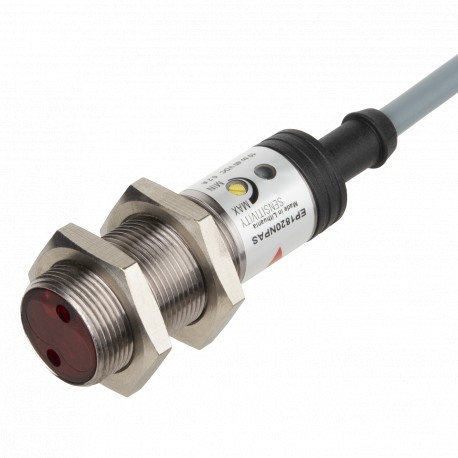

EP1820NPAS CARLO GAVAZZI Reflexão no espelho parâmetros do sistema selecionado, BOX polarizada M18 ÂMBITO 1 ..
EP1820NPAS
CARLO GAVAZZI
Reflexão no espelho parâmetros do sistema selecionado, BOX polarizada M18 ÂMBITO 1 ... 5 m cabo de ligação OUTPUT material metálico Outros NPN CC SCOPE 2 m M18 x 55,0 milímetro Material do caso NPB
Espelho fotocelular, polarizado, Metric 18, VCC metálico, ajuste potenciométrico
Sensor fotoelétrico retrorreflexivo polarizado, faixa 2000mm, luz modulada polarizada vermelha 660nm, fonte de alimentação 10-40VDC, NPN, NW & Saída NC, Comutação Clara e Escura, Cabo 2m
Sensores > Sensor fotoelétrico reflexiva
Sensors > Photoelectric Sensors
Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Best sellers
▲Mais informação
▲Photoelectrics
Retro-reflexivo, Polarizado
Tipo EP 1820, DC, PBTP-habitação
• Gama: 2.0 m
• Modulação da luz vermelha, polarizado
• Tensão de alimentação: 10 a 40 VCC
• Saída: 200 mA NPN ou PNP
• Criar e quebrar as funções de comutação, LED, indicação de
• Proteção: inversão de polaridade, curto-circuito, transientes
• Maior imunidade a superfícies refletoras
• Pesadas M18 caixa de metal, IP67
• O cabo e o plugue de versões
Descrição Do Produto
Chave De Ordenação
EP 18 20 PNA-1
O EP1830 é uma família de propósito geral polarizada retro-reflexivo sensores em um curto espaço de M18 caixa de metal para aplicações pesadas. Eles são úteis para aplicações simples,onde um basicsensor
fornece adequado de detecção de desempenho. Os sensores são fáceis de ajustar com uma 270° única rodar o potenciómetro. A saída é um 4-fio complementar Nº orNC tiristor (SCR) de saída.
Tipo
Diâmetro do alojamento
Intervalo tipo de Saída material da caixa tipo de Ligação
Seleção Do Tipo De
HousingRatedConnection nº do Pedido Nº do pedido diâmetro operatingNPN PNP
dist. (Sn)Fazer e intervalo de comutação de Fazer e intervalo de comutação
M18 2.0 m de Cabo EP 1820 NPASEP 1820 CAE
M18 2.0 m Plug EP 1820 PNA-1 EP 1820 CAE-1
Especificações
De operação nominal dist. (Sn)Até 2,0 m
Ref. refletor tipo de ER4, Ø 84 mm
Sensitivity270° turno único pote.medidor de
Temperatura drift0.4%/°C
Histerese (H)
(Diferencial de viagem) de 3 a 20 %
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incluído)
Ondulação (Urpp)Máx. 10%
Corrente de saída
Contínuo (Ie) ≤ 200 mA de Curto prazo (I) 200 mA
max. capacidade de carga de 100nF
Sem carga corrente de alimentação (e / s)Máx. 20 mA
Min. operacional atual (Im)0,5 mA
FORA do estado atual (Ir)Máx. 100 µA
Queda de tensão (Ud)Máx. 2,5 VCC @ 200 mA
ProtectionReverse de polaridade, curto-circuito, transientes
Transitória voltage1 kV / 0.5 J
O poder do atraso (tv) Typ. 70 ms
Luz sourceGaAlAs DIODO emissor de luz, 660 nm tipo de Luz Vermelha polarizada, com modulação Óptica ângulo de ± 2°
Ponto de luz tamanho: 150 mm a 2 m
A luz ambiente Máx 5 000 lux
Freqüência de operação (f)Máx. 100 Hz,
luz-escuro relação 1.2
Tempo de resposta
OFF-ON (t) ≤ 3.2 ms
ON-OFF (toff') ≤ 5 ms
Indicação
FunctionDark e luz
(complementar) do interruptor. Saída ONLED, amarelo
Meio ambiente
Categoria de sobretensão III (IEC 60664/60664A 60947-1) o grau de Poluição 3 (IEC 60664/60664A 60947-1) Grau de proteção IP 67 (IEC 60529 60947-1)
Temperatura
De operação-20° c a +60°C (-4° a 140°F) Armazenamento: -30° c a + 70°C (-22° F a 158°F)
Vibration10 150 Hz, 0,5 mm/7,5 g
(IEC 60068-2-6)
Choque 2 x 1 m e 100 x 0,5 m
(IEC 60068-2-32)
As especificações estão sujeitas a alterações sem aviso prévio (08.02.06)1
| Característica | Valor |
|---|---|
| Pré-aviso de falha (EF004129) | Não |
| Com função de tempo (EF003582) | Não |
| Distância de comutação estipulada (EF008289) | 2000 mm |
| Distância de ligação máx. (EF007367) | 2000 mm |
| Corrente de saída max. (EF001315) | 200 mA |
| Refletor incluído (EF007448) | Não |
| Saída analógica 0 V ... 10 V (EF006807) | Não |
| Saída analógica 0 mA ... 20 mA (EF006808) | Não |
| Saída analógica 4 mA ... 20 mA (EF006810) | Não |
| Saída analógica -10 V ... +10 V (EF006809) | Não |
| Com outra saída analógica (EF007485) | Não |
| Procedimento de configuração (EF003994) | Ajuste manual |
| Com interface de comunicação analógica (EF007305) | Não |
| Com interface de comunicação AS-Interface (EF007306) | Não |
| Com interface de comunicação CANOpen (EF007307) | Não |
| Com interface de comunicação DeviceNet (EF007308) | Não |
| Com interface de comunicação Ethernet (EF007309) | Não |
| Com interface de comunicação INTERBUS (EF007310) | Não |
| Com interface de comunicação PROFIBUS (EF007311) | Não |
| Com interface de comunicação RS-232 (EF007312) | Não |
| Com interface de comunicação RS-422 (EF007313) | Não |
| Com interface de comunicação RS-485 (EF007314) | Não |
| Com interface de comunicação SSD (EF007315) | Não |
| Com interface de comunicação SSI (EF007316) | Não |
| Número de saídas semicondutoras com função de sinalização (EF003945) | 2 |
| Número de saídas energizadas por contato com função de sinalização (EF003946) | 0 |
| Número de saídas semicondutoras protegidas (EF003951) | 2 |
| Número de saídas energizadas por contato protegido (EF003952) | 0 |
| Tipo de interface para comunicação de segurança (EF003956) | Outro |
| Acabamento da conexão elétrica (EF003961) | Cabo |
| Tipo de saída de comutação (EF003962) | NPN |
| Tipo de função de comutação (EF003963) | Ambivalente |
| Classe de proteção de operação (EF003982) | Classe de segurança 0 |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Tipo de construção do invólucro (EF004008) | Cilíndrico, roscado |
| Sensor de largura (EF007094) | 0 mm |
| Sensor de diâmetro (EF007111) | 18 mm |
| Altura do sensor (EF007283) | 0 mm |
| Comprimento do sensor (EF007334) | 55 mm |
| Modo de deteção (EF007503) | Comutação claro/escuro |
| Material da superfície ótica (EF004134) | Plástico |
| Material da caixa protetora (EF001596) | Metal |
| Corrente de saída max. na saída protegida (EF004035) | 200 mA |
| Distância min. refletor (EF004046) | 200 mm |
| Temperatura ambiente (EF002386) | -20 °C |
| Tempo de reação (EF004094) | 3.2 ms |
| Intervalo de transmissão do campo de segurança (EF004098) | 0 m |
| Frequência de comutação (EF003587) | 100 Hz |
| Tipo de segurança de acordo com IEC 61496-1 (EF004105) | 1 |
| Tensão de comutação do OSSD no estado "alto" (EF004102) | 40 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 0 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 0 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 10 V |
| Tipo de tensão (EF000187) | DC |
| Com função de monitoramento dispositivos de comutação a jusante (EF004052) | Não |
| Classe de proteção a laser (EF004027) | Nenhum |
| Comprimento de onda do sensor (EF004132) | 660 nm |
| Tipo de luz (EF004029) | Luz vermelha polarizada |
| Ponto de luz (EF004030) | 17665 mm² |
| Com bloqueio de reinicialização (EF004054) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Grau de proteção (IP) (EF005474) | IP67 |
| Grau de proteção (NEMA) (EF011959) | 1 |
